Измерители отклонений от прямолинейности Лазерная струна ЛС-1
| Номер в ГРСИ РФ: | 95240-25 |
|---|---|
| Производитель / заявитель: | ООО "ГРАДАН", г. Санкт-Петербург |
Измерители отклонений от прямолинейности Лазерная струна ЛС-1 (далее -измерители) предназначены для измерений отклонений от прямолинейности, плоскостности и соосности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95240-25 |
| Действует | по 18.04.2030 |
| Наименование | Измерители отклонений от прямолинейности |
| Модель | Лазерная струна ЛС-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 3d197a5c-302c-b6ab-c977-b7c3cbe0088f |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГРАДАН" (ООО "ГРАДАН"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95240-25: Описание типа
2025-95240-25.pdf
|
Скачать | 339.7 КБ | |
|
95240-25: Методика поверки
2025-mp95240-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Измерители отклонений от прямолинейности Лазерная струна ЛС-1 (далее -измерители) предназначены для измерений отклонений от прямолинейности, плоскостности и соосности.
Описание
Измерители состоят из двух магнитных подставок, в которые устанавливаются лазерная труба и визирная приемная система при визуальном способе измерений или приёмник фотоэлектрический при фотоэлектрическом способе измерений и комплекта оптических узлов, в том числе отражателей. В состав измерителя входит персональный компьютер с установленным программным обеспечением.
Принцип действия измерителей основан на методе лазерного визирования. Величина смещения изображения марки относительно выходного элемента прибора в виде кольцевой интерференционной структуры с четко выраженным круглым центральным пятном измеряется отсчетными устройствами магнитной подставки или с помощью цифровой камеры с матричным приемником.
Измерители выпускаются в двух модификациях: ЛС-1.01.000 и ЛС-1.01.001, которые различаются конструктивным исполнением, внешним видом и габаритными размерами лазерной трубы.
Лазерная струна ЛС-1.01.000, представленная на рисунке 1 а), состоит
из светодиодного лазера, блока питания и оптических элементов, смонтированных в цилиндрическом корпусе лазерной трубы и закрытых кожухом.
Лазерная струна ЛС-1.01.001, представленная на рисунке 1 б), состоит из трубы лазерного формирователя, установленной в сферическую опору со сферическими лапками лафета, с помощью которых труба может наклоняться вокруг центра сферической опоры в двух взаимно перпендикулярных плоскостях.
Заводской номер имеет цифровой формат и наносится типографским методом на переднюю часть лазерной трубы, наименование организации-изготовителя наноситься типографским методом на переднюю часть лазерной трубы.

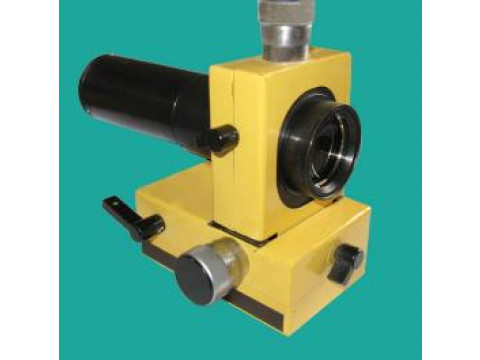

Общий вид измерителей представлен на рисунке 1.
б) Лазерная труба ЛС-1.01.001
Рисунок 1 - Общий вид измерителей отклонений от прямолинейности Лазерная струна ЛС-1
г) Визирная приемная система
Пломбирование измерителей не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Программное обеспечение
Измерители имеют автономное программное обеспечение (далее - ПО). Автономное ПО установлено на персональном компьютере и по интерфейсу USB получает данные с цифровой камеры для дальнейшей обработки и хранения информации. ПО содержит метрологически значимую часть, доступ пользователя к которой ограничен. ПО предназначено для обработки результатов измерений, отображения их на мониторе, сохранения результатов измерений. Для защиты ПО от непреднамеренных и преднамеренных изменений настроек измерителя предусмотрена авторизация пользователей программными средствами. Доступ пользователя к настройкам программы возможен лишь при правильном вводе пароля. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Отсчет |
|
Номер версии ПО |
2.Х* |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
- |
|
* - где Х не относится к метрологически значимой части ПО и принимает значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее расстояние от объектива до приемника, м |
от 0,5 до 30 |
|
Диапазон измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом |
от +5,0 до -5,0 от +3,0 до -3,0 |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от опорной прямой, мм: - визуальным способом - фотоэлектрическим способом |
± 0,1 ± 0,05 |
|
Диапазон измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством |
от 0 до 10 от 0 до 6 |
|
Пределы допускаемой абсолютной погрешности измерений длины, мм - отсчетными устройствами магнитной подставки - фотоэлектрическим отсчетным устройством |
±0,02 ±0,005 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Допуск параллельности оси лазерного пучка образующей корпуса лазерной трубы на длине 1 м, мм |
0,02 |
|
Расстояние от стебля до верхнего края торца конической части барабана, мм, не более |
0,5 |
|
Габаритные размеры, мм, не более: лазерной трубы ЛС-1.01.000: | |
|
- диаметр |
50 |
|
- длина |
250 |
|
лазерной трубы ЛС-1.01.001: | |
|
- диаметр |
70 |
|
- длина |
440 |
|
визирной приемной системы в подставке: | |
|
- высота |
270 |
|
- ширина |
180 |
|
- длина |
170 |
|
Номинальное напряжение питания лазерной трубы постоянного тока (два элемента питания ААА), В |
3,0 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 94 до 104 |
|
Масса, кг, не более: - лазерной трубы - визирной приемной системы в подставке |
2,5 4,0 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка на отказ, ч |
2000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и Паспорта типографским способом.
Комплектность
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Лазерная труба* |
ЛС-1.01.000 |
1 шт. |
|
Лазерная труба* |
ЛС-1.01.001 |
1 шт. |
|
Приёмник фотоэлектрический (цифровая камера) |
SDU - 415 |
1 шт. |
|
Магнитная подставка |
ИГ 159. 05.000 |
2 шт. |
|
Визирная приемная система |
ЛС-1.02.000 |
1 шт. |
|
Комплект оптических узлов* |
- |
1 компл. |
|
Компьютер (ноутбук) в сумке для переноса |
- |
1 шт. |
|
Программное обеспечение |
ЛС-1.000 ПО |
1 шт. |
|
Ящик укладочный |
ЛС-1. 03.000 |
2 шт. |
|
Отвертка |
- |
1 шт. |
|
Кисточка беличья |
- |
1 шт. |
|
Салфетка фланелевая |
- |
1 шт. |
|
Руководство по эксплуатации |
ЛС-01.000 РЭ |
1 экз. |
|
Паспорт |
ЛС-01.000 ПС |
1 экз. |
|
Методика поверки |
- |
1 экз. |
|
* - поставляется по согласованию | ||
Сведения о методах измерений
приведены в разделе 2 «Принцип работы прибора, устройство и конструкция» документа ЛС-01.000 РЭ «Измеритель отклонений от прямолинейности Лазерная струна ЛС-1. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.33-001-33122646-2023 Измеритель отклонений от прямолинейности Лазерная струна ЛС-1. Технические условия;
Приказ Росстандарта от 15 марта 2021 г. № 314 «Об утверждении государственной поверочной схемы для средств измерений в области прямолинейности и плоскостности».
