Анализаторы серы и углерода CS
| Номер в ГРСИ РФ: | 95256-25 |
|---|---|
| Производитель / заявитель: | ООО "ТЕХИМПОРТТРЕЙД", г. Москва |
Анализаторы серы и углерода CS (далее - анализаторы) предназначены для измерения содержания углерода и серы в стали, чугуне, сплавах, цветных металлах, цементе, руде, различных активаторах, стекле, катализаторах крекинга, керамике, материалах металлургического производства и других неорганических материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95256-25 |
| Действует | по 06.09.2019 |
| Наименование | Анализаторы серы и углерода |
| Модель | CS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1a1abc28-82c8-222d-dcb6-6d1e0d06c4fa |
Производитель / Заявитель
Общество с ограниченной ответственностью "ТЕХИМПОРТТРЕЙД" (ООО "ТЕХИМПОРТТРЕЙД"), г. Москва; производственная площадка Wuxi Jinyibo Instrument Technology Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95256-25: Описание типа
2025-95256-25.pdf
|
Скачать | 643.6 КБ | |
|
95256-25: Методика поверки
2025-mp95256-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы серы и углерода CS (далее - анализаторы) предназначены для измерения содержания углерода и серы в стали, чугуне, сплавах, цветных металлах, цементе, руде, различных активаторах, стекле, катализаторах крекинга, керамике, материалах металлургического производства и других неорганических материалах.
Описание
Принцип действия анализаторов основан на сжигании испытуемого образца в высокочастотной индукционной печи в потоке кислорода и в дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы состоят из системы сгорания, инфракрасной системы обнаружения, компьютерной системы и электронных весов.
Навеска анализируемого образца с модификатором (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода (4,26 мкм) и диоксида серы (7,4 мкм). Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на персональный компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения
После каждого анализа проводится автоматическая продувка и очистка печи для подготовки анализатора к следующему измерению.
Анализаторы выпускаются в 3-х модификациях: CS-100, CS-100T, CS-800, отличающихся конструкцией и техническими характеристиками. Анализаторы модификаций CS-100, CS-100T выполнены в виде настольных лабораторных приборов, анализатор модификации CS-800 имеет напольное исполнение.
Анализаторы модификации CS-100 имеют два инфракрасных детектора, а анализаторы модификаций CS-100T, CS-800 имеют четыре инфракрасных детектора.
Корпус анализаторов изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером и знаком утверждения типа расположена на правой боковой стенке анализатора. Серийный номер имеет буквенно-цифровой формат, наносится типографским способом на клеевую этикетку. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализаторов представлен на рисунке 1. Место нанесения серийного номера и знака утверждения типа на анализаторы представлено на рисунке 2.
К данному типу средств измерений относятся СИ, выпускаемые под товарным знаком «Navier». Изображение товарного знака расположено на лицевой панели анализаторов и на маркировочной табличке.
анализаторы модификации CS-100
анализаторы модификации CS-100T

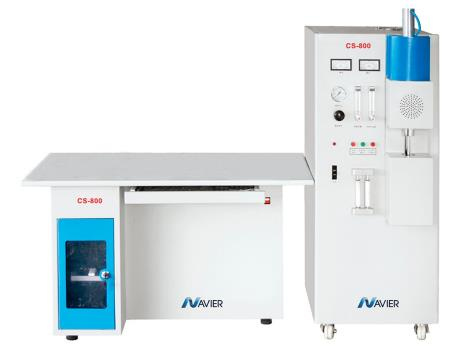

анализаторы модификации CS-800
Рисунок 1 - Общий вид анализаторов серы и углерода CS
Место нанесения серийного номера
Анализатор серы и углерода CS . > AVIFP Модификация CS-100 " WS/n: CS100231101
Место нанесения знака утверждения типа
Температура: от 15 до 30еС
Напряжение питания: 220±22 В частота: от 49 до 51Гц
Потребляемая мощность: не более 5000 В А
Рисунок 2 - Место нанесения серийного номера и знака утверждения типа на анализаторы серы и углерода CS
ООО "ТЕХИМПОРТТРЕЙД1 www.tech-i.ru Assembled in China
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), устанавливаемым на персональный компьютер, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Анализаторы защищены от вмешательства в режимы настройки (регулировки) с использованием паролей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
HWCS |
|
Номер версии (идентификационный номер) ПО |
1.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) Х относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого относительного среднего квадратичного отклонения выходного сигнала1), % |
5 |
|
Чувствительность1), у.е./мг, не менее: - углерода - серы |
5-104 1-106 |
|
Предел обнаружения2), млн-1: - углерода - серы |
5 5 |
|
1) Установлено для матричного стандартного образца с массовой долей элементов от 0,005 до 0,05 % 2) У становлено при номинальной массе навески 1 г | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации | ||
|
CS-100 |
CS-100T |
CS-800 | |
|
Количество ИК детекторов |
2 |
4 |
4 |
|
Диапазон показаний массовой доли элементов, % (мг) - углерода - серы |
от 0,0001 до 100,00 (от 0,001 до 150) от 0,0001 до 100,00 (от 0,001 до 150) | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
620 570 790 |
620 570 790 |
520 525 1200 |
|
Масса, кг, не более |
80 |
90 |
150 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±22 от 49 до 51 | ||
|
Потребляемая мощность, В^А, не более |
5000 |
5000 |
7500 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +30 60 | ||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на маркировочную таблицу типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор серы и углерода |
CS |
1 шт. |
|
2 Флеш накопитель с программным обеспечением |
- |
1 шт. |
|
3 Руководство по эксплуатации |
- |
1 экз. |
|
4 Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 5 «Работа с прибором для анализа» руководства по эксплуатации.
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТПЦС.415311.001 «Анализаторы серы и углерода CS. Технические условия».
