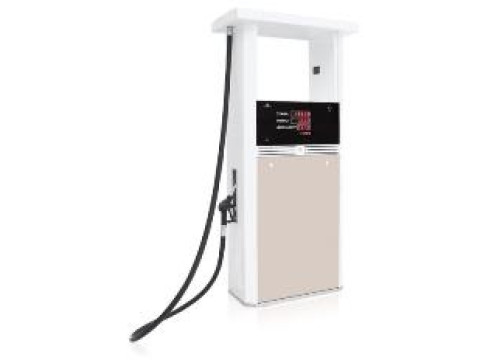

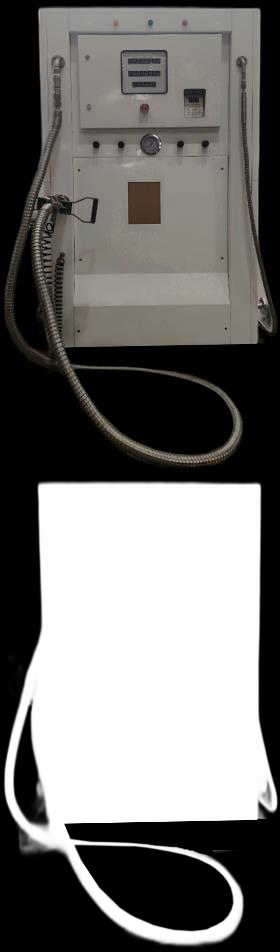

Колонки топливораздаточные ПК

Назначение

Колонки топливораздаточные ПК (далее - колонки, ТРК) предназначены для измерения объема нефтепродуктов (бензин, дизельное топливо, далее - топливо) с вязкостью от 0,55 до 40 мм2/с (сСт), вычисления стоимости выданной дозы по предварительно заданной цене и суммарного учета объема выданного топлива, при его выдаче в топливные баки транспортных средств, а также в тару потребителя.

Описание

К настоящему типу средств измерений относятся колонки топливораздаточные ПК, изготавливаемые в модификациях (исполнениях), отличающихся исполнением корпуса, конструкцией и расположением блока индикации и управления, габаритными размерами и массой, количеством раздаточных рукавов, производительностью, комплектностью используемого оборудования.

Принцип действия ТРК состоит в следующем - после задания дозы на дистанционном устройстве или блоке местного управления ТРК, топливо из резервуара подается в гидравлическую систему ТРК через обратный клапан, фильтр предварительной очистки, измеритель объема, электромагнитный клапан по системе трубопроводов с помощью внешних насосов или встроенных в колонку насосных моноблоков. Далее через раздаточный рукав с раздаточным краном, поступает в топливный бак транспортного средства.

В ТРК реализован прямой метод измерений объема топлива, проходящего через ТРК, с помощью измерителя объема, в единицах объема.

При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршни измерителя объема совершают возвратно- поступательное движение, топливо при этом вытесняется из измерительных камер.

Поступательное движение поршней преобразуется во вращательное движение кулочкового вала и через муфту передают вращательное движение на вал генератора импульсов, в котором вращение преобразуется в последовательность электрических импульсов, поступающих в блок управления и индикации ТРК, на цифровом индикаторе которого индицируется количество отпущенного топлива, его цена, стоимость и суммарное количестве отпущенного топлива по каждому раздаточному рукаву ТРК.

Колонки состоят из гидравлической части, блока индикации и управления. Гидравлическая часть может состоять из нескольких самостоятельных гидравлических систем (от 1 до 6), каждая из которых, в свою очередь, может распределять жидкое моторное топливо через 1 или 2 раздаточных рукава с кранами (всего до 12 раздаточных рукавовов).

Гидравлическая система состоит из следующих основных узлов:

- насосного моноблока ZCB-90, производства Wenzhou Jiahao Petroleum Machinery Co.,

TD;

- измерителей объёма топлива 1А23 с генераторами импульсов, производства АО «ПК-Электроникс»;

- фильтра с приёмным клапаном;

- электромагнитных клапанов;

- индикаторов воздуха;

- отрывных муфт;

- раздаточных рукавов;

- раздаточных кранов.

Блок управления имеет контроллер (CPU-1 или CPU-2) и один или два информационных табло, в зависимости от модификации колонки. Колонки моделей Инфинити и Дельта оборудуются 1-м или 2-мя информационными табло, которые так же могут быть оборудованы терминалами самообслуживания и/или клавиатурой преднабора дозы топлива, модели Альфа могут быть оборудованы от 1-го до 4-х информационных табло.

Структура условного обозначения колонок в документации и при заказе:

ПК Х1. Х2Х3Х4 . Х5 . Х6Х7Х8Х9 . Х10Х11Х12.

Х1= А - ТРК серии Альфа портального типа с подвесными рукавами (шлангами)

Д - ТРК серии Дельта модульного типа с подвесными рукавами (шлангами)

И - ТРК серии Инфинити модульного типа с намоткой рукавов (шлангов)

Х2= Количество видов топлива от 1 до 6

Х3= Количество раздаточных рукавов (шлангов) на ТРК от 1 до 12

Х4= Количество информационных табло 1 или 2 для ПК Дельта и ПК Инфинити,

от 1 до 4-х для ПК Альфа

Х5= Вариант исполнения: 1 - одностороннее, 2 - двухстороннее

Хб= Тип гидравлики: В - всасывающая, Н - напорная
