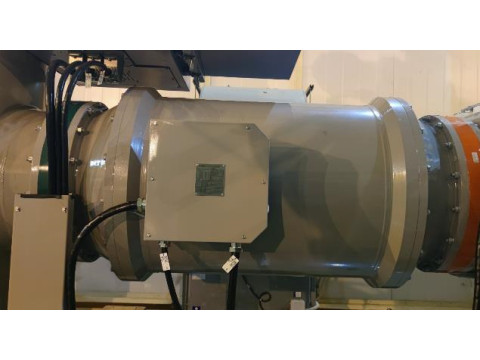

Трансформаторы тока LMH-170
| Номер в ГРСИ РФ: | 95264-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай |
Трансформаторы тока LMH-170 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95264-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | LMH-170 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 31377610-868c-0559-9ba8-a13cf3152a54 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 27 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95264-25: Описание типа
2025-95264-25.pdf
|
Скачать | 389.7 КБ | |
|
95264-25: Методика поверки
2025-mp95264-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока LMH-170 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Описание
Трансформаторы тока являются трехфазными электромагнитными трансформаторами. Трансформаторы тока представляют собой бак из алюминиевого сплава, в котором расположены три блока катушек. В каждом блоке установлено до шести сердечников с вторичными обмотками. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы, выполненные из электротехнической стали, и обмотаны изолирующей лентой. Предусмотрено обеспечение нескольких коэффициентов трансформации. Выводы вторичных обмоток и вывод заземления расположены в шкафу управления выключателя и закрываются крышкой с возможностью пломбирования для предотвращения несанкционированного доступа. Первичной обмоткой трансформаторов тока служит высоковольтная часть оборудования КРУЭ 110 кВ. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока LMH-170 зав. № 3024231440, 3024231441, 3024231442, 3024231443, 3024231445, 3024231446, 3024231447, 3024231448, 3024231449, 3024231450, 3024231451, 3024231452, 3024231453, 3024231454, 3024231455, 3024231456, 3024231457, 3024231458, 3024231459, 3024231460, 3024231461, 3024231462, 3024231463, 3024231464, 3024231465, 3024231466, 3024231536.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

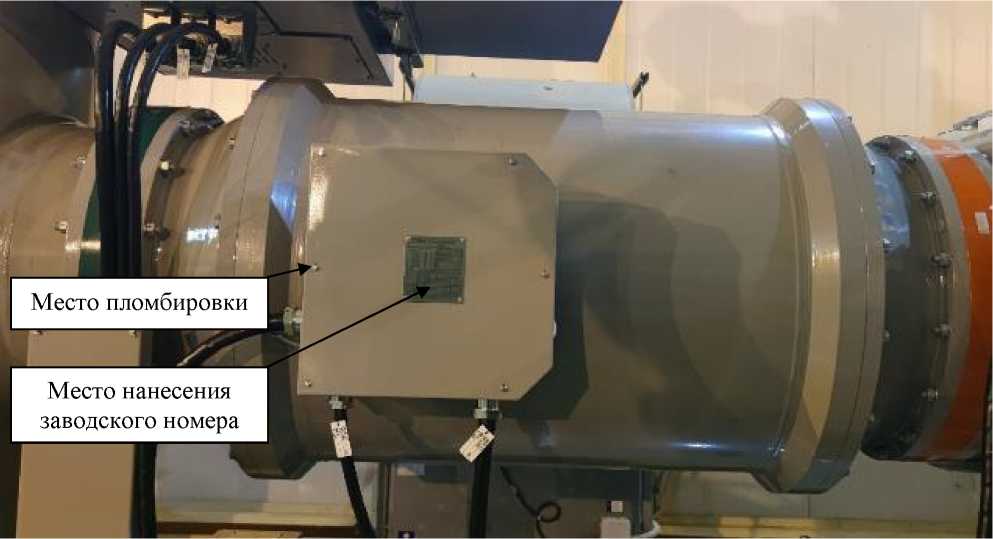

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1.1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3 024231440, 3 024231441, 3 024231442, 3024231443, 3024231445, 3024231446, 3024231447, 3024231536 | |
|
Номинальный первичный ток 11ном, А |
1200; 2000 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231448, 3024231449, 3024231450, 3024231451, 3024231452, 3024231453 | |
|
Номинальный первичный ток 11ном, А |
800; 1200 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.3 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231454, 3024231455, 3024231456, 3024231457 | |
|
Номинальный первичный ток Iihom, А |
250; 500; 750 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.4 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231458, 3024231459, 3024231460, 3 024231461, 3 024231462, 3 024231463, 3024231464 | |
|
Номинальный первичный ток 11ном, А |
500;750 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.5 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
3024231465, 3024231466 | |
|
Номинальный первичный ток 11ном, А |
2000; 4000 |
|
Номинальный вторичный ток Ьном, А |
1 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
LMH-170 |
1 шт. |
|
Паспорт |
LMH-170 |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
