Оборудование измерительное стенда ВМГ Обозначение отсутствуе
| Номер в ГРСИ РФ: | 95279-25 |
|---|---|
| Производитель / заявитель: | ООО "Лаборатория автоматизированных систем (АС)", г.Москва |
Оборудование измерительное стенда ВМГ (далее - оборудование или ОИ ВМГ) предназначено для измерений силы и напряжения постоянного и переменного электрического тока, сопротивления электрическому току, частоты вращения, радиального биения, вибрационных ускорений, силы, температуры составных частей оборудования и окружающей среды, а также для контроля формы импульсов от блока управления при стендовых испытаниях винтомоторной группы беспилотных летательных аппаратов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95279-25 | ||||||
| Наименование | Оборудование измерительное стенда ВМГ | ||||||
| Модель | Обозначение отсутствуе | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | afa41b6e-5678-810e-ebf9-e51742c98fe8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Лаборатория автоматизированных систем (АС)" (ООО "Лаборатория автоматизированных систем (АС)"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95279-25: Описание типа
2025-95279-25.pdf
|
Скачать | 626 КБ | |
|
95279-25: Методика поверки
2025-mp95279-25.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Оборудование измерительное стенда ВМГ (далее - оборудование или ОИ ВМГ) предназначено для измерений силы и напряжения постоянного и переменного электрического тока, сопротивления электрическому току, частоты вращения, радиального биения, вибрационных ускорений, силы, температуры составных частей оборудования и окружающей среды, а также для контроля формы импульсов от блока управления при стендовых испытаниях винтомоторной группы беспилотных летательных аппаратов.
Описание
Принцип действия оборудования основан на преобразовании измеряемых физических величин в электрические сигналы, преобразовании электрических сигналов в цифровой код с последующей передачей данных в модуль управления и формирования отчетов для регистрации, математической обработки, пересчета в единицы физических величин по заданным функциям преобразования, визуализации, хранения результатов измерений и послесеансной обработки.
Конструктивно измерительные каналы (далее - ИК) оборудования состоят из измерительного компонента измерительной системы (далее - ИС), включающего в себя первичные измерительные преобразователи (далее - ПИП), и комплексного компонента ИС, представляющего собой стойку измерительную, а также модуль управления и формирования отчетов. Измерительный и комплексный компоненты ИС являются многоканальными устройствами и соединяются между собой проводными линиями связи (кабелями).
Производство единичное, заводской № 52002429005.
В составе ИК применяются следующие ПИП:
- датчики весоизмерительные тензорезисторные Т, модификации Т2-0.05-С3 и Т2-0.1-С3, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - рег. №) 53838-13;
- вибропреобразователи серии АР20ХХ, модификация AP2037-100-03-T, рег. № 70872-18;
- измерители лазерные триангуляционные РФ60х, модификация РФ603Н8.70-15/5-485-ЕТ-и-Ш-АЬ-СС-5, рег. № 87349-22;
- пирометры серии Compact, модификация CTLT20, рег. № 54688-13;
- термопреобразователи сопротивления ДТС224-РТ100.В.30/1 с номинальными статистическими характеристиками по ГОСТ 6651-2009, рег. № 28354-10;
преобразователи силы тока измерительные ПИТ, модификация 500-У-Б30, рег. № 74910-19.
К комплексному компоненту ИС относятся:
- стойка измерительная, состоящая из блоков согласования сигналов и установки измерительной LTR с модулями измерительными LTR11, LTR212, LTR24, LTR27 и преобразователями измерительными H-27I20, H-27R250, H-51FL, рег. № 78771-20;
- модуль управления и формирования отчетов.
Измерительная информация обрабатывается в установке измерительной LTR и передается в модуль управления и формирования отчетов. В состав модуля управления и формирования отчетов входят: персональный компьютер с операционной системой Microsoft Windows и специализированным программным обеспечением ACTest, блок ручного управления, принтер.
Внешний вид стенда с ПИП приведен на рисунке 1. Внешний вид стойки измерительной приведен на рисунке 2. Информационная табличка с заводским номером в виде цифрового обозначения, а также место нанесения знака утверждения типа представлены на рисунке 3. Внешний вид модуля управления и формирования отчетов приведен на рисунке 4. Знак поверки на средство измерений не наносится.

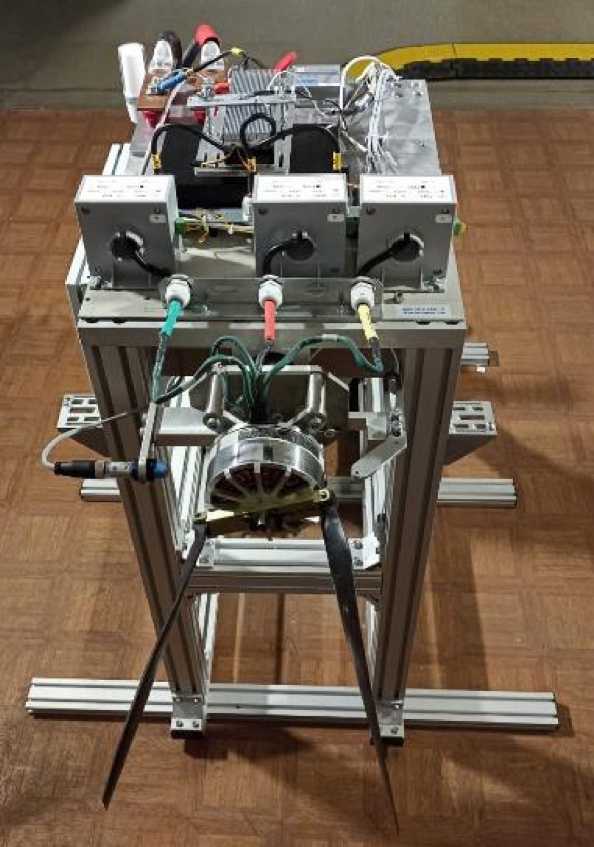

Рисунок 1 - Стенд с ПИП

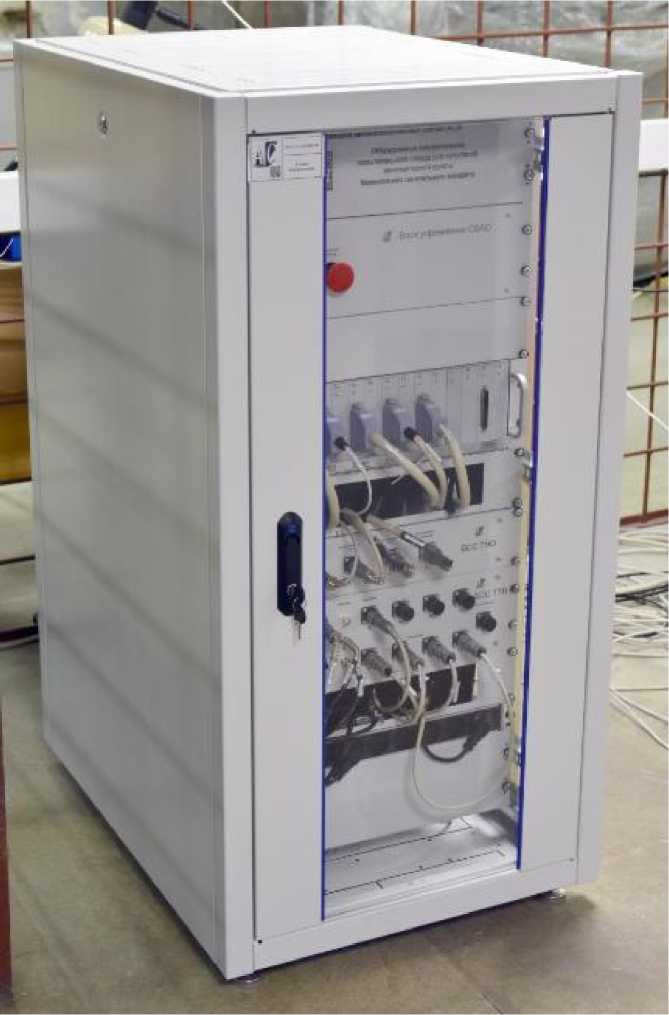

Рисунок 2 - Стойка измерительная
Место нанесения знака
утверждения типа
Заводской номер
Рисунок 3 - Информационная табличка с заводским номером, место нанесения знака утверждения типа (на стойке измерительной)

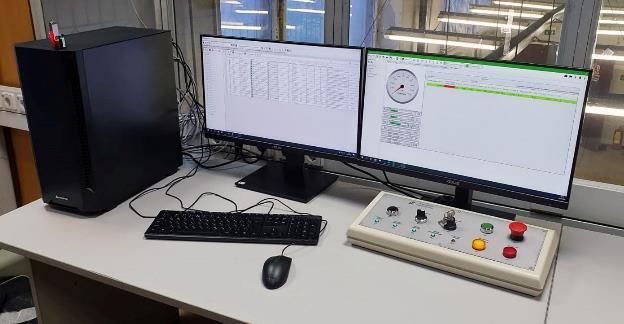

Рисунок 4 - Модуль управления и формирования отчетов Пломбирование ОИ ВМГ не предусмотрено.
Программное обеспечение
Программное обеспечение (ПО) ОИ ВМГ включает общее и функциональное ПО, обеспеченное сертификатом цифровой подписи.
В состав общего ПО входит операционная система Windows 10 Pro и система управления базами данных Microsoft SQL Server 2012.
Функциональное ПО состоит из программного комплекса ACTest.
Метрологически значимой частью ПО являются программные модули ACTest Конфигуратор и ACTest Визуализатор.
Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
ACTest Конфигуратор |
ACTest Визуализатор |
|
Номер версии (идентификационный номер) ПО не ниже |
1.6.4248.1 |
1.6.4248.1 |
Технические характеристики
Метрологические и технические характеристики ОИ ВМГ приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики ОИ ВМГ
|
Наименование ИК |
Наименование характеристики |
Значение |
|
1 |
2 |
3 |
|
Силы, соответствующей вращающему моменту |
Диапазон измерений силы, Н |
от 0 до 500 |
|
Пределы допускаемой приведенной к верхнему пределу измерений (далее - ВПИ) погрешности измерений силы, % |
±2 | |
|
Количество ИК |
1 | |
|
Силы тяги ВМГ |
Диапазон измерений силы, Н |
от 0 до 1000 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы, % |
±2 | |
|
Количество ИК |
1 | |
|
Вибрационных ускорений |
Диапазон измерений ускорения (в диапазоне частот от 5 до 10000 Гц), м/с2 |
от 5 до 500 |
|
Пределы допускаемой относительной погрешности измерений ускорения, % |
±15 | |
|
Количество ИК |
2 | |
|
Радиального биения ротора |
Диапазон измерений радиального биения, мм |
от 0 до 0,5 |
|
Пределы допускаемой абсолютной погрешности измерений радиального биения, мм |
±0,02 | |
|
Количество ИК |
1 | |
|
Температуры двигателя |
Диапазон измерений температуры, °С |
от 0 до 170 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 | |
|
Количество ИК |
1 | |
|
Температуры на корпусе электронного регулятора |
Диапазон измерений температуры, °С |
от 0 до 150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
1 | |
|
Температуры на корпусе АКБ |
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
2 | |
|
Температуры окружающей среды |
Диапазон измерений температуры, °С |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 | |
|
Количество ИК |
1 |
Продолжение таблицы 2
|
1 |
2 |
3 |
|
Силы тока АКБ |
Диапазон измерений силы постоянного тока, А |
от 0 до 500 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы постоянного тока, % |
±1 | |
|
Количество ИК |
1 | |
|
Силы тока фазы двигателя |
Диапазон измерений силы постоянного тока, А |
от -500 до 500 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы постоянного тока, % |
±1 | |
|
Диапазон измерений силы переменного тока частотой 50 Гц, А |
от 0 до 500 | |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений силы переменного тока, % |
±2 | |
|
Количество ИК |
3 | |
|
Напряжения АКБ |
Диапазон измерений напряжения постоянного тока, В |
от 10 до 60 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Количество ИК |
1 | |
|
Напряжения фазы двигателя |
Диапазон измерений напряжения постоянного тока, В |
от -60 до +60 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 0,02 до 10 кГц, В |
от 0 до 60 | |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения переменного тока, % |
±2 | |
|
Количество ИК |
3 | |
|
Частоты периодического сигнала, соответствующего значениям частоты вращения двигателя |
Диапазон измерений частоты периодического сигнала, Гц (об/мин) |
от 3,33 до 333 (от 100 до 10000) |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений частоты периодического сигнала, % |
±0,1 | |
|
Количество ИК |
1 | |
|
Контроля формы импульсов от блока управления |
Диапазон измерений напряжения постоянного тока, В |
от 0 до 10 |
|
Пределы допускаемой приведенной к ВПИ погрешности измерений напряжения постоянного тока, % |
±1 | |
|
Диапазон измерений длительности импульсных периодических сигналов частотой от 50 до 200 Гц, мс |
от 1 до 2 | |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульсных периодических сигналов, мс |
±0,03 | |
|
Количество ИК |
1 |
Таблица 3 - Технические характеристики ОИ ВМГ
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока частотой от 49 до 51 Гц, В |
от 207 до 253 |
|
Рабочие условия применения: температура окружающей среды, °С относительная влажность воздуха при температуре +25 °С, %, не более атмосферное давление, кПа |
от +10 до +30 90 от 70 до 106,7 |
Таблица 4 - Показатели надежности ОИ ВМГ
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и методом наклейки информационной таблички на стойку измерительную ОИ ВМГ.
Комплектность
Таблица 5 - Комплектность ОИ ВМГ
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Оборудование измерительное стенда ВМГ в составе: |
ЛАСУ.421413.500.001 |
1 |
|
- стойка измерительная |
ЛАСУ.421413.500.200 |
1 |
|
- модуль управления и формирования отчетов |
ЛАСУ.421413.500.300 |
1 |
|
- комплект датчиков и кабелей |
ЛАСУ.421413.500.100 |
1 |
|
Оборудование измерительное стенда ВМГ. Руководство по эксплуатации |
ЛАСУ.421413.500.001РЭ |
1 |
|
Оборудование измерительное стенда ВМГ. Паспорт |
ЛАСУ.421413.500.001ПС |
1 |
|
Оборудование измерительное стенда ВМГ. Методика поверки. |
_ |
1 |
Сведения о методах измерений
приведены в разделе «Описание и работа основных частей изделия» Руководства по эксплуатации ЛАСУ.421413.500.001РЭ.
Нормативные документы
ГОСТ Р 8.596-2002 ГСИ Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 28 июля 2023 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 16 февраля 2022 г. № 382 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы».
