Резервуары стальные горизонтальные цилиндрические РГС-20
| Номер в ГРСИ РФ: | 95285-25 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | Великолукский завод "Транснефтемаш" - филиал АО "Транснефть-Верхняя Волга", г.Великие Луки |
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95285-25 | ||||||
| Наименование | Резервуары стальные горизонтальные цилиндрические | ||||||
| Модель | РГС-20 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c84d822b-fb5a-79a5-b9fd-2b25d5c160f0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Акционерное общество "Транснефть - Верхняя Волга" Великолукский завод "Транснефтемаш" (АО "Транснефть - Верхняя Волга" Завод "Транснефтемаш"), г. Великие Луки Псковской области
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95285-25: Описание типа
2025-95285-25.pdf
|
Скачать | 350.5 КБ | |
|
95285-25: Методика поверки
2025-mp95285-25.pdf
|
Скачать | 70.3 КБ |
Описание типа
Назначение
Резервуары стальные горизонтальные цилиндрические РГС-20 (далее - резервуары) предназначены для измерений объема светлых нефтепродуктов при их приеме, хранении и выдаче.
Описание
Резервуары представляют собой горизонтальные цилиндрические емкости с усеченно-коническими днищами. Каждый резервуар оборудован патрубком для установки дыхательного клапана и эксплуатационной горловиной, на крышке которой установлены замерный люк и сигнализатор уровня поплавковый.
Принцип действия резервуаров основан на измерении объема нефтепродуктов в зависимости от уровня наполнения. Заполнение резервуара и выдача нефтепродукта из него производится через приемно-раздаточный патрубок, расположенный на одном из днищ резервуара.
К данному типу средства измерений относятся резервуары, выпущенные в одной модификации РГС-20 с заводскими номерами 2/23, 3/23.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, имеет цифровое обозначение и нанесен фотохимическим методом на маркировочную табличку, закрепленную на крышке эксплуатационной горловины резервуара. Общий вид резервуаров приведен на рисунке 1.

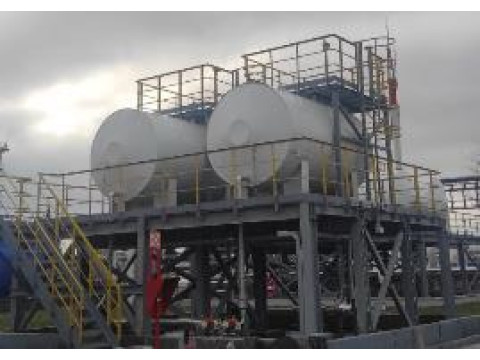

Рисунок 1 - Общий вид резервуаров стальных горизонтальных цилиндрических РГС-20
Внешний вид эксплуатационной горловины приведен на рисунке 2. Внешний вид маркировочных табличек резервуаров с указанием мест нанесения заводских номеров приведен на рисунке 3.

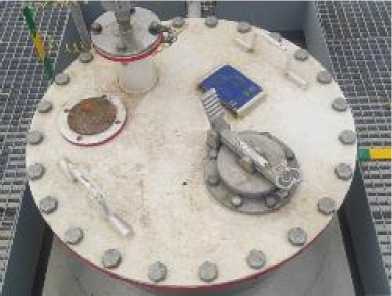

Рисунок 2 - Внешний вид эксплуатационной горловины резервуара

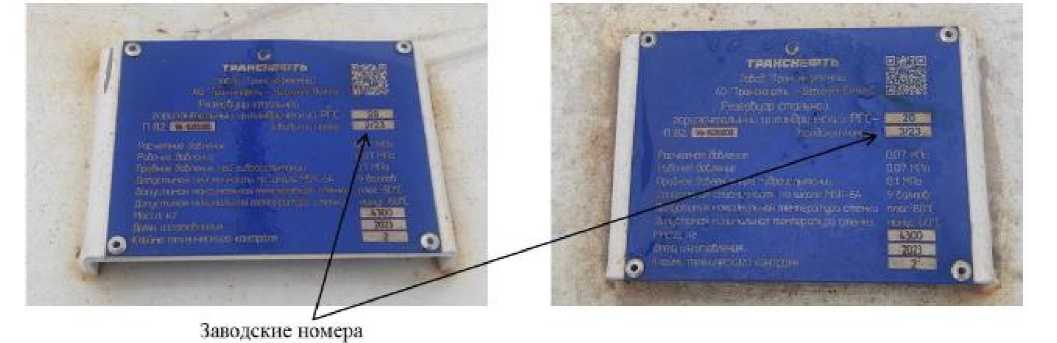

Рисунок 3 - Маркировочные таблички резервуаров
Пломбирование резервуаров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость резервуара при температуре 20 °С, м3 |
20 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара объемным методом, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -60 до +80 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
30 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом. Нанесение знака утверждения типа на резервуар не предусмотрено.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-20 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Основные сведения об изделии» паспорта.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости» (часть 3-я).
