Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения
| Номер в ГРСИ РФ: | 95288-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП ОЗНА-Инжиниринг", г.Уфа |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95288-25 | ||||||
| Наименование | Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8655407b-8e1b-d042-59b7-435823e56cf4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-Производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95288-25: Описание типа
2025-95288-25.pdf
|
Скачать | 438.4 КБ | |
|
95288-25: Методика поверки
2025-mp95288-25.pdf
|
Скачать | 1021.3 КБ |
Описание типа
Назначение
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Описание
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и её компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
1) Блок измерительных линий (БИЛ), предназначенный для изменения массового расхода нефти.
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
13425-06 |
|
Счётчики-расходомеры массовые МИР* |
БИЛ |
68584-17 |
|
Преобразователи давления измерительные серии 40 мод. 4385 |
БИЛ, БИК |
19422-03 |
|
Преобразователи давления измерительные 40.4385 |
БИЛ, БИК |
40494-09 |
|
Датчики давления Метран-150 мод. Метран-150TG* |
БИЛ, БИК |
32854-09 32854-13 |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820 |
БИЛ, БИК |
32460-06 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.1 Влагомеры нефти микроволновые МВН-1 мод. МВН-1.2* Влагомеры нефти микроволновые МВН-1 мод. МВН-1.3* |
бик |
28239-04 63973-16 |
|
Преобразователь плотности жидкости измерительный модель 7835 |
бик |
15644-06 |
|
Комплекс измерительно-вычислительный МикроТЭК |
СОИ |
24063-06 |
|
Примечания 1. Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКНС могут быть заменены на находящиеся в резерве. 2. В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов. Кроме того, в состав блока измерений параметров нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
- определение массы нефтегазоводяной смеси по СИКНС в целом;
- косвенные измерения массы нетто нефти по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением шести измерительных линий.
Место расположения СИКНС, заводской номер 108, в районе К-201 Приобского месторождения. Пломбирование средств измерений, находящихся в составе системы измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКНС или МИ 3002-2006. Заводской номер в виде цифрового обозначения нанесен ударным способом на информационной табличке на входе в блок измерительных линий и на входе в блок качества нефти. Нанесение знака поверки на СИКНС не предусмотрено.

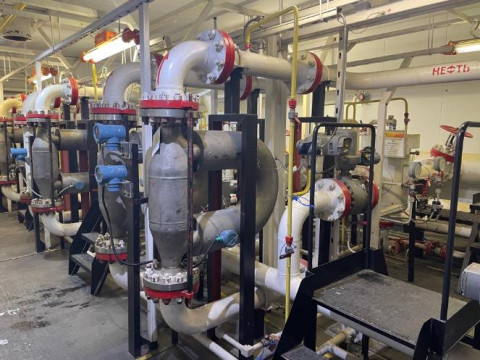

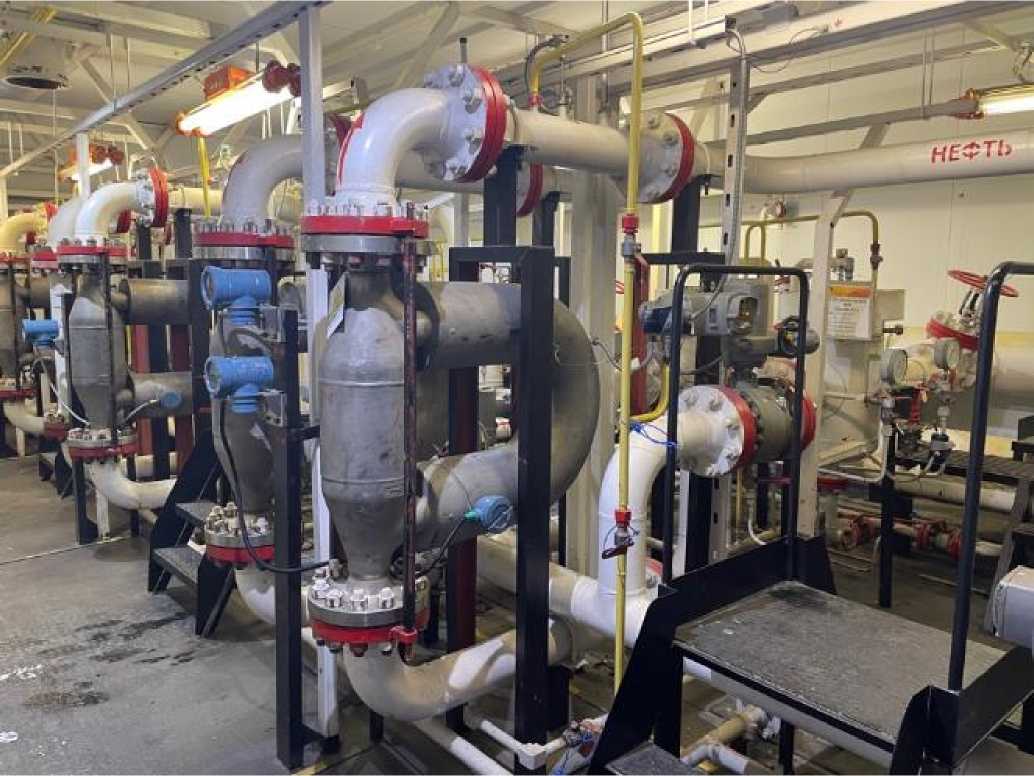

Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительновычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Метрологические характеристики СИКНС нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ |
InTouch WindowMaker |
|
Номер версии ПО |
01.220408 |
8.0.2 0586.0187.0000.0000 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 100 до 2180 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
± 0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, % |
± 1,0 |
|
Примечание — Расход по одной измерительной линии не превышает 500 т/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
6 (4 рабочих, 1 резервная, 1 контрольно - резервная) |
|
Характеристики измеряемой среды: - температура, °С - давление в измерительной линии, МПа - плотность обезвоженной дегазированной нефти при температуре +20 °С, кг/м3 - плотность пластовой воды при температуре +20 °С, кг/м3 - объёмная доля воды в нефтегазоводяной смеси, %, не более - плотность газа, приведённая к стандартным условиям, кг/м3 - объёмная доля растворённого газа в нефтегазоводяной смеси, м3/м3, не более - массовая доля механических примесей в обезвоженной дегазированной нефти, %, не более - массовая концентрация хлористых солей в обезвоженной дегазированной нефти, мг/дм3, не более - содержание свободного газа |
от +25 до +60 от 1,0 до 6,3 от 861 до 867 от 1001 до 1005 1,0 от 0,8 до 1,0 20 0,05 3200 не допускается |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С - для первичных преобразователей - СОИ (ИВК и АРМ оператора) |
от +5 до +35 от +18 до +25 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения |
_ |
1 экз. |
|
Инструкция по эксплуатации |
_ |
1 экз. |
Сведения о методах измерений
приведены в документе ВЯ-1843 /2024 Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефтегазоводяной смеси (СИКНС) в районе К-201 Приобского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики (метода) измерений № 1843/01.00248-2014/2024 от 10 октября 2024 г.
Нормативные документы
Постановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
