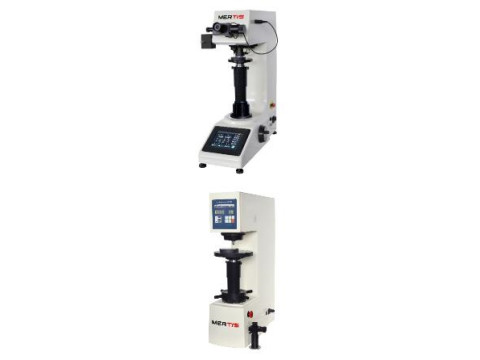

Твердомеры Бринелля MERTIS
| Номер в ГРСИ РФ: | 95291-25 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | Компания "Shanghai Shangcai Testermachine Co. Ltd", Китай |
Твердомеры Бринелля MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95291-25 |
| Действует | по 25.04.2030 |
| Наименование | Твердомеры Бринелля |
| Модель | MERTIS |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1278e6dd-9ce8-decc-f08f-f2bf586dd8cd |
Производитель / Заявитель
Компания "Shanghai Shangcai Testermachine Co. Ltd", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95291-25: Описание типа
2025-95291-25.pdf
|
Скачать | 430 КБ | |
|
95291-25: Методика поверки
2025-mp95291-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Твердомеры Бринелля MERTIS (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Бринелля.
Описание
К данному типу твердомеров относятся твердомеры, выпускаемые под товарным знаком «MERTIS».
Принцип действия твердомеров основан на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.
Конструктивно твердомеры имеют металлический корпус белого или иного цвета и состоят из устройства приложения нагрузки и измерительного устройства.
Твердомеры выпускаются в девяти модификациях: MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0, MERTIS 601XHB. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, конструкцией, степенью автоматизации процесса измерений.
Серийный номер в виде обозначения, состоящего из арабских цифр, и товарный знак наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунках 1-9.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус твердомер не предусмотрено.
Общий вид твердомеров с указанием места нанесения маркировочной таблички приведён на рисунках 1-9.

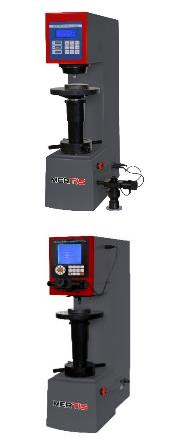

Рисунок 1 - Общий вид твердомеров Бринелля Рисунок 2 - Общий вид твердомеров Бринелля MERTIS 601XHB MERTIS DHB-3000
Рисунок 3 - Общий вид твердомеров Бринелля
MERTIS MHB-3000
Рисунок 4 - Общий вид твердомеров Бринелля
MERTIS XHB-3000
Рисунок 5 - Общий вид твердомеров Бринелля Рисунок 6 - Общий вид твердомеров Бринелля
MERTIS XHB-3000-TS MERTIS XHB-3000Z
Рисунок 7 - Общий вид твердомеров Бринелля
MERTIS XHB-3000Z-TS
Рисунок 8 - Общий вид твердомеров Бринелля
MERTIS XHBT-3000Z III
Место нанесения маркировочной таблички
Рисунок 9 - Общий вид твердомеров Бринелля MERTIS XHBT-3000Z III/V3.0
Программное обеспечение
Программное обеспечение (далее - ПО) твердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО твердомеров учтено при нормировании метрологических характеристик.
Внешнее ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики твердомеров.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
merTEST-H |
|
Номер версии (идентификационный номер) ПО |
не ниже v. 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики испытательных нагрузок по шкалам Бринелля
|
Модификация твердомера |
Шкала Бринелля |
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
Диапазон измерений твердости HBW |
|
MERTIS 601XHB |
HBW 1/1 |
9,807 |
±1 |
от 5 до 21 |
|
HBW 1/5 |
49,03 |
от 16 до 108 | ||
|
HBW 1/10 |
98,07 |
от 32 до 218 | ||
|
HBW 1/30 |
294,0 |
от 95 до 650 | ||
|
HBW 2,5/6,25 |
61,5 |
от 5 до 21 | ||
|
HBW 2,5/15,6 |
153,2 |
от 8 до 54 | ||
|
HBW 2,5/31,25 |
306,5 |
от 16 до 108 | ||
|
HBW 2,5/62,5 |
613,0 |
от 32 до 218 | ||
|
HBW 5/62,5 |
613,0 |
от 19 до 54 | ||
|
MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 |
HBW 2,5/62,5 |
613,0 |
от 35 до 218 | |
|
HBW 5/125 |
1226 |
от 35 до 108 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HBW 5/250 |
2452 |
от 35 до 218 | ||
|
HBW 10/250 |
2452 |
от 35 до 54 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HBW 10/500 |
4903 |
от 35 до 108 | ||
|
HBW 10/1000 |
9807 |
от 35 до 218 | ||
|
HBW 10/1500 |
14710 |
от 48 до 326 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 | ||
|
MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS |
HBW 2,5/62,5 |
613,0 |
от 32 до 218 | |
|
HBW 5/125 |
1226 |
от 16 до 108 | ||
|
HBW 2,5/187,5 |
1839 |
от 95 до 650 | ||
|
HBW 5/250 |
2452 |
от 32 до 218 | ||
|
HBW 10/250 |
2452 |
от 8 до 54 | ||
|
HBW 5/750 |
7355 |
от 95 до 650 | ||
|
HBW 10/500 |
4903 |
от 16 до 108 | ||
|
HBW 10/1000 |
9807 |
от 32 до 218 | ||
|
HBW 10/1500 |
14710 |
от 48 до 326 | ||
|
HBW 10/3000 |
29420 |
от 95 до 650 |
Таблица 3 - Метрологические характеристики твердомеров по шкалам Бринелля
|
Обозначение шкал измерения твёрдости |
Диапазон изме |
ений твё |
эдости HBW | ||
|
от 5 до 21 включ. |
св. 21 до 54 включ. |
св. 54 до 108 включ. |
св. 108 до 163 включ. |
св. 163 до 218 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | |||||
|
Размах чисел твердости HBW | |||||
|
HBW 1/1; HBW 2,5/6,25; HBW 2,5/15,6; HBW 5/62,5; HBW 10/250 |
0,6 |
1,6 |
- |
- |
- |
|
0,6 |
1,6 | ||||
|
HBW 1/5; HBW 2,5/31,25; HBW 5/125; HBW 10/500 |
0,6 |
1,6 |
3,2 |
- |
- |
|
0,6 |
1,6 |
3,2 | |||
|
HBW 1/10; HBW 2,5/62,5; HBW 5/250; HBW 10/1000 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HB(HBW) 10/1500 |
- |
1,6 |
3,2 |
4,9 |
6,5 |
|
1,6 |
3,2 |
4,9 |
6,5 | ||
|
HBW 1/30 |
- |
- |
3,2 |
4,9 |
6,5 |
|
3,2 |
4,9 |
8,0 | |||
|
HBW 2,5/187,5; HBW 5/750; HBW10/3000 |
- |
- |
3,2 |
4,9 |
6,5 |
|
3,2 |
4,9 |
6,5 | |||
Продолжение таблицы 3
|
Обозначение шкал измерения твёрдости |
Диапазон измерений твёрдости HBW | |||||
|
св. 218 до 272 включ |
св. 272 до 326 включ. |
св. 326 до 380 включ. |
св. 380 до 450 включ. |
св. 450 до 550 включ. |
св. 550 до 650 включ. | |
|
Пределы допускаемой абсолютной погрешности твердомеров HBW, (±) | ||||||
|
Размах чисел твердости HBW | ||||||
|
HB(HBW) 10/1500 |
8,2 |
9,8 |
- |
- |
- |
- |
|
8,2 |
9,8 | |||||
|
HBW 1/30; HBW 2,5/187,5; HBW 5/750; HBW 10/3000 |
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 |
|
8,2 |
9,8 |
11,4 |
13,5 |
16,5 |
19,5 | |
|
Примечания: 1 Диапазон измерений твёрдости для шкал HBW 1/1; HBW 2,5/6,25 (HBW) - от 5 до 21 включ. 2 Метрологические характеристики действительны для 5 измерений | ||||||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
У словия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха, %, не более |
от +15 до +35 80 |
|
Параметры электрического питания напряжение переменного тока, В частота переменного тока, Г ц |
от 207 до 253 от 49,5 до 50,5 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Г абаритные размеры, мм, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 длина |
790 |
|
ширина |
460 |
|
высота |
1100 |
|
MERTIS 601XHB длина |
550 |
|
ширина |
250 |
|
высота |
650 |
|
Масса, кг, не более MERTIS DHB-3000, MERTIS MHB-3000, MERTIS XHB-3000, MERTIS XHB-3000-TS; MERTIS XHB-3000Z-TS; MERTIS XHB-3000Z, MERTIS XHBT-3000Z III, MERTIS XHBT-3000Z III/V3.0 |
210 |
|
MERTIS 601XHB |
40 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность твердомера
|
Наименование |
Обозначение |
Количество |
|
Твердомер Бринелля |
MERTIS |
1 шт. |
|
Микроскоп или видеоизмерительная система * |
- |
1 шт. |
|
Персональный компьютер * |
- |
1 шт. |
|
Внешнее программное обеспечение * |
- |
1 шт. |
|
Принадлежности |
- |
1 комплект |
|
Руководство по эксплуатации |
MERTIS НВ - 01 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в главе 7 «Порядок работы твердомеров с LCD дисплеем и ручным подъемным винтом» и главе 8 «Порядок работы твердомера с TS-дисплеем и автоматическим подъемным винтом» документа «MERTIS нВ - 01 РЭ. Руководство по эксплуатации».
Нормативные документы
ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования;
ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;
Государственная поверочная схема для средств измерений твердости по шкалам
Бринелля, утвержденная приказом Росстандарта от 2 августа 2022 г. № 1895;
Стандарт предприятия «Твердомеры Бринелля MERTIS. СП».
Другие Твердомеры
