Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135 UBAA 9115
| Номер в ГРСИ РФ: | 95293-25 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Фирма "Schwarzbeck Mess-Elektronik OHG", Германия |
Антенны измерительные UBAA 9115 с коническими элементами BBUK 9139, BBVU 9135 (далее по тексту - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля в диапазоне частот от 30 до 1000 МГц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95293-25 | ||||||||||||
| Наименование | Антенны измерительные с коническими элементами BBUK 9139, BBVU 9135 | ||||||||||||
| Модель | UBAA 9115 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 19e6fa86-7c6e-0cd7-574c-e99a25da714a | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Schwarzbeck Mess - Elektronik, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95293-25: Описание типа
2025-95293-25.pdf
|
Скачать | 138.5 КБ | |
|
95293-25: Методика поверки
2025-mp95293-25.pdf
|
Скачать | 1018.8 КБ |
Описание типа
Назначение
Антенны измерительные UBAA 9115 с коническими элементами BBUK 9139, BBVU 9135 (далее по тексту - антенны) предназначены для измерений напряженности электрической составляющей переменного электромагнитного поля в диапазоне частот от 30 до 1000 МГц.
Описание
Конструктивно антенны представляют собой держатель UBAA 9115, в котором размещен симметрирующий трансформатор, и двух пар съемных конических элементов BBUK 9139, BBVU 9135 (устанавливается по выбору пользователя) Антенны имеют коаксиальный СВЧ - вход с волновым сопротивлением 50 Ом типа N-type (розетка). Поляризация антенн линейная.
Принцип действия антенн основан на преобразовании напряженности электрического поля в выходное напряжение, которое может быть измерено внешним средством измерений (селективным вольтметром, анализатором спектра, анализатором сигналов, измерительным приемником и т.п.). Встроенный трансформатор служит для симметрирования измерительных антенн и согласования биконических элементов с несимметричной линией передачи, подключаемой к оконечному измерительному прибору.

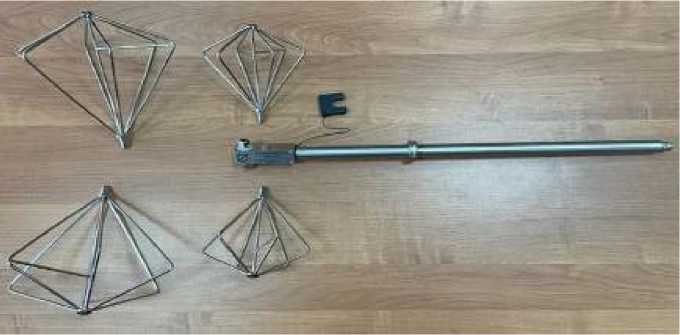

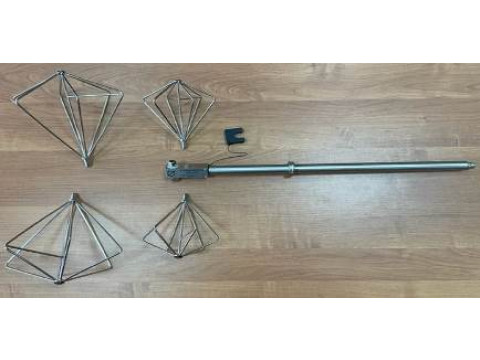

Общий вид антенн, места пломбировки от несанкционированного доступа, нанесения наклейки «Знак утверждения типа», знака поверки и заводского номера представлены на рисунках 1,2,3. Заводской номер наносится на корпус антенны в виде наклейки в формате «Зав. №00315», «Зав. №298», «Зав. №299».
место нанесения знака поверки
место нанесения наклейки
Знак утверждения типа

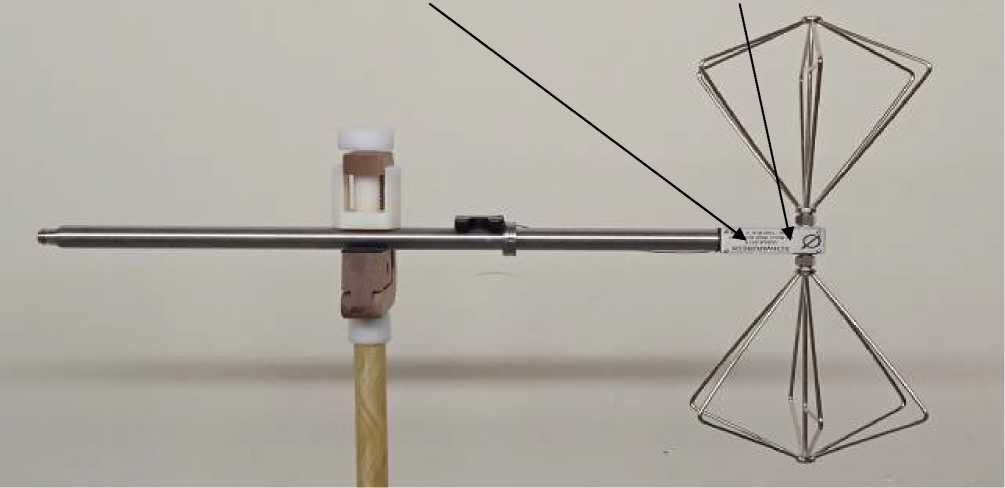

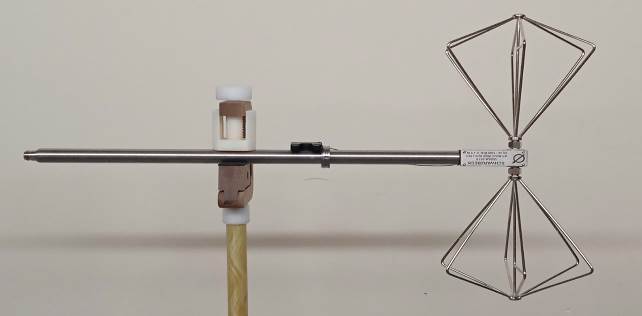

Рисунок 2 - Внешний вид антенны (вид спереди)
место для пломбировки от несанкционированного доступа
место нанесения заводского номера

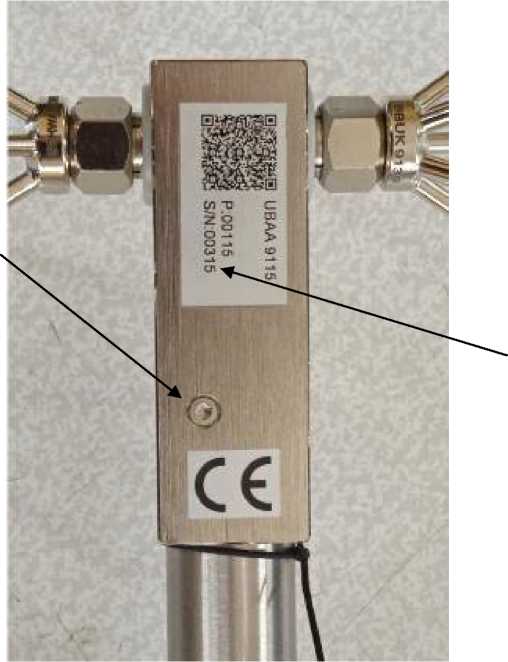

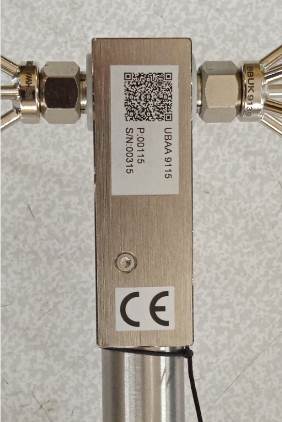

Рисунок 3 - Внешний вид антенны (согласующее устройство)
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Диапазон рабочих частот, МГ ц |
от 30 до 1000 | |
|
Коэффициент калибровки в диапазоне рабочих частот, дБ(м-1) |
от 23 до 39 |
от 19 до 40 |
|
Пределы допускаемой относительной погрешности коэффициента калибровки, дБ |
±2,0 | |
|
Максимальный коэффициент стоячей волны по напряжению (для частот выше 300 МГц) |
2,0 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для элементов | |
|
BBUK 9139 |
BBVU 9135 | |
|
Габаритные размеры пары элементов при установке в держатель(высотахширина), мм, не более |
330x130 |
450x185 |
|
Масса, кг, не более |
1,0 | |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре до +25 °С, % атмосферное давление, кПа |
20±5 до 90 от 80 до 107 | |
|
Длина держателя, мм, не более |
540 | |
|
Номинальное выходное сопротивление, Ом |
50 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус антенны методом наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт. |
|
Антенна измерительная (держатель) |
UBAA 9115 |
1 |
|
Комплект конических элементов (пара) |
BBUK 9139 |
1 |
|
Комплект конических элементов (пара) |
BBVU 9135 |
1 |
|
Ключ гаечный эбонитовый (привязан к держателю) |
- |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в разделе 3 «Использование по назначению» документа РЭ «Антенны измерительные UBAA 9115 с элементами BBUK 9139, BBVU 9135. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 8.805-2012 «ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц»;
Техническая документация фирмы-изготовителя.
