Комплексы внутритрубной диагностики ROM
| Номер в ГРСИ РФ: | 95306-25 |
|---|---|
| Производитель / заявитель: | ООО "Корпоративные Энергетические Решения" (ООО "КЭР"), г. Москва |
Комплексы внутритрубной диагностики ROM (далее - комплексы) предназначены для измерений остаточной толщины стенки трубопровода, координат остаточной толщины стенки трубопровода вдоль оси трубы и времени отражения эхо-сигнала при проведении внутритрубного диагностирования.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95306-25 |
| Действует | по 23.04.2030 |
| Наименование | Комплексы внутритрубной диагностики |
| Модель | ROM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 89cd667a-700c-8868-e492-a57080764ba6 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Корпоративные Энергетические Решения" (ООО "КЭР"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95306-25: Описание типа
2025-95306-25.pdf
|
Скачать | 446.2 КБ | |
|
95306-25: Методика поверки
2025-mp95306-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Комплексы внутритрубной диагностики ROM (далее - комплексы) предназначены для измерений остаточной толщины стенки трубопровода, координат остаточной толщины стенки трубопровода вдоль оси трубы и времени отражения эхо-сигнала при проведении внутритрубного диагностирования.
Описание
Принцип действия комплексов основан на акустическом методе неразрушающего контроля.
Генератором импульсов формируются электрические сигналы, которые поступают на пьезоэлектрические преобразователи (ПЭП) и преобразуются в ультразвуковые колебания. Ультразвуковые колебания, формируемые ПЭП, распространяются в воде, проникают в стенку трубы, отражаясь от внутренней и внешней поверхности стенки трубы, возвращаются обратно, преобразуются ПЭП в электрический сигнал, который поступает на вход приемника комплекса, преобразуется в цифровой вид и обрабатывается при помощи специального программного обеспечения компьютера. По времени распространения ультразвуковых колебаний в стенке трубы от поверхности ввода ультразвука до внешней поверхности стенки трубы и обратно определяется остаточная толщина стенки трубопровода.
Комплексы состоят из составных частей:
- внутритрубного инспекционного прибора (ВИП), схематическое представление которого показано на рисунке 1, и состоящего из:
- переднего и заднего натяжных блоков (ROM 800-002);
- модулей привода (ROM 800-003) - три штуки на переднем блоке и три штуки на заднем;
- вращающегося барабана с ПЭП (ROM 800-001);
- одометра (ROM 800-004);
- модуля ведущих колес (FRS 000-002) - шесть штук на переднем блоке и шесть штук на заднем;
- кабельной сети;
- бортовой системы управления;
- управляемой кабельной лебедки (KTR400-E/ROM);
- оборудования управления ВИП, состоящего из блока питания (STE200) и пульта управления (BEP ROM);
- оборудования обработки информации, состоящего из компьютера, оснащенного PCI платой адаптера для приема информации по шине IXXAT CAN.
Комплексы изготавливаются в исполнениях ROM400 и ROM800, которые отличаются метрологическими и техническими характеристиками.
Пломбирование комплексов от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено Заводской номер в виде цифрового обозначения наносится методом нанесения краски на верхнюю панель пульта управления.
Общий вид комплексов представлен на рисунке 2.
Место нанесения заводского номера указано на рисунке 3.

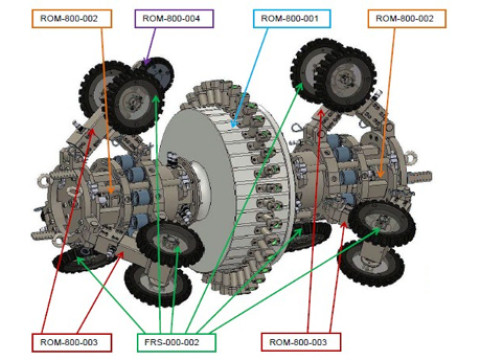

Рисунок 1 - Схематичное представление внутритрубного инспекционного прибора

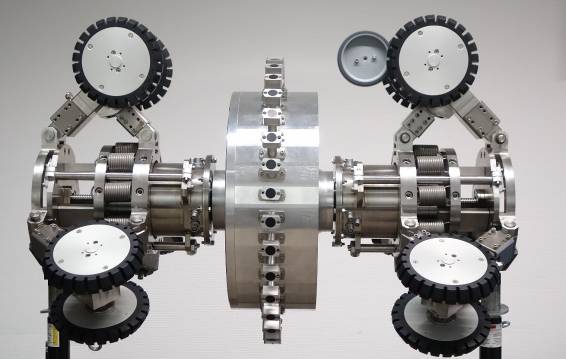

Внутритрубный инспекционный прибор
Рисунок 2 - Общий вид комплексов внутритрубной диагностики ROM (лист 1 из 3)

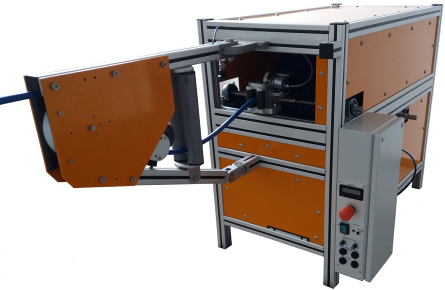

Управляемая кабельная лебедка (KTR400-E/ROM)

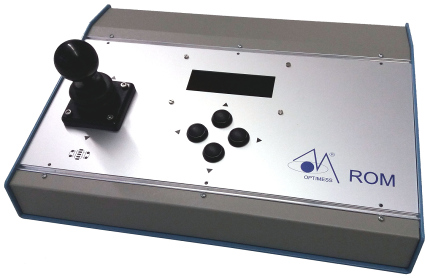

Пульт управления (BEP ROM)

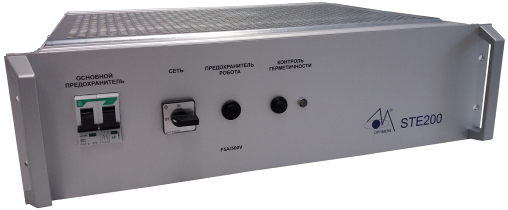

Блок питания (STE200)
Рисунок 2 (лист 2 из 3)

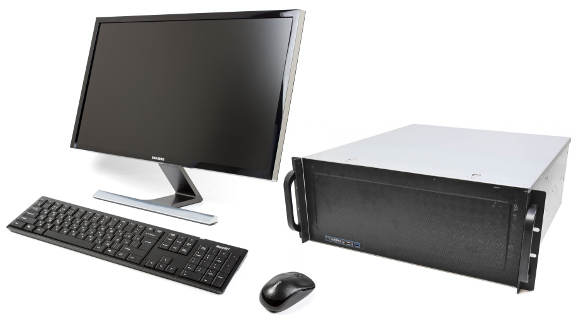

Оборудование обработки информации Рисунок 2 (лист 3 из 3)
Место нанесения заводского номера
Рисунок 3 - Обозначение места нанесения заводского номера
Программное обеспечение
Программное обеспечение (ПО) «Optisonic SensorCal» предназначено для подготовки и настройки комплексов перед контролем трубопроводов.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
ПО «Optisonic View & Report» предназначено для выполнения контроля трубопровода, регистрации и визуализации измерений остаточной толщины стенки трубопровода с последующим сохранением результатов и их обработки.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Optisonic View & Report |
Optisonic SensorCal |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений остаточной толщины стенки трубопровода, мм - для исполнения ROM800 - для исполнения ROM400 |
от 3 до 20 от 3 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений остаточной толщины стенки трубопровода, мм |
±0,5 |
|
Диапазон измерений координат остаточной толщины стенки трубопровода вдоль оси трубы, м |
от 0,050 до 80,000 |
|
Пределы допускаемой абсолютной погрешности измерений координат остаточной толщины стенки трубопровода вдоль оси трубы, мм |
±50 |
|
Диапазон измерений длительности временных интервалов, мкс |
от 100 до 170 |
|
Пределы допускаемой абсолютной погрешности измерений длительности временных интервалов, мкс |
±1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон диаметров диагностируемых трубопроводов, мм - для исполнения ROM800 - для исполнения ROM400 |
от 800 до 1400 от 400 до 800 |
|
Диапазон показаний координат остаточной толщины стенки трубопровода вдоль оси трубы, м |
от 0 до 400 |
|
Диапазон показаний координат остаточной толщины стенки трубопровода по угловому положению в сечении трубы |
от 0 до 360° |
|
Минимальный размер дефекта, мм |
50x50 |
|
Количество ПЭП (каналов), шт. - для исполнения ROM800 - для исполнения ROM400 |
36 18 |
|
Количество точек контроля на 1 см трубы в продольном направлении, шт. - при стандартном режиме диагностики - при ускоренном режиме диагностики |
360 180 |
|
Скорость движения ВИП при диагностике, м/мин: - при стандартном режиме диагностики - при ускоренном режиме диагностики |
2 4 |
|
Скорость холостого хода при возврате ВИП, м/мин |
4 |
|
Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Г ц |
230±23 50±1 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры ВИП (длинахдиаметр), мм, не более: - для исполнения ROM800 |
2000x1400 |
|
- для исполнения ROM400 |
1350x800 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - управляемой кабельной лебедки (KTR400-E/ROM); |
1260x900x850 |
|
- блока питания (STE200); |
500x410x170 |
|
- пульта управления (BEP ROM); |
300x230x80 |
|
- оборудования обработки информации |
400x300x80 |
|
Масса, кг, не более: - внутритрубного инспекционного прибора (ВИП); |
320 |
|
- управляемой кабельной лебедки (KTR400-E/ROM); |
150 |
|
- блока питания (STE200); |
8 |
|
- пульта управления (BEP ROM); |
2 |
|
- оборудования обработки информации |
3 |
|
Условия эксплуатации комплекса: - температура окружающей среды, °C |
от +15 до +35 |
|
- относительная влажность, %, не более |
80 |
|
Температура среды эксплуатации ВИП, °С |
от +5 до +60 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность комплексов
|
Наименование |
Обозначение |
Количество |
|
Комплекс внутритрубной диагностики* |
ROM |
1 шт. |
|
Внутритрубный инспекционный прибор |
- |
1 шт. |
|
Управляемая кабельная лебедка |
KTR400-E/ROM |
1 шт. |
|
Блок питания |
STE200 |
1 шт. |
|
Пульт управления |
BEP ROM |
1 шт. |
|
Оборудование обработки информации |
- |
1 шт. |
|
Труба 18 м** |
- |
1 шт. |
|
Стенд** |
- |
1 шт. |
|
Руководство по эксплуатации |
К.ОМ800/400/000.000.РЭ |
1 экз. |
|
*Исполнение в соответствии с заказом. **Опционально, в соответствии с требованиями заказчика. | ||
Сведения о методах измерений
приведены в разделе «Запись данных измерений» руководства по эксплуатации.
Нормативные документы
ТУ 4276-001-68948756-2024 «Комплексы внутритрубной диагностики ROM.
Технические условия».
