Источники-измерители Б6-9
| Номер в ГРСИ РФ: | 95309-25 |
|---|---|
| Производитель / заявитель: | ООО "Остек-Электро", г.Москва |
Источники-измерители Б6-9 (далее - источники-измерители) предназначены для воспроизведения и измерения воспроизводимых значений напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95309-25 |
| Действует | по 23.04.2030 |
| Наименование | Источники-измерители |
| Модель | Б6-9 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 800d22f0-17a4-5bac-fcf3-90c4ec809add |
Производитель / Заявитель
Общество с ограниченной ответственностью "Остек-Электро" (ООО "Остек-Электро"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95309-25: Описание типа
2025-95309-25.pdf
|
Скачать | 307 КБ | |
|
95309-25: Методика поверки
2025-mp95309-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Источники-измерители Б6-9 (далее - источники-измерители) предназначены для воспроизведения и измерения воспроизводимых значений напряжения и силы постоянного тока.
Описание
Принцип действия источников-измерителей основан на воспроизведении заданного напряжения или силы постоянного тока и одновременном измерении напряжения и (или) тока. Измерение силы постоянного тока производится на основе закона Ома за счет падения напряжения постоянного тока на внутренних шунтах источника-измерителя.
Конструктивно источники-измерители выполнены в виде блока темно-синего цвета, на лицевой панели которого расположены: кнопка включения, функциональные кнопки управления, экран и измерительные разъемы.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид источников-измерителей с указанием места нанесения знака утверждения типа представлен на рисунке 1. Вид сзади источников-измерителей с указанием места нанесения заводского номера представлен на рисунке 2. Нанесение знака поверки на источники-измерители не предусмотрено. Способ ограничения доступа к местам настройки -нанесение пломбы в виде наклейки, разрушающейся после повреждения, на крепежный винт, фиксирующий верхнюю крышку источников-измерителей.
Место нанесения знака
утверждения типа

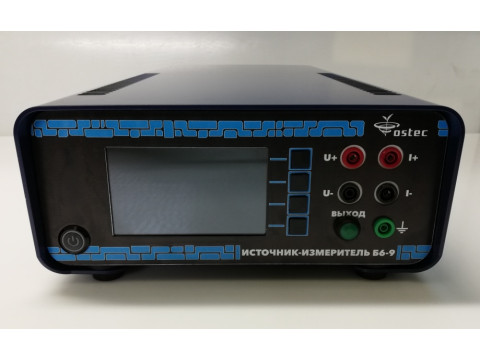

Рисунок 1 - Общий вид источников-измерителей с указанием места нанесения знака утверждения типа
Место нанесения пломбировочной наклейки
Место нанесения заводского

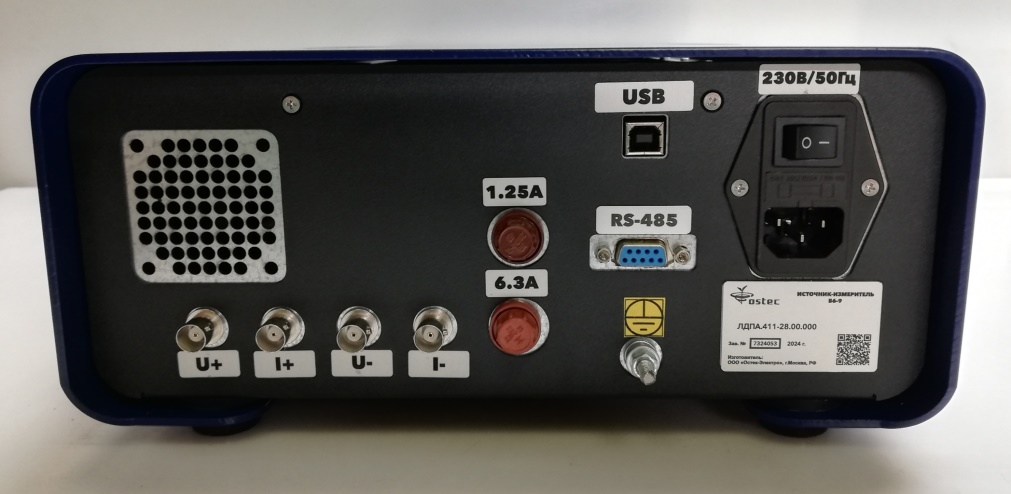

Рисунок 2 - Вид сзади источника-измерителя с указанием места нанесения заводского номера и места нанесения пломбировочной наклейки
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает функционирование источников-измерителей и управление интерфейсом. Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики источников-измерителей нормированы с учетом влияния метрологически значимой части встроенного ПО.
Конструкция источников-измерителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО источников-измерителей идентифицируется посредством указания версии в руководстве по эксплуатации.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО источников-измерителей приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
1.x |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1); - номер версии метрологически незначимой части ПО (х), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, В |
от 10 до 500 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений напряжения постоянного тока, %: от 10 до 20 В включ. св. 20 до 50 В включ. св. 50 до 150 В включ. св. 150 до 500 В включ. |
±4 ±2 ±0,5 ±0,1 |
|
Верхние пределы воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА |
2; 20; 200 |
|
Нижний предел воспроизведения и измерения воспроизводимых значений силы постоянного тока, мА |
0,001 |
|
Пределы допускаемой относительной погрешности воспроизведения и измерения воспроизводимых значений силы постоянного тока, % |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - номинальная частота переменного тока, Гц |
230±23 50 |
|
Потребляемая мощность, В^А, не более |
100 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
530х305х135 |
|
Масса, кг, не более |
9 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при +25 °С, % - атмосферное давление, кПа |
от +15 до +35 до 75 от 84 до 107 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на переднюю панель источников-измерителей любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник-измеритель |
Б6-9 |
1 шт. |
|
Руководство по эксплуатации |
ЛДПА.411-28.00.000РЭ |
1 экз. |
|
Формуляр |
ЛДПА.411-28.00.000ФО |
1 экз. |
|
Комплект измерительных кабелей |
- |
1 шт. |
|
Кабель питания |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 3 «Устройство и работа» документа ЛДПА.411-28.00.000РЭ «Источники-измерители Б6-9. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
ЛДПА.411-28.00.000ТУ «Источники-измерители Б6-9. Технические условия».
