Спектрофотометры UNICO
| Номер в ГРСИ РФ: | 95310-25 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | "UNICO (Shanghai) Instrument Co. Ltd.", Китай |
Спектрофотометры UNICO (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых, жидких, газообразных образцов различного происхождения, а также для количественного анализа жидких проб различного назначения в рабочем спектральном диапазоне.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95310-25 |
| Действует | по 23.04.2030 |
| Наименование | Спектрофотометры |
| Модель | UNICO |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b504f029-7e02-e3c9-cfc1-be5641c70f7f |
Производитель / Заявитель
"UNICO (Shanghai) Instrument Co. Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 103 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95310-25: Описание типа
2025-95310-25.pdf
|
Скачать | 320.8 КБ | |
|
95310-25: Методика поверки
2025-mp95310-25.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Спектрофотометры UNICO (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания твердых, жидких, газообразных образцов различного происхождения, а также для количественного анализа жидких проб различного назначения в рабочем спектральном диапазоне.
Описание
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока, прошедшего через контрольный образец, и светового потока, прошедшего через исследуемый образец, или светового потока, отраженного от исследуемого образца.
Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания.
Спектрофотометры выпускают в следующих модификациях: 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T. Модификации отличаются конструкцией, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.
Спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST построены по однолучевой оптической схеме.
Спектрофотометры модификаций 2804, 2804T построены по двухлучевой оптической схеме.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источников излучения в спектрофотометрах используются галогенная лампа для модификаций 1201, 2100, работающих в видимой области спектра, и система, состоящая из галогенной и дейтериевой ламп для модификаций 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T, работающих в ультрафиолетовой области и видимой области спектра.
В качестве приемника в спектрофотометрах используется фотодиод.
Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет серийный номер, расположенный на задней панели средства измерений. Серийный номер имеет цифровой, буквенный или буквенноцифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1-4. Место нанесения серийного номера на спектрофотометры представлено на рисунке 5.
Рисунок 2 - Общий вид спектрофотометров модификаций 2100, 2100UV
Рисунок 3 - Общий вид спектрофотометров модификаций 2800, 2802S, 2804

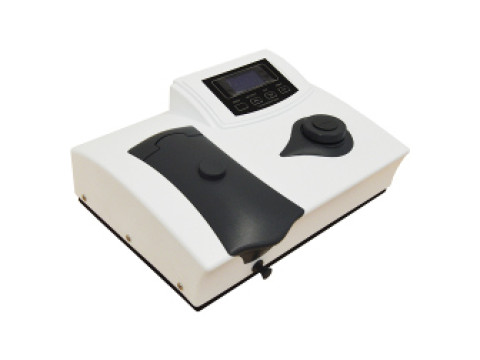

Рисунок 1 - Общий вид спектрофотометров модификации 1201
Рисунок 4 - Общий вид спектрофотометров модификаций 2800T, 2802ST, 2804T
Серийный номер спектрофотометра
Рисунок 5 - Место нанесения серийного номера на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрофотометры модификации 1201 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью клавиатуры и цифрового табло.
Спектрофотометры модификаций 2100, 2100UV оснащены встроенным ПО и управляются с помощью клавиатуры и жидкокристаллического дисплея.
Спектрофотометры модификаций 2800, 2802S, 2804 оснащены встроенным ПО и управляются с помощью клавиатуры и матричного жидкокристаллического дисплея.
Спектрофотометры модификаций 2800T, 2802ST, 2804T оснащены встроенным ПО и управляются с помощью сенсорного экрана.
Также спектрофотометры модификаций 1201, 2100, 2100UV, 2800, 2800T, 2802S, 2802ST, 2804, 2804T могут оснащаться внешним ПО, которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
З |
начение для модификаций | |
|
1201 |
2100, 2100UV |
2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии (идентификационный номер) ПО |
12.ХХ* |
10.Х.Х.Х* |
2.ХХ.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
1201 |
2100, 2100UV |
2800, 2800T, 2802S, 2802ST, 2804, 2804T | |
|
Идентификационное наименование ПО |
UA12 |
КЗ Analyst |
UV-Vis Analyst |
|
Номер версии (идентификационный номер) ПО |
1.Х* |
2.Х.Х* |
5.ХХ* |
|
Цифровой идентификатор ПО |
- |
- |
- |
|
* «Х» не относится к метрологически значимой части ПО и принимает значение от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значение от 00 до 99; после последней цифры номера версии ПО допускаются дополнительные буквенные и математические обозначения. | |||
Технические характеристики
Таблица 3 - Метрологические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
|
Наименование характеристики |
Значение для модификации | ||
|
1201 |
2100 |
2100UV | |
|
Спектральный диапазон, нм |
от 315 до 1100 |
от 190 до 1100 | |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | ||
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. - от 315 до 400 нм включ. - св. 400 до 800 нм включ. - св. 800 до 1100 нм включ. |
- ±1,0 ±0,5 ±1,0 |
±1,0 -±0,5 ±1,0 | |
Таблица 4 - Метрологические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
|
Наименование характеристики |
Значение для модификации | |||||
|
2800 |
2800T |
2802S |
2802ST |
2804 |
2804T | |
|
Спектральный диапазон, нм |
от 190 до 1150 | |||||
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | |||||
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | |||||
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. - св. 400 до 800 нм включ. - св. 800 до 1150 нм включ. |
±1,0 ±0,5 ±1,0 | |||||
Таблица 5 - Основные технические характеристики спектрофотометров модификаций 1201, 2100, 2100UV
|
Наименование характеристики |
Значение для модиф |
шкации | |
|
1201 |
2100 |
2100UV | |
|
Оптическая схема |
однолучевая | ||
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 125 | ||
|
Диапазон показаний оптической плотности, Б |
от -0,3 до 3,0 | ||
|
Выделяемый спектральный интервал (спектральная ширина щели), нм |
4,0 |
2,0 |
2,0 |
|
Уровень рассеянного света, %, не более |
0,3 |
0,3 |
0,05 |
|
Дрейф показаний, Б/ч, не более |
±0,002 | ||
|
Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более |
- |
±0,002 | |
|
Параметры электрического питания: | |||
|
- напряжение переменного тока, В |
220*" | ||
|
- частота переменного тока, Г ц |
50±1 | ||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
425 330 180 |
490 370 220 |
490 370 220 |
|
Масса, кг, не более |
7 |
12 |
13 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 20 до 80 от 84 до 106 | ||
|
Потребляемая мощность, ВА, не более |
80 | ||
Таблица 6 - Основные технические характеристики спектрофотометров модификаций 2800, 2800Т, 2802S, 2802ST, 2804, 2804T
|
Наименование характеристики |
Значение для модификации | |||||
|
2800 |
2800T |
2802S |
2802ST |
2804 |
2804T | |
|
Оптическая схема |
однолучевая |
двухлучевая | ||||
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 200 | |||||
|
Диапазон показаний оптической плотности, Б |
от -0,3 до 5,0 | |||||
|
Выделяемый спектральный интервал (спектральная ширина щели), нм |
1,8 |
1,8 |
0,5; 1,0; 2,0; 4,0 |
0,5; 1,0; 2,0; 4,0 |
1,8 |
1,8 |
|
Уровень рассеянного света, %, не более |
0,05 | |||||
|
Дрейф показаний, Б/ч, не более |
±0,001 | |||||
|
Отклонение нулевой линии от среднего значения (в диапазоне от 300 до 800 нм), Б, не более |
±0,001 | |||||
|
Параметры электрического питания: | ||||||
|
- напряжение переменного тока, В |
220±Да | |||||
|
- частота переменного тока, Г ц |
50±1 | |||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
570 410 310 | |||||
|
Масса, кг, не более |
25 | |||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 20 до 80 от 84 до 106 | |||||
|
Потребляемая мощность, В^А, не более |
195 | |||||
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | ||
|
для модификаций | ||||
|
1201, 2100 |
2100UV |
2800, 2802S, 2804, 2802ST, 2800T, 2804T | ||
|
Спектрофотометр |
UNICO 1201/ UNICO 2100/ UNICO 2100UV/ UNICO 2800/ UNICO 2800T/ UNICO 2802S/ UNICO 2802ST/ UNICO 2804/ UNICO 2804T |
1 шт. |
1 шт. |
1 шт. |
|
Шнур питания |
- |
1 шт. |
1 шт. |
1 шт. |
|
Чехол от пыли |
- |
1 шт. |
1 шт. |
1 шт. |
|
Лампа галогенная запасная |
- |
1 шт. |
1 шт. |
1 шт. |
|
Заглушка - кюветодержатель для кюветы 10 мм, контрольных светофильтров и для компенсации темнового тока |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кюветодержатель 3-х позиционный для кювет стандарта КФК до 100 мм |
- |
1 шт. |
1 шт. |
1 шт. |
|
Кюветодержатель 4-х позиционный для кювет Евростандарта 10х10 мм |
- |
1 шт.* |
1 шт. |
1 шт. |
|
Набор кювет (кювета стеклянная 10х10 мм - 4 шт., кювета кварцевая 10х10 мм - 2 шт.) |
- |
1 комп.* |
1 комп. |
1 комп. |
|
Дополнительные принадлежности (галогенные, дейтериевые лампы, кюветы, кюветодержатели) |
- |
1 комп.* |
1 комп.* |
1 комп.* |
|
USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя |
UA12/ КЗ Analyst/ UV-Vis Analyst |
1 шт.* |
1 шт.* |
1 шт.* |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
1 экз. |
1 экз. |
|
Паспорт |
- |
1 экз. |
1 экз. |
1 экз. |
|
Персональный компьютер |
- |
1 шт.* |
1 шт.* |
1 шт.* |
|
Методика поверки |
- |
1 экз. |
1 экз. |
1 экз. |
|
*По заказу | ||||
Сведения о методах измерений
- главе 8 «Порядок работы» документа «Спектрофотометры UNICO 1201. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100. Руководство по эксплуатации»;
- главе 9 «Измерение оптической плотности и процента пропускания растворов», главе 10 «Определение концентраций растворов» документа «Спектрофотометры UNICO 2100UV. Руководство по эксплуатации»;
- главе 10 «Режим T%/Abs/C», главе 11 «Количественный режим» документа «Спектрофотометры UNICO 2800, 2802S, 2804. Руководство по эксплуатации»;
- главе 5 «Режим «основной», главе 6 «Количественный анализ» документа «Спектрофотометры UNICO 2800Т, 28O2ST, 2804Т. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Т ехническая документация производителя «UNICO (Shanghai) Instrument Co. Ltd.», Китай;
Приказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
