Манометры дифференциальные показывающие CAPSUHELIC
| Номер в ГРСИ РФ: | 95314-25 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Dwyer Instruments, Inc.", США |
Манометры дифференциальные показывающие CAPSUHELIC (далее - манометры) предназначены для непрерывных измерений дифференциального и избыточного давлений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95314-25 |
| Наименование | Манометры дифференциальные показывающие |
| Модель | CAPSUHELIC |
| Идентификатор записи ФИФ ОЕИ | 8ba2ec1c-667c-fa42-7878-9054067fc228 |
Производитель / Заявитель
"DWYER INSTRUMENTS, Inc", США
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95314-25: Описание типа
2025-95314-25.pdf
|
Скачать | 233.1 КБ | |
|
95314-25: Методика поверки
2025-mp95314-25.pdf
|
Скачать | 827.6 КБ |
Описание типа
Назначение
Манометры дифференциальные показывающие CAPSUHELIC (далее - манометры) предназначены для непрерывных измерений дифференциального и избыточного давлений.
Описание
Принцип действия манометров заключается в следующем: под воздействием давления происходит смещение диафрагмы и калиброванной пружины, вызывающих изменение напряженности магнитного поля. Спираль свободно перемещается пропорционально напряженности магнитного поля, смещая стрелку относительно шкалы.
Манометры представляют собой однострелочные приборы с корпусом из литого алюминия, пропитанного твердым покрытием, чувствительным элементом в виде диафрагмы. Диафрагма связана пластинчатой калиброванной пружиной с магнитом, расположенным вблизи спирали. Спираль имеет высокую магнитную проницаемость и совмещается с линиями магнитного поля, сохраняя, таким образом, минимальный зазор между внешней кромкой спирали и магнитом.
Корпуса манометров выполнены в неразборном исполнении.
Манометры изготавливаются в двух модификациях 4015 и 4080, которые отличаются диапазоном измерений.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на боковую поверхность манометра.
Пломбирование корпуса манометров не предусмотрено.
Общий вид манометров представлен на рисунке 1.
Место нанесения заводского номера представлено на рисунке 2.
Место нанесения знака поверки представлено на рисунке 3.

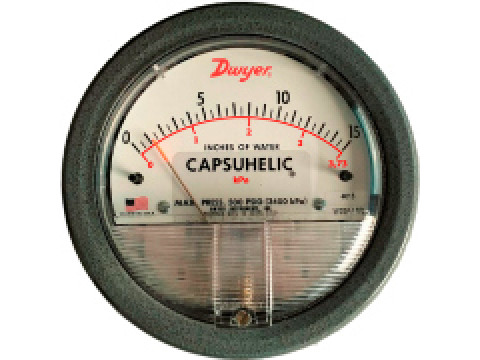

Рисунок 1
Общий вид манометров
Места нанесения заводского номера и знака утверждения типа
Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки
Р и с у н о к 3 - Место нанесения знака поверки
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
4015 |
4080 | |
|
Диапазон измерений давлений, кПа1) |
от 0 до 3,73 |
от 0 до 19,91 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности прибора, %2)3) |
±3,0 | |
|
Вариация показаний, % от диапазона измерений |
IyI | |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной отклонением температуры окружающей среды от нормальных условий, %/°С |
±0,1 | |
|
Нормальные условия эксплуатации: - температура окружающей среды, °C - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 98 от 84 до 106,7 | |
Примечание:
1) Диапазон измерений равен диапазону показаний. Приборы могут быть отградуированы
в других единицах измерения давления, допущенных к применению в Российской Федерации.
2) Класс точности приборов соответствует пределу их допускаемой основной приведенной к диапазону измерений погрешности.
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификаций | |
|
4015 |
4015 | |
|
Температура измеряемой среды, °C: |
от -40 до +200 | |
|
Рабочая среда |
Воздух, совместимые газы и жидкости на основе масла | |
|
Габаритные размеры (диаметр корпуса хглубина), мм, не более |
128х80 | |
|
Масса, кг, не более: |
1,5 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, %, не более |
от -55 до + 70 98 | |
Т а б л и ц а 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится типографским способом на титульные листы паспорта и на маркировочную этикетку, приклеиваемую на боковую поверхность манометра.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометры дифференциальные показывающие |
CAPSUHELIC |
1 шт. |
|
Паспорт |
_ |
1 шт. |
|
Монтажный комплект |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Описание» паспорта
Нормативные документы
Приказ Росстандарта от 31 августа 2021 г. №1904 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1405 Па»;
Стандарт предприятия «DWYER INSTRUMENTS, Inc».
