Полигон гравиметрический широкодиапазонный Казанский
| Номер в ГРСИ РФ: | 95315-25 |
|---|---|
| Категория: | Гравиметры |
| Производитель / заявитель: | ООО "ТНГ-Казаньгеофизика" (ТНГ-КГФ), г.Казань |
Полигон гравиметрический широкодиапазонный Казанский (далее по тексту -полигон) предназначен для измерений разности ускорения свободного падения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95315-25 | ||||||
| Наименование | Полигон гравиметрический широкодиапазонный Казанский | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 60931960-2903-68a3-9243-46d08a1d09ac | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Общество с ограниченной ответственностью "ТНГ-Казаньгеофизика" (ООО "ТНГ-КГФ"), г. Казань
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95315-25: Описание типа
2025-95315-25.pdf
|
Скачать | 544.8 КБ | |
|
95315-25: Методика поверки
2025-mp95315-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Полигон гравиметрический широкодиапазонный Казанский (далее по тексту -полигон) предназначен для измерений разности ускорения свободного падения.
Описание
К настоящему типу относится полигон с заводским номером 1. В основу принципа действия полигона заложена пространственная стабильность его пунктов.
Полигон расположен в районе города Казань.
Полигон состоит из шести гравиметрических пунктов (далее по тексту - пунктов): № 1, № 2, № 4, № 5, № 6 и № 7. Максимальный перепад значений силы тяжести на пунктах полигона составляет 100,964 мГал (между пунктами 1 и 7). Пункт № 4, расположенный в районе д. Татарское Макулово, используется в качестве центрального опорного гравиметрического пункта полигона, первой марке данного пункта присвоено условное значение 0,000 мГал.
Пункты №2, 4, 5, 6, 7 закреплены бетонными монолитами в соответствии с Инструкцией по развитию высокоточной государственной гравиметрической сети России (ГКИНП (ГНТА) 04-122-03, Тип 167). Верхняя площадка монолитов оборудована металлической центральной маркой и установочными местами для одновременного измерения четырьмя гравиметрами Scintrex CG-5 или CG-6. Пункты № 4, 5, 6 оборудованы в 2013 г., пункты № 2 и 7 оборудованы в 2020 г.
На каждом пункте полигона установлена информационная табличка, фотография которой приведена на рисунке 1. Заводской номер наносится типографским способом в паспорт и методом гравировки на информационную табличку, расположенную на бетонном основании пункта. Формат заводского номера цифровой. Нанесение знака поверки на средство измерений не предусмотрено.
полигон КАЗАНСКИЙ ГРАВИМЕТРИЧЕСКИЙ ШИРОКОДИАПАЗОННЫЙ Зав. № 1
Гравиметрический пункт № 1 охраняется государством ООО «ТНГ-Каэаньгеофизика»
420080, Россия, Республика Татарстан
г, Казань, ул. Тэцевская,27 Тел: (843) 571-91-69 E-mail: kgf@tng-kazan.rw
2024 г.
Рисунок 1 - Информационная табличка гравиметрического пункта №1.

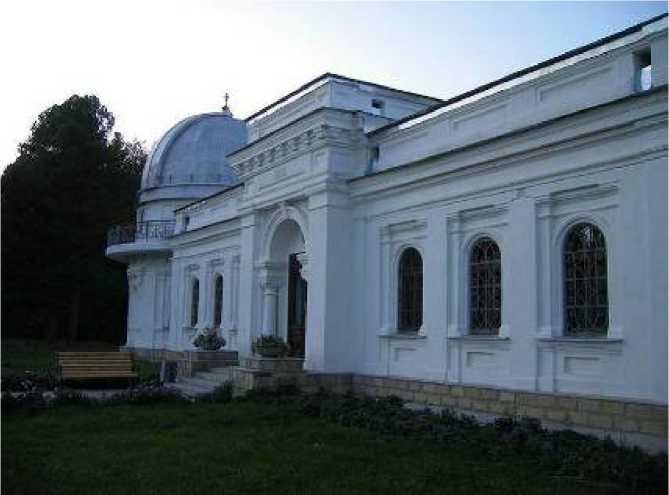

Центральная марка пункта № 1, расположенного на бетонном основании в подвальном помещении здания астрономической обсерватории (пос. Октябрьский, ул. АОЭ, д.7 к2) является пунктом государственной фундаментальной астрономо-геодезической сети (ФАГС). Фотография здания, где расположен пункт № 1, представлена на рисунке 2.
Рисунок 2 - Здание, где расположен пункт №1.

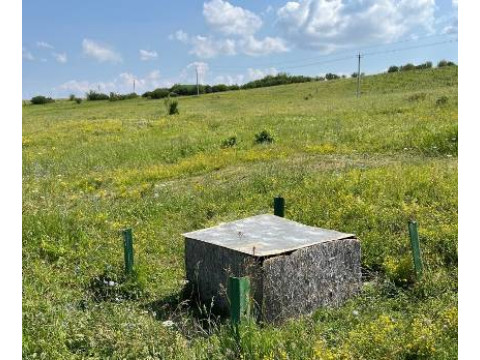

Пункт №2 расположен в г. Казань на территории ООО «ТНГ-Казаньгеофизика». Пункты №4, №5, №6 и №7 расположены вдали от населённых пунктов, промышленных предприятий, водоёмов, лесных массивов и дорог с интенсивным движением транспорта, что обеспечивает низкий уровень сейсмического и техногенного шумов. Внешний вид загородного гравиметрического пункта представлен на рисунке 3.
Рисунок 3 - Гравиметрический пункт. Внешний вид.

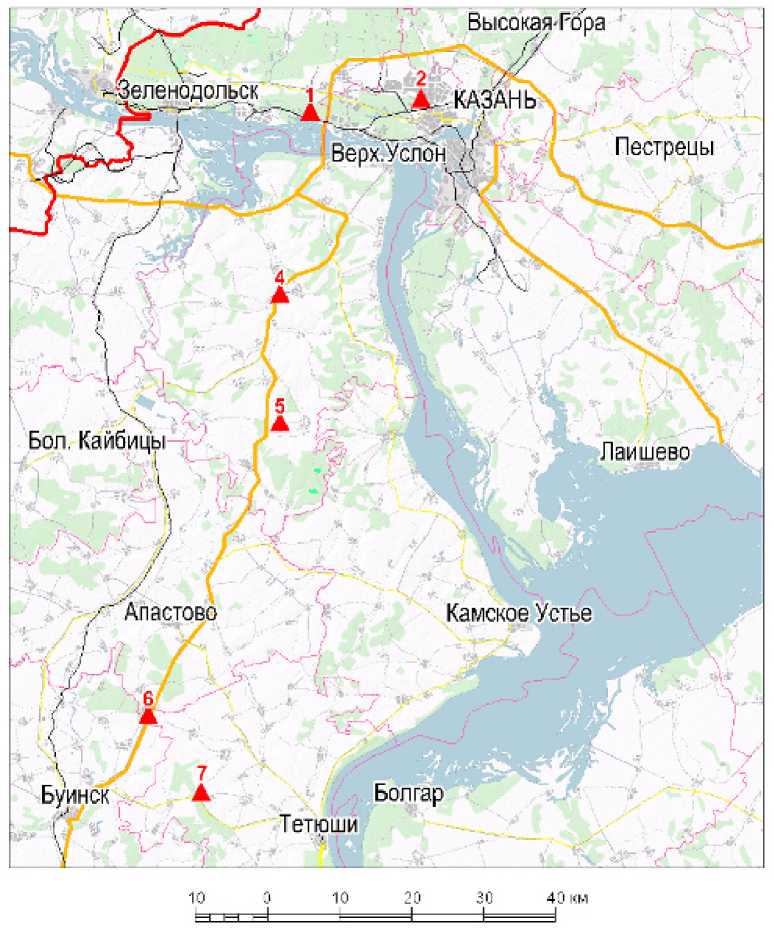

Схема расположения всех пунктов гравиметрического полигона представлена на рисунке 4. Значения приращений ускорения свободного падения для каждого из пунктов относительно опорного пункта №4 представлены в таблице 1.
Рисунок 4 - Схема расположения пунктов полигона
Таблица 1 - Значения приращений ускорения свободного падения для каждого из пунктов
относительно опорного пункта №4
|
Номер пункта |
Наименование пункта |
Приращение ускорения свободного падения Ag, мГ ал |
|
1 |
Обсерватория имени В. П. Энгельгардта |
17.509 |
|
2 |
ООО «ТНГ-Казаньгеофизика» |
10.986 |
|
4 |
Татарское Макулово |
0.000 |
|
5 |
Майдан |
-42.783 |
|
6 |
Большое Фролово |
-75.651 |
|
7 |
Кушкуй |
-83.450 |
Технические характеристики
Метрологические, технические характеристики и показатели надежности полигона приведены в таблицах 2, 3, 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений приращений ускорения свободного падения, мГал |
От 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений приращений ускорения свободного падения, мГ ал |
±0,03 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество пунктов, шт. |
6 |
|
Размеры поперечного сечения гравиметрического пункта, м, не менее - длина - ширина |
1 1 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +45 |
|
- уровень сейсмического шума в диапазоне частот от 0.1 до 100 Гц на каждом из пунктов, м2/с3, не более |
5-10’4 |
Таблица 4- Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
50 |
|
Наработка до отказа, ч, не менее |
100000 |
Знак утверждения типа
наносится на информационную табличку каждого пункта методом гравировки и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность полигона гравиметрического широкодиапазонного Казанского.
|
Наименование оборудования |
Обозначение |
Кол-во |
|
Полигон гравиметрический широкодиапазонный Казанский |
- |
1 шт |
|
Паспорт |
ПГШК.402133.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ПГШК. 402133.001 РЭ |
1 экз. |
Сведения о методах измерений
приведены в ПГШК. 402133.001 РЭ «Полигон гравиметрический широкодиапазонный
Казанский. Руководство по эксплуатации» в разделе 2 «Использование по назначению».
Нормативные документы
Приказ Росстандарта от 10 августа 2023 г. № 1614 «Государственная поверочная схема для средств измерений ускорения свободного падения»;
МИ 2680-2001 «Полигоны гравиметрические наземные. Методика аттестации».
