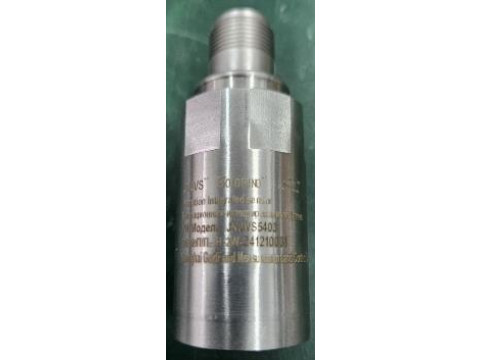

Датчики вибрации JNJVS5403

Наименование характеристики

Значение

Диапазоны измерений значений виброскорости (СКЗ), мм/с1)

от 0 до 12,8 от 0 до 25,4 от 0 до 50,8 от 0 до 76,2 от 0 до 127

Диапазон выходного тока, мА

от 4 до 20

Номинальное значение коэффициента преобразования на базовой частоте 160 Гц, мА/(мм^с-1):

- для датчика с диапазоном измерений от 0 до 12,8

- для датчика с диапазоном измерений от 0 до 25,4

- для датчика с диапазоном измерений от 0 до 50,8

- для датчика с диапазоном измерений от 0 до 76,2

- для датчика с диапазоном измерений от 0 до 127

1,25 0,63 0,31 0,21

0,13

Пределы допускаемого отклонения действительного значения коэффициента преобразования от номинального значения на базовой частоте 160 Гц, %

±10

Нелинейность амплитудной характеристики, %

±5

Диапазон рабочих частот с неравномерностью частотной характеристики ±5 %, Гц

от 10 до 1000

Диапазон рабочих частот с неравномерностью частотной характеристики ±3 дБ, Гц

от 4 до 2000

Относительный коэффициент поперечного преобразования, %, не более

5

Пределы допускаемого отклонения коэффициента преобразования от изменения температуры окружающей среды в диапазоне рабочих температур, %

±0,03

1) Диапазон измерений указан на корпусе датчика

Наименование характеристики

Значение

Нормальные условия измерений:

- температура окружающей среды, °С

от +15 до +25

Напряжение питания постоянного тока, В

от 15 до 30

Условия эксплуатации:

- температура окружающей среды, °С

от -55 до + 60 от -55 до +80

Маркировка взрывозащиты

0Ex ia IIC T6...T4 Ga Х;

Ex ia IIIC T2008 5°C.T2001 35°C Da Х

Габаритные размеры (диаметрхвысота), мм, не более

028x70

Масса, г, не более

160

Наименование

Количество

Датчики вибрации JNJVS5403

1 шт.

Паспорт

1 экз.
