Толщиномеры-гребенки
| Номер в ГРСИ РФ: | 95327-25 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО НТЦ "Эксперт" |
Толщиномеры-гребенки предназначены для измерений толщины неотвердевшего слоя лакокрасочных покрытий.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95327-25 |
| Действует | по 25.04.2030 |
| Наименование | Толщиномеры-гребенки |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fff3cd99-2280-1a78-810b-1f5288e70815 |
Производитель / Заявитель
Общество с ограниченной ответственностью научно-технический центр "Эксперт" (ООО НТЦ "Эксперт"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 40 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 25.12.2025 |
Поверители
Скачать
|
95327-25: Описание типа
2025-95327-25.pdf
|
Скачать | 255.1 КБ | |
|
95327-25: Методика поверки
2025-mp95327-25.pdf
|
Скачать | 844.7 КБ |
Описание типа
Назначение
Толщиномеры-гребенки предназначены для измерений толщины неотвердевшего слоя лакокрасочных покрытий.
Описание
Принцип действия основан на определении толщины покрытия путем контроля окрашивания зубьев после погружения прибора в неотвердевший («мокрый») слой исследуемого покрытия до касания основания опорными базами выбранной стороны устройства. За толщину покрытия принимается величина зазора между опорной базой и между значениями толщины, указанными на паре окрашенного и неокрашенного выступов.
Толщиномеры-гребенки представляют собой четырех- или шестиугольную металлическую пластину из нержавеющей стали с выступающими зубьями различной длины. В углах толщиномера-гребенки расположены одинаковые опорные базы. Над каждым из зубьев выгравировано значение расстояния от края этого зуба до оси между двумя опорными базами используемой стороны.
К средствам измерений данного типа относятся толщиномеры-гребенки моделей:
- ГЛК-1, ГЛК-2 - имеют форму шестиугольника. Отличаются между собой диапазоном измерений;
- Г ЛК-3 - имеют форму прямоугольника.
Товарный знак^-^ наносится на лицевую сторону толщиномера-гребенки методом лазерной гравировки и на титульный лист паспорта толщиномеров-гребенок типографским методом.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки в местах, указанных на рисунках 1-3.
Пломбирование толщиномеров-гребенок от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид толщиномеров-гребенок представлен на рисунках 1-3.
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона

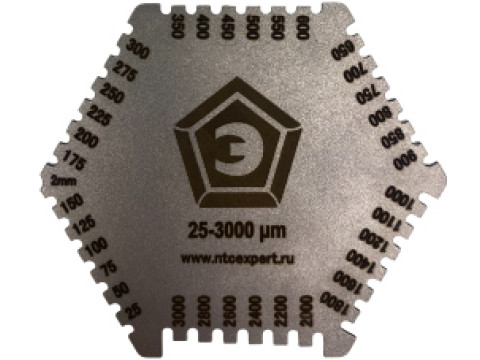

Рисунок 1 - Общий вид толщиномеров-гребенок модели ГЛК-1 с указанием места нанесения заводского номера
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона
Рисунок 2 - Общий вид толщиномеров-гребенок модели ГЛК-2 с указанием места нанесения заводского номера
Место нанесения заводского номера
а) - лицевая сторона
б) - оборотная сторона
Рисунок 3 - Общий вид толщиномеров-гребенок модели ГЛК-3 с указанием места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-1
|
Наименование характеристики |
Значения |
|
Диапазон измерений, мкм |
От 25 до 3000 |
|
Шаг измерений, мкм, в диапазоне измерений: | |
|
От 25 до 300 мкм включ. |
25 |
|
Св. 300 до 900 мкм включ. |
50 |
|
Св. 900 до 1200 мкм включ. |
100 |
|
Св. 1200 |
200 |
|
Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм |
±(0,003^Т+4) |
Таблица 2 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-2
|
Наименование характеристики |
Значения |
|
Диапазон измерений, мкм |
От 25 до 2000 |
|
Шаг измерений, мкм, в диапазоне измерений: От 25 до 300 мкм включ. |
25 |
|
Св. 300 до 1000 мкм включ. |
50 |
|
Св. 1000 |
100 |
|
Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм |
±(0,003^Т+4) |
Таблица 3 - Метрологические характеристики толщиномеров-гребенок модели ГЛК-3
|
Наименование характеристики |
Значения |
|
Диапазон измерений, мкм |
От 25 до 2000 |
|
Шаг измерений, мкм, в диапазоне измерений: | |
|
От 25 до 300 мкм включ. |
25 |
|
Св. 300 до 750 мкм |
50 |
|
900 мкм |
- |
|
1000 мкм |
- |
|
1150 мкм |
- |
|
1250 мкм |
- |
|
1400 мкм |
- |
|
1500 мкм |
- |
|
1650 мкм |
- |
|
1800 мкм |
- |
|
2000 мкм |
- |
|
Пределы допускаемой абсолютной погрешности, мкм, где Т-измеряемая толщина, мкм |
±(0,006^Т+4) |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значения для моделей | ||
|
ГЛК-1 |
ГЛК-2 |
ГЛК-3 | |
|
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
64х74х1 |
74х85х1 |
60х80х1 |
|
Масса, кг, не более |
0,05 |
0,05 |
0,05 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более |
От -20 до +45 80 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение | Комплектность |
|
Толщиномер-гребенка |
- |
1 шт. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Заметки по эксплуатации, порядок работы, поверка» паспорта толщиномеров-гребенок.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
ТУ 26.51.33-008-61670358-2024 «Толщиномеры-гребенки. Технические условия».
