ИК-Фурье-спектрометры ХРОМАТРОН
| Номер в ГРСИ РФ: | 95329-25 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ЗАО "Лабтех", г.Москва |
ИК-Фурье-спектрометры ХРОМАТРОН (далее по тексту - спектрометры) предназначены для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах по спектрам поглощения в инфракрасной области электромагнитного излучения в соответствии с методами (методиками) измерений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95329-25 |
| Действует | по 25.04.2030 |
| Наименование | ИК-Фурье-спектрометры |
| Модель | ХРОМАТРОН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0c3207cf-2afa-d9db-d935-025ee56e9aec |
Производитель / Заявитель
Акционерное общество "Лабтех" (АО "Лабтех"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95329-25: Описание типа
2025-95329-25.pdf
|
Скачать | 240.2 КБ | |
|
95329-25: Методика поверки
2025-mp95329-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
ИК-Фурье-спектрометры ХРОМАТРОН (далее по тексту - спектрометры) предназначены для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах по спектрам поглощения в инфракрасной области электромагнитного излучения в соответствии с методами (методиками) измерений.
Описание
Принцип действия спектрометров основан на измерении интенсивности оптического излучения, прошедшего через кювету с исследуемым образцом, в инфракрасной области спектра. Спектрометр включает в себя следующие основные составные части: инфракрасный источник излучения, интерферометр, приемник излучения, систему регистрации сигнала и его передачи в компьютер для обработки и хранения.
Основным блоком спектрометров является интерферометр, в котором при движении светоделителя происходит изменение разности хода между интерферирующими лучами. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет собой фурье-образ регистрируемого оптического спектра. Сам спектр в шкале волновых чисел получается после выполнения обратного преобразования Фурье интерферограммы.
Спектрометры конструктивно выполнены в виде настольных лабораторных приборов и выпускаются в следующих модификациях: FT-4500, FT-4700, FT-4900, которые отличаются друг от друга метрологическими характеристиками.
Нанесение знака поверки на спектрометры и пломбирование спектрометров не предусмотрено.
Обозначение типа спектрометров и обозначение модификации наносится на лицевую панель спектрометра в процессе изготовления корпуса спектрометра. Заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрометра, наносится на его информационную табличку (шильд), расположенную на его задней панели, методом печати в процессе её изготовления.
Общий вид спектрометров приведен на рисунках 1, 2, 3. Вид шильда с наименованием спектрометра и его заводским номером приведен на рисунке 4.
Рисунок 1 - Общий вид модификации FT-4500

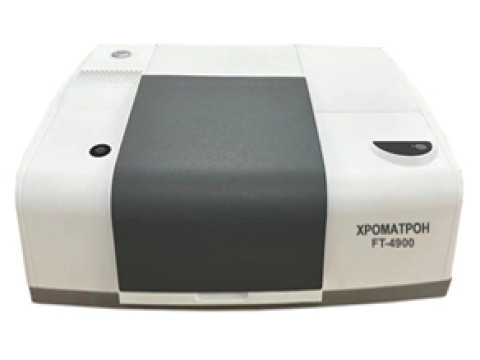

Рисунок 2 - Общий вид модификации FT-4900
Рисунок 3 - Общий вид модификации FT-4700
ГПГ ИК-Фурье-спектрометр ХРОМАТРОН L FIL Модификация FT-4900
л Зав № FT49000001.
Место нанесения знака утверждения типа
Год выпуска 2024 '
Напряжение: 220+22 В, 50+1 Гц
Обозначение типа
Место нанесения заводского номера
Рисунок 4 - Вид шильда с наименованием спектрометра и его заводским номером
Программное обеспечение
Спектрометры оснащены автономным программным обеспечением (далее по тексту -ПО) и встроенным ПО, которое выполняет аппаратные функции спектрометра и передает полученные данные в автономное ПО. Идентификационные данные встроенного ПО пользователю недоступны. Идентификационные данные автономного ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MILAS |
|
Номер версии (идентификационный номер) ПО |
1.х.хх |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии, и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквами «х»). | |
Метрологически значимая часть ПО выполняет следующие функции:
- обработка данных, поступающих от встроенного ПО;
- создание и хранение файлов интерферограмм и файлов спектров;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании последних.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон измерений по шкале волновых чисел, см-1 |
от 537 до 3100 |
|
Пределы допускаемой абсолютной погрешности шкалы волновых ____ -1 чисел, см |
±1,0 |
|
Отношение сигнал/шум1) (в интервале волновых чисел от 2000 см-1 до 2100 см-1, выделяемый спектральный интервал 1 см-1), не менее: - модификация FT-4500 - модификация FT-4700 - модификация FT-4900 |
30000:1 45000:1 46000:1 |
|
1) При использовании для расчета отношения сигнал/шум среднеквадратического значения шума | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон показаний по шкале волновых чисел, см-1 |
от 350 до 7800 |
|
Спектральное разрешение, см-1, не более |
1,0 |
|
Г абаритные размеры (ДхШхВ), мм, не более |
450x360x205 |
|
Масса, кг, не более |
15 |
|
Потребляемая мощность, В^А, не более |
60 |
|
Напряжение питания частотой (50±1) Гц, В |
220±22 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +17 до +28 75 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
8 |
Знак утверждения типа
наносится на информационную табличку (шильд), расположенную на задней панели спектрометра, методом печати при ее изготовлении и на титульный лист Руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 5 - Комплектность спектрометра
|
Наименование |
Обозначение |
Количество |
|
ИК-Фурье-спектрометр |
ХРОМАТРОН модификация FT-4500 или ХРОМАТРОН модификация FT-4700 или ХРОМАТРОН модификация FT-4900 |
1 шт. |
|
Паспорт |
26.51.53-003-51534358-2024 |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Шнур электропитания |
- |
1 шт. |
|
Защитный чехол от пыли |
- |
1 шт. |
|
Компакт-диск с программным обеспечением |
- |
1 шт. |
Сведения о методах измерений
приведены в эксплуатационном документе «ИК-Фурье-спектрометры ХРОМАТРОН, модификации FT-4500, FT-4700, FT-4900. Руководство по эксплуатации», подраздел 3.2 «Методика измерений».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными в установленном порядке методиками (методами) измерений.
Нормативные документы
ТУ 26.51.53-003-51534358-2024 «ИК-Фурье-спектрометры ХРОМАТРОН. Технические условия».
