Анализатор MATRIX-F II

Номер в ГРСИ РФ: 95333-25
Производитель / заявитель: Фирма "Bruker Optik GmbH", Германия
Скачать
95333-25: Описание типа
2025-95333-25.pdf
Скачать 2.6 MБ
95333-25: Методика поверки
2025-mp95333-25.pdf
Скачать 1.4 MБ
Нет данных о поставщике
Поверка
Анализатор MATRIX-F II поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализатор MATRIX-F II (далее - анализатор) предназначен для непрерывных измерений октанового числа по исследовательскому методу и объемной доли бензола в нефтепродуктах в поточном и стационарном режимах.

Информация по Госреестру

Основные данные
Номер по Госреестру 95333-25
Наименование Анализатор
Модель MATRIX-F II
Характер производства Единичное
Идентификатор записи ФИФ ОЕИ f4f75500-4086-c44f-7b9f-970701f99706
Испытания
Дата Модель Заводской номер
120152
Производитель / Заявитель

Bruker Optics GmbH & Co. KG, Германия

Поверка

Межповерочный интервал / Периодичность поверки
1 год
Зарегистрировано поверок
Найдено поверителей
Успешных поверок (СИ пригодно) 1 (100%)
Неуспешных поверок (СИ непригодно) 0 (0 %)
Актуальность информации 21.12.2025
Найти результаты поверки
Указан в паспорте или на самом приборе

Поверители

КтоПоверит
Онлайн-сервис метрологических услуг
Анализатор MATRIX-F II поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Скачать

95333-25: Описание типа
2025-95333-25.pdf
Скачать 2.6 MБ
95333-25: Методика поверки
2025-mp95333-25.pdf
Скачать 1.4 MБ

Описание типа

Назначение

Анализатор MATRIX-F II (далее - анализатор) предназначен для непрерывных измерений октанового числа по исследовательскому методу и объемной доли бензола в нефтепродуктах в поточном и стационарном режимах.

Описание

К данному типу средств измерений относится анализатор с заводским номером 120152.

Принцип действия анализатора основан на измерении интенсивности инфракрасного излучения, прошедшего через исследуемый образец.

Анализатор представляет собой автоматический стационарный прибор непрерывного действия. В состав анализатора входят: Фурье-БИК спектрометр с детектором, источник света (галогеновая лампа), оптоволоконный датчик, устанавливающийся в измерительную ячейку, ПК. Поток инфракрасного излучения от источника света подается по оптическому кабелю к измерительной ячейке. Излучение, прошедшее через пробу, частично поглощается и по оптическому кабелю подается к детектору. На основе полученного спектра анализатор определяет значения измеряемых показателей: октанового числа исследовательским методом и объёмной доли бензола.

На лицевой панели анализатора располагаются 12 коннекторов для измерительной ячейки и индикаторы. На задней панели находятся: кнопка для включения питания, разъём для подключения блока питания, 2 разъема USB общего назначения, разъем локальной сети RJ45. Заполнение ячейки анализатора при измерении в потоке происходит автоматически через систему пробоподготовки, обеспечивающую требуемый расход пробы через измерительную ячейку. При проведении измерений в режиме отключённого потока оптоволоконный датчик погружается в стакан с пробой.

Анализатор устанавливается в взрывозащищённый монтажный продуваемый шкаф ШПВ-100, соответствующий требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011.

Место нанесения заводской пломбы на корпус анализатора в виде наклейки обозначено на рисунке 2.

Общий вид анализатора приведен на рисунках 1-4.

Заводской номер имеет цифровой формат и нанесен типографским способом на таблички, расположенные на боковой и задней панели корпуса анализатора (шильдики), как показано на рисунке 5.

Нанесение знака поверки на корпус анализатора не предусмотрено.

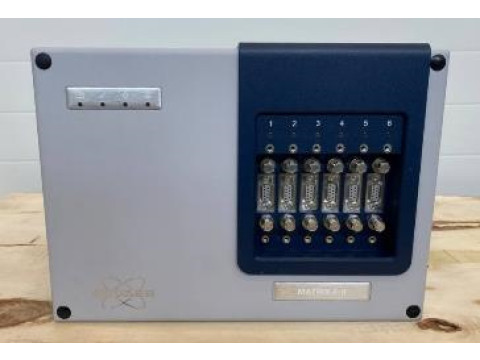

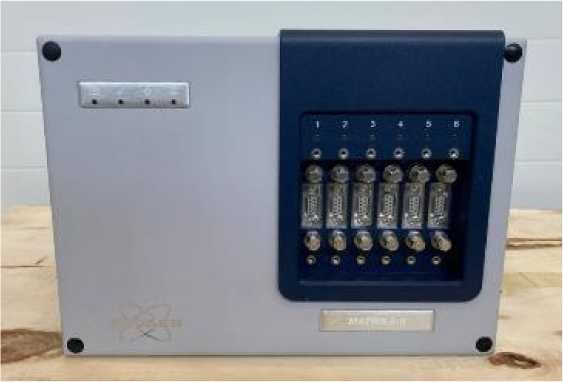

Рисунок 1 - Общий вид корпуса анализатора, вид спереди

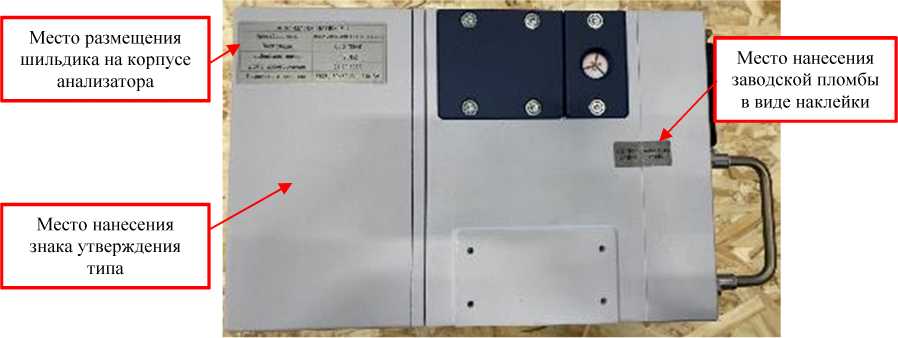

Рисунок 2 - Общий вид корпуса анализатора, вид сбоку

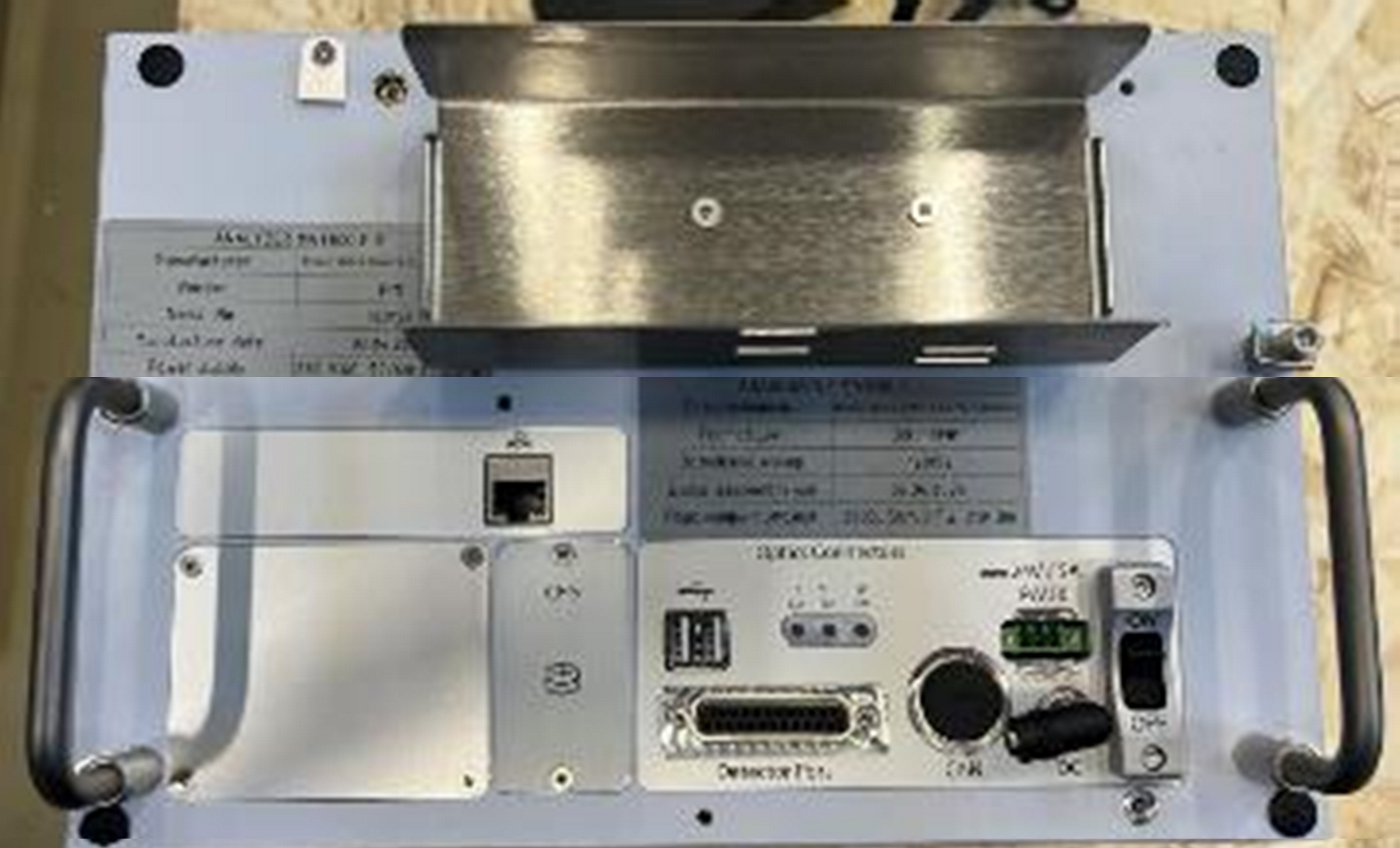

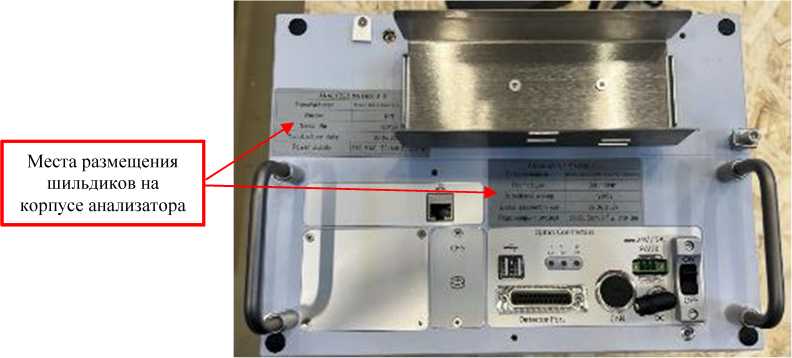

Рисунок 3 - Общий вид корпуса анализатора, вид сзади

Оптоволоконный датчик анализатора

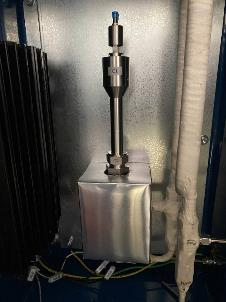

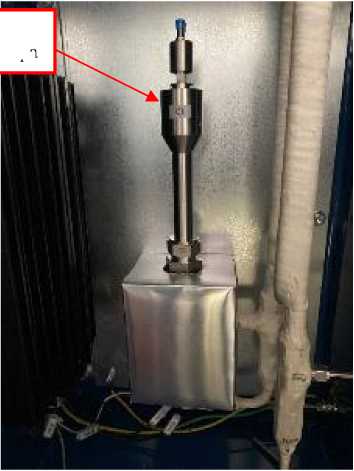

Рисунок 4 - Общий вид измерительной ячейки анализатора

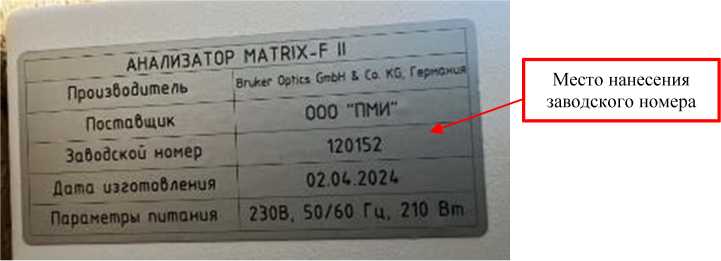

Рисунок 5 - Шильдик с заводским номером анализатора

Программное обеспечение

Анализатор оснащён встроенным программным обеспечением (далее - ПО) «firmware» и управляется от ПК, поставляемого в комплекте с анализатором, на котором установлено автономное ПО «OPUS».

Встроенное ПО «firmware» предназначено для реализации аппаратных функций анализатора, сбора первичных данных и передачи их в автономное ПО «OPUS». Встроенное ПО является полностью метрологически значимым.

Автономное ПО «OPUS» предназначено для управления работой анализатора и процессом измерений, для формирования инфракрасных спектров поглощения, построения и валидации градуировочных моделей, обработки полученных спектров при измерении и градуировке.

Идентификация автономного ПО «OPUS» осуществляется по запросу пользователя через меню анализатора путем вывода на экран версии ПО.

Защита ПО анализатора осуществляется программным методом путём разграничения уровней допуска с помощью пароля.

Влияние ПО учтено при нормировании метрологических характеристик.

Защита встроенного ПО анализатора от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО анализатора

Идентификационные данные ПО

Значение

Идентификационное наименование

firmware

OPUS

Номер версии (идентификационный номер) ПО

1.400 005

8.X*

Контрольная сумма

-

-

* Номер версии записывается в виде 8.X, где «8» является метрологически значимым, а «X» (число от 0 до 99) описывает модификации, которые не влияют на МХ СИ (интерфейс, устранение незначительных программных ошибок и т.п.).

Технические характеристики

Таблица 2 - Метрологические характеристики анализатора

Наименование характеристики

Значение

Диапазон измерений октанового числа по исследовательскому методу

от 90 до 102

Диапазон измерений объёмной доли бензола, %

от 0,1 до 1,0

Пределы допускаемой абсолютной погрешности измерений октанового числа по исследовательскому методу

±1,5

Пределы допускаемой относительной погрешности анализатора при измерении объёмной доли бензола, %

±10

Пределы допускаемого изменения выходного сигнала в течение 8 часов, в долях от относительной погрешности

±0,2

Таблица 3 - Технические характеристики анализатора

Наименование характеристики

Значение

Расход анализируемой среды через измерительную ячейку, дм3/мин, не более

0,25

Параметры электрического питания:

- напряжение переменного тока от сети переменного тока частотой 50/60 Гц, В

230±23

Потребляемая электрическая мощность, Вт, не более

210

Габаритные размеры, мм, не более

Корпус анализатора - высота

- ширина

- глубина

240

310

390

Оптоволоконный датчик анализатора

- диаметр

- длина

40

348

Масса, кг, не более - корпус анализатора - датчик

18

3

Условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %, не более

от +15 до +25

80

Маркировка взрывозащиты 1) 2)

1Ex pxb db IIC T4 Gb X

1) В соответствии с требованиями Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» ТР ТС 012/2011

2) Обеспечивается установкой анализатора во взрывозащищённый монтажный продуваемый шкаф ШПВ-100

Таблица 4 - Показатели надёжности анализатора

Наименование характеристики

Значение

Средний срок службы, лет

10

Средняя наработка до отказа, ч

30 000

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора рядом с шильдиком в виде наклейки, как показано на рисунке 2.

Комплектность

Таблица 5 - Комплектность анализатора

Наименование

Обозначение

Количество

Анализатор

MATRIX-F II

1 шт.

Персональный компьютер

ПК

1 шт.

Взрывозащищённый монтажный продуваемый шкаф

ШПВ-100

1 шт.

Руководство по эксплуатации

-

1 экз.

Комплект расходных материалов в соответствии со спецификацией изготовителя

-

1 набор

Паспорт

-

1 экз.

Сведения о методах измерений

приведены в документе «Анализатор MATRIX-F II. Руководство по эксплуатации», глава 5 «Проведение измерений».

Нормативные документы

Приказ Росстандарта от 10 июня 2021 г. № 988 «Об утверждении Государственной поверочной схемы для средств измерений содержания органических и элементорганических компонентов в жидких и твердых веществах и материалах»;

Техническая документация фирмы-изготовителя.
