Спектрометры рентгенофлуоресцентные энергодисперсионные ATM XRAY (далее -спектрометры) предназначены для измерений массовой доли элементов при многоэлементном анализе различных твердых, жидких и порошкообразных веществ и материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95346-25 |
| Действует | по 28.04.2030 |
| Наименование | Спектрометры рентгенофлуоресцентные энергодисперсионные |
| Модель | ATM XRAY |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b5a688ae-32ab-ca9a-c694-b0e5255af448 |
Производитель / Заявитель
"ZHEJIANG KANGLE GROUP IMPORT&EXPORT CO. LTD", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95346-25: Описание типа
2025-95346-25.pdf
|
Скачать | 887.7 КБ | |
|
95346-25: Методика поверки
2025-mp95346-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометры рентгенофлуоресцентные энергодисперсионные ATM XRAY (далее -спектрометры) предназначены для измерений массовой доли элементов при многоэлементном анализе различных твердых, жидких и порошкообразных веществ и материалов.
Описание
Принцип работы спектрометров заключается в возбуждении и последующей регистрации рентгеновского спектра характеристического излучения материала образца. Рентгеновское излучение, сгенерированное рентгеновской трубкой, направляется на поверхность анализируемого образца, вызывая флуоресценцию в рентгеновском диапазоне спектра. Это вторичное излучение, несущее информацию о элементном составе вещества образца, попадает на специализированный полупроводниковый детектор, усиленный сигнал с которого направляется в многоканальный импульсный анализатор и далее на компьютер для регистрации и записи энергетического спектра флуоресценции. Интенсивности излучения на определенных энергетических уровнях спектра несут информацию о концентрациях химических элементов в образце.
Конструктивно спектрометры выполнены в виде автоматических стационарных приборов, состоящих из основного блока и персонального компьютера, на который выводятся результаты измерений.
Спектрометры выпускаются двух моделей: ATM XRAY-X и ATM XRAY-С, отличающихся метрологическими и техническими характеристиками.
В спектрометры обеих моделей установлен кремниевый дрейфовый детектор (SDD).
В соответствии с требованиями заказчика для спектрометров модели ATM XRAY-X доступны различные карусели для образцов: 9-позиционные (с функцией вращения проб), 12-позиционные и 20-позиционные. Спектрометры модели ATM XRAY-С оснащены системой размещения проб, рассчитанной на один образец.
Управление работой спектрометров и обработка полученных данных осуществляется с помощью персонального компьютера по специализированному программному обеспечению.
Корпуса спектрометров изготавливают из металлических сплавов и из пластмассы, цвет корпусов определяется технической документацией изготовителя спектрометров. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Маркировочная табличка с серийным номером расположена на задней панели спектрометра. Серийный номер имеет цифровой или буквенно-цифровой формат и наносится методом лазерной печати, либо типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид
спектрометров представлен на рисунке 1. Место нанесения серийного номера представлено на рисунке 2.
модель ATM XRAY-X

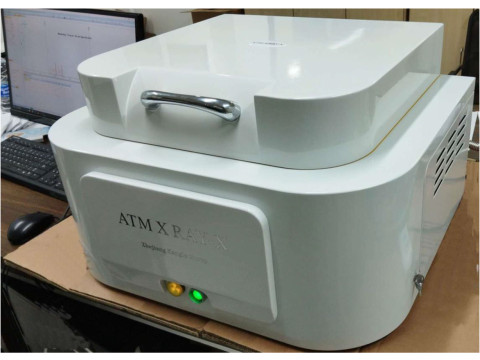

Рисунок 1 - Общий вид спектрометров рентгенофлуоресцентных энергодисперсионных ATM XRAY
модель ATM XRAY-С
Место нанесения серийного номера
модель ATM XRAY-X
модель ATM XRAY-С

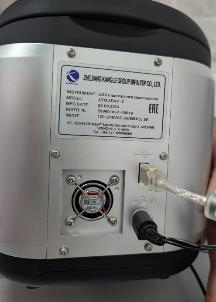

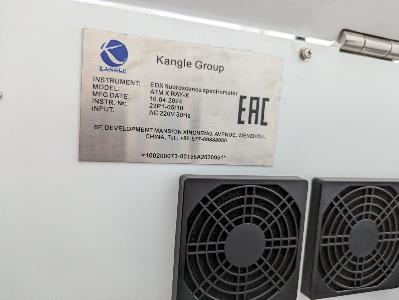

Рисунок 2 - Место нанесения серийного номера на спектрометры рентгенофлуоресцентные энергодисперсионные ATM XRAY
Программное обеспечение
Спектрометры поставляются с программным обеспечением (далее - ПО), которое управляет работой спектрометра, отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и спектры. Для модели ATM XRAY-X идентификационные данные ПО приведены в таблице 1. Для модели ATM XRAY-С изготовителем не предусмотрена визуализация идентификационных данных ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модели ATM XRAY-X |
|
Идентификационное наименование ПО |
EDXRF 6000 |
|
Номер версии (идентификационный номер) ПО |
V1.X1) |
|
Цифровой идентификатор ПО |
_ |
|
1) Х относится к метрологически незначимой части ПО и принимает значения от 0 до 999. Формат номера может содержать от 1 до 3 значений Х, разделенных точкой. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ATM XRAY-X3) |
ATM XRAY-С4) | |
|
Предел обнаружения Fe на линии Ka1), млн-1 |
0,2 |
0,5 |
|
Чувствительность Fe на линии Ka2), имп-с-1-%-1, не менее |
7-103 |
4-103 |
|
Предел допускаемого относительного среднего квадратического отклонения выходного сигнала Fe на линии Ka2), % |
0,5 |
1,0 |
|
1) При измерении содержания железа в стандартном образце ГСО 12173-2023 массовой доли борной кислоты в твердой матрице (БК-ТМ СО УНИИМ) 2) При измерении содержания железа в стандартном образце ГСО 11036-2018 с массовой долей железа от 0,90 % до 1,10 % (БК-ТМ СО УНИИМ) 3) При определении метрологических характеристик для данной модели установлен ток на рентгеновской трубке 600 мкА 4) При определении метрологических характеристик для данной модели установлен ток на рентгеновской трубке 100 мкА | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение для модели | |
|
ATM XRAY-X |
ATM XRAY-С | |
|
Энергетическое разрешение, эВ, не более |
129 |
129 |
|
Диапазон определяемых элементов |
от 9F до 92U |
от 12Mg до 92U |
|
Максимальная мощность рентгеновской трубки, Вт |
50 |
4 |
|
Максимальный ток рентгеновской трубки, мкА |
1000 |
200 |
|
Максимальное напряжение рентгеновской трубки, кВ |
50 |
50 |
|
Наименование характеристики |
Значение для модели | |
|
ATM XRAY-X |
ATM XRAY-С | |
|
Г абаритные размеры спектрометра, мм, не более - длина - ширина - высота |
388 645 578 |
212 258 258 |
|
Масса, кг, не более |
85 |
4,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220±5 50±1 |
220±10 50±1 |
|
Потребляемая мощность, В^А, не более |
200 |
50 |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +30 80 | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1. Спектрометр рентгенофлуоресцентный энергодисперсионный |
ATM XRAY |
1 шт. |
|
2. Персональный компьютер |
ПК |
1 шт. |
|
3. Программное обеспечение |
EDXRF / Explorer |
1 шт. |
|
4. Аппаратный ключ для доступа к программному обеспечению |
1 шт. | |
|
5. Вакуумная система |
1 шт. | |
|
6. Видеокамера высокого разрешения для наблюдения за образцом |
1 шт. | |
|
7. Встроенная автоматизированная система переключения коллиматоров |
1 шт. | |
|
8. Встроенная автоматизированная система переключения первичных фильтров |
1 шт. | |
|
9. Система напуска гелиевой атмосферы |
1 шт. | |
|
10. Устройство для вращения образца |
1 шт. | |
|
11. Автосамплер |
1 шт. | |
|
12. Кювета для порошкообразных образцов |
1 шт. | |
|
13. Кювета для жидких образцов |
1 шт. | |
|
14. Держатель для мелких образцов |
1 шт. | |
|
15. Майларовая пленка, рулон |
1 шт. | |
|
16. Руководство по эксплуатации |
1 экз. | |
|
17. Методика поверки |
1 экз. | |
|
Примечание - Позиции с 9 по 14 поставляются по отдельному Заказу | ||
Сведения о методах измерений
приведены в главе 4 «Эксплуатация прибора» документа «Спектрометры рентгенофлуоресцентные энергодисперсионные. Руководство по эксплуатации. ATM XRAY-X» и в главе 6 «Измерение образца» документа «Спектрометры рентгенофлуоресцентные энергодисперсионные. Руководство по эксплуатации. ATM XRAY-C».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Техническая документация «ZHEJIANG KANGLE GROUP IMPORT&EXPORT CO.LTD», Китай.
