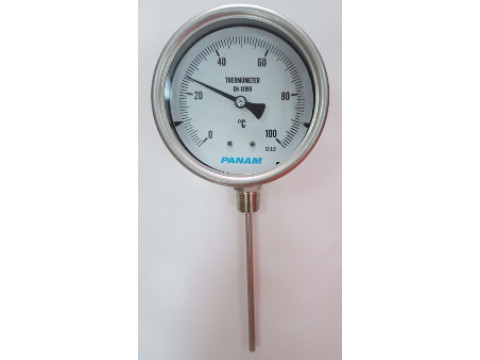

Термометры биметаллические PBMT

Термометр биметаллический 1 2 3 4 5 6 7 8 9 10

1. Номинальный диаметр корпуса, мм

63

63

100

100

115

115

150

150

160

160

2. Тип термометра

PBMT

Термометр биметаллический

3. Диаметр термобаллона, мм

06

6

08

8

10

10

12

12

4. Заполнение корпуса термометра

=

Без заполнения

LTS

Заполнение силиконовым маслом (для термометров с радиальным присоединением или креплением с переменным углом и диапазоном измерений до + 300°C, температура окружающей среды до + 65°C)

5. Тип монтажного присоединения

40

Без резьбы

60

Фиксированный штуцер с типом резьбы 1/2" NPT (М)

61

Фиксированный штуцер с типом резьбы 1/2" BSP (М)

70

Регулируемый штуцер с типом резьбы 1/2" NPT (М)

71

Регулируемый штуцер с типом резьбы 1/2" BSP (М)

72

Регулируемый штуцер с типом резьбы 3/4" NPT (М)

73

Регулируемый штуцер с типом резьбы 3/4" BSP (М)

74

Регулируемый штуцер с типом резьбы 1" NPT (М)

75

Регулируемый штуцер с типом резьбы 1" BSP (М)

76

Регулируемый штуцер с типом резьбы 1/2" NPT (F)

77

Регулируемый штуцер с типом резьбы 1/2" BSP (F)

90

Регулируемый штуцер с типом резьбы М20*1,5 (М)

110

Регулируемый штуцер с типом резьбы 1/4" NPT (М)

112

Регулируемый штуцер с типом резьбы 3/8" BSP (М)

113

Регулируемый штуцер с типом резьбы 1/4" BSP (М)

6. Тип присоединения корпус-штуцер

L

Радиальное (для всех диаметров корпуса термометра кроме 63 мм)

R

Аксиальное

E

Переменный угол

7. Длина термобаллона, мм

Х

от 63 до 1000

8. Диапазон показаний температуры, °С

0/50

от 0 до +50

0/60

от 0 до +60

Термометр биметаллический 1 2 3 4 5 6 7 8 9 10

0/80

от 0 до +80

0/100

от 0 до +100

0/120

от 0 до +120

0/150

от 0 до +150

0/160

от 0 до +160

0/200

от 0 до +200

0/250

от 0 до +250

0/300

от 0 до +300

0/400

от 0 до +400

0/450

от 0 до +450

0/500

от 0 до +500

0/550

от 0 до +550

0/600

от 0 до +600

-10/50

от -10 до +50

-10/110

от -10 до +110

-20/40

от -20 до +40

-20/60

от -20 до +60

-20/180

от -20 до +180

-30/50

от -30 до +50

-30/70

от -30 до +70

-40/40

от -40 до +40

-40/60

от -40 до +60

-40/160

от -40 до +160

-50/50

от -50 до +50

-50/100

от -50 до +100

-50/150

от -50 до +150

9. Единица измерений температуры

С

градус по Цельсию (°С)

10. Опции

NH

С маркировочным шильдиком

DA

Дополнительная маркировка циферблата

CS

Двойная шкала

SG

Безопасное ламинированное стекло

YW

Корпус из нержавеющей стали марки 316 L

EZ

Корректировка нуля (для термометров с радиальным присоединением или креплением с поворотным механизмом; для всех диаметров корпуса термометра кроме 63 мм)

LAT

Низкотемпературная версия (до -60°С)

LTS

Корпус термометра заполнен галокарбоновым маслом

ATX

Взрывозащенная версия ATEX

Примечание:

(1) указывается последовательно одна или несколько опции (при наличии).

,        40 69                д Mtefc

т       таиип    <-■ 1'1        В ■■■ ■ .x'ui

\U > Л W' • J'

\\Ч/”    „ 10\F'/         Хь. . МЖЯ

Jr

j/Йк""" w -------

•f '•          on-^ al        Место нанесения

hf-2Q V bU IL arh ■!          знака поверки

1 jo т ' at _________________

V о               ---

Лист № 4 Всего листов 8

Место

— нанесения заводского номера

■tattHTiie:i‘».«■.<■:* ___Д

жж

?г

Диапазон показаний температуры (шкала)(1), °С

Диапазон измерений температуры(1), °С

Пределы допускаемой абсолютной погрешности (А)(1) (2), °С (класс точности 1.0)(3)

Цена деления шкалы(1), °С

от 0 до +50

от +5 до +45

±1,0

1

от 0 до +60

от +5 до +55

±1,0

1

от 0 до +80

от +10 до +70

±1,0

1

от 0 до +100

от +10 до +90

±2,0

1

от 0 до +120

от +10 до +110

±2,0

1; 2

от 0 до +150

от +15 до +135

±2,0; ±5,0

1; 2; 5

от 0 до +160

от +15 до +145

±5,0

2; 5

от 0 до +200

от +20 до +180

±5,0

2; 5

от 0 до +250

от +25 до +225

±5,0

2; 5

от 0 до +300

от +30 до +270

±5,0; ±10,0

2; 5

от 0 до +400

от +40 до +360

±15,0

5; 10

от 0 до +450

от +45 до +400

±15,0

5; 10

от 0 до +500

от +50 до +450

±15,0

5; 10

от 0 до +550

от +55 до +500

±15,0

5; 10

от 0 до +600

от +60 до +540

±15,0

5; 10

от -10 до +50

от -5 до +45

±1,0

1

от -10 до +110

от 0 до +100

±2,0

1; 2

от -20 до +40

от -15 до +35

±1,0

1

от -20 до +60

от -10 до +50

±1,0

1

от -20 до +180

от 0 до +160

±2,0; ±5,0

1; 2; 5

от -30 до +50

от -20 до +40

±1,0

1

от -30 до +70

от -20 до +60

±1,0

1

от -40 до +40

от -30 до +30

±1,0

1

от -40 до +60

от -30 до +50

±2,0

1

от -40 до +160

от -20 до +140

±5,0

1; 2; 5

от -50 до +50

от -40 до +40

±2,0; ±4,0

1; 2

от -50 до +100

от -35 до +85

±5,0; ±10,0

1; 2; 5

от -50 до +150

от -30 до +130

±5,0

1; 2; 5

Примечания:

(1) - Конкретный диапазон показаний (измерений), значение погрешности и цены деления шкалы приведены в паспорте на термометры.

(2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.

(3) - Данный класс точности нормирован только в технической документации фирмы-изготовителя и наносится на циферблат термометра.

Наименование характеристики

Значение

Номинальный диаметр корпуса(1), мм

63; 100; 115; 150; 160

Диаметр термобаллона(1), мм

6; 8; 10; 12

Длина термобаллона(1), мм

от 63 до 1000

Масса термометра, кг, не более

10

Рабочие условия эксплуатации:

- температура окружающей среды, °С

- относительная влажность воздуха, %

от -60 до +60 до 98

(1) - Конкретные значения диаметра корпуса и термобаллона, длины термобаллона приведены в паспорте на термометры.

Наименование характеристики

Значение

Средний срок службы, лет, не менее

12

Средняя наработка до отказа, ч

100000

Наименование

Обозначение

Количество

Термометр биметаллический

PBMT

1 шт.

Паспорт

-

1 экз.
