Расходомеры электромагнитные Innotec Smart Flow
| Номер в ГРСИ РФ: | 95351-25 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | ООО "ИННОВАЦИЯ", г. Иркутск |
Расходомеры электромагнитные Innotec Smart Flow (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95351-25 |
| Действует | по 28.04.2030 |
| Наименование | Расходомеры электромагнитные |
| Модель | Innotec Smart Flow |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1e405f49-4819-537f-d0a9-3e83c41dc802 |
Производитель / Заявитель
Общество с ограниченной ответственностью "ИННОВАЦИЯ" (ООО "ИННОВАЦИЯ"), г. Иркутск
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 5 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95351-25: Описание типа
2025-95351-25.pdf
|
Скачать | 648.2 КБ | |
|
95351-25: Методика поверки
2025-mp95351-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Расходомеры электромагнитные Innotec Smart Flow (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (дистанционное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, частотно-импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.

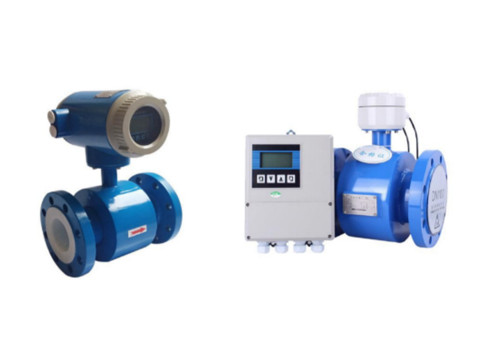

Общий вид расходомеров представлен на рисунке 1.

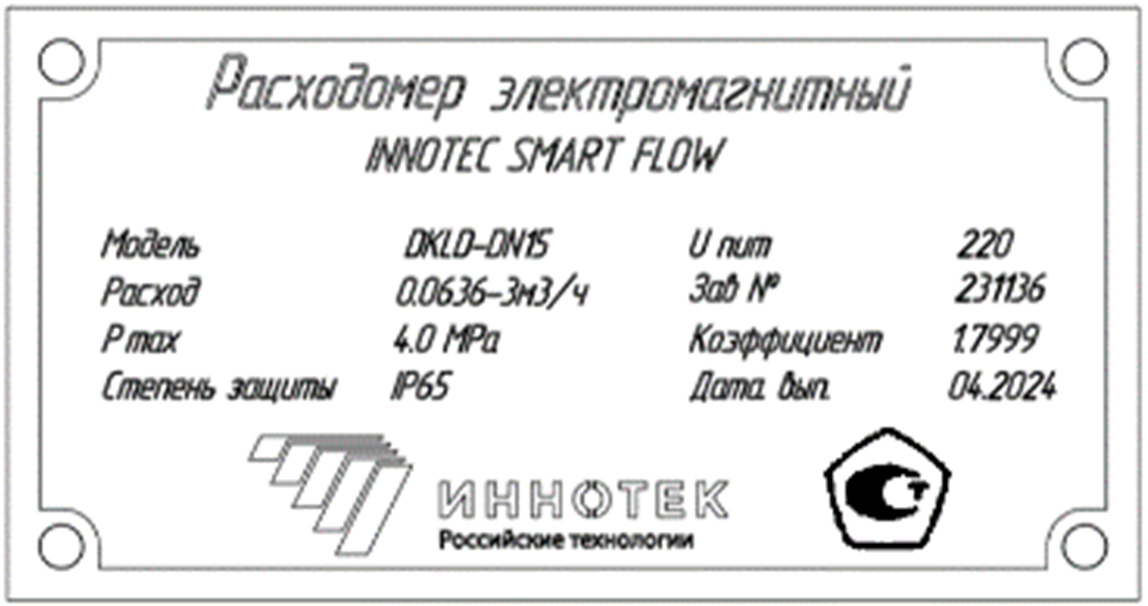

Знак утверждения типа и заводской номер в цифровом формате, типографским способом наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при дистанционном исполнении. Общий вид таблички указан на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
Рисунок 1 - Общий вид Расходомеров электромагнитных Innotec Smart Flow
Место нанесения заводского номера/ Место нанесения знака утверждения типа
Рисунок 2 - Общий вид таблички.
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MAG |
|
Номер версии (идентификационный номер) ПО |
Ver 9.ХХ |
|
Обозначение Х в записи номера версии ПО заменяет символы от 0 до 9, отвечающие за метрологически незначимую часть. | |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Технические характеристики
аблица 2 - Метрологические характеристики.
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма при снятии показаний с дисплея, по частотно-импульсному или цифровому выходным сигналам в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax 0,1-Qmax > Q > 0,03 •Qmax 0,03 •Qmax > Q > Qmin |
±0,5; ±1,0; ±5,0 |
|
Пределы допускаемой относительной погрешности измерений объёмного расхода и объёма, при снятии показаний по аналоговому токовому выходному сигналу в зависимости от значения расхода, % Qmax > Q > 0,1 •Qmax 0,1 •Qmax > Q > 0,03 •Qmax 0,03 •Qmax > Q > Qmin |
±(0,2^Qmax/Q + 0,5) ± (0,2^Qmax/Q + 1,0) ± (0,2^Qmax/Q + 5,0) |
Таблица 3 - Метрологические характеристики. Диапазон измерений объёмного расхода
|
Диаметр условного прохода, Ду |
Минимальный расход, Qmin, м3/ч |
Максимальный расход, Qmax, м3/ч |
|
15 |
0,06 |
6,40 |
|
20 |
0,11 |
11,30 |
|
25 |
0,18 |
17,70 |
|
32 |
0,30 |
28,90 |
|
40 |
0,45 |
45,00 |
|
50 |
0,71 |
71,00 |
|
65 |
1,20 |
119,0 |
|
80 |
1,80 |
181,0 |
|
100 |
2,80 |
283,0 |
|
125 |
4,40 |
442,0 |
|
150 |
6,40 |
636,0 |
|
200 |
11,30 |
1130,0 |
|
250 |
17,70 |
1770,0 |
|
300 |
25,50 |
2540,0 |
|
350 |
34,60 |
3460,0 |
|
400 |
45,00 |
4520,0 |
|
450 |
57,00 |
5000,0 |
Таблица 4 - Основные технические характеристики
|
Наименование показателя |
Значение показателя |
|
Максимальное давление измеряемой среды, МПа, не более1) |
42 |
|
Диапазон температуры измеряемой среды1), °С |
от - 40 до + 180 |
|
Выходной сигнал: - аналоговый, мА - частотно-импульсный, Г ц - цифровой |
от 4 до 20; от 0 до 5000 Modbus RTU, HART |
|
Напряжение питания постоянного тока, В переменного тока, В |
от 20 до 36 от 85 до 250 |
|
Условия эксплуатации: - температура окружающей среды1), °С - относительная влажность воздуха, при 35 °С, % - атмосферное давление, кПа |
от -40 до +75 °С до 90 от 84,0 до 106,7 кПа |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: |
IP66 |
|
1) в зависимости от исполнения расходомера значения могут отличаться, конкретное значение указано в паспорте на расходомер. | |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
15 |
|
Срок средней наработки на отказ, ч, не менее |
80000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
Innotec Smart Flow |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в приложении «И» к руководству по эксплуатации на Расходомеры электромагнитные Innotec Smart Flow.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-001-01741626-2022 «Расходомеры электромагнитные Innotec Smart Flow. Технические условия».
