Датчики температуры TM131
| Номер в ГРСИ РФ: | 95361-25 |
|---|---|
| Категория: | Датчики температуры |
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Датчики температуры TM131 (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не разрушающих их защитной арматуры, а также температуры поверхностей твердых тел.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95361-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Датчики температуры | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | TM131 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6c5f4297-4768-dbcd-44c7-d35853b0226d | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Endress+Hauser Wetzer (Suzhou) Co. Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 67 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95361-25: Описание типа
2025-95361-25.pdf
|
Скачать | 1.2 MБ | |
|
95361-25: Методика поверки
2025-mp95361-25.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Датчики температуры TM131 (далее по тексту - датчики) предназначены для измерений температуры жидких, газообразных и сыпучих сред, не разрушающих их защитной арматуры, а также температуры поверхностей твердых тел.
Описание
Принцип работы датчиков основан на зависимости электрического сигнала чувствительного элемента датчика (далее по тексту - ЧЭ) от температуры.
Конструктивно датчики выполнены в виде измерительной сменной вставки, соединенной с клеммной головкой, и защитной арматуры с различными видами технологических соединений и монтажных элементов. Датчики имеют встроенный измерительный преобразователь, который преобразовывает сигнал в унифицированный выходной сигнал постоянного тока от 4 до 20 мА. Датчики могут использоваться с дополнительной защитной гильзой, изготовленной из нержавеющей стали или других жаропрочных сплавов.
Датчики различаются по форме крышки головки, длине монтажной части, длине щупа и массой.
К данному типу средств измерений относятся следующие датчики:
- с диапазоном измерений температуры от 0 до плюс 100 °С - заводские номера:
T606DD2648A, T606DC2648A, T606AF2648A, T606AE2648A, T606F42648A, T606D02648A, T606C72648A, T606C62648A, T606DE2648A, T606DF2648A, T606E02648A, T606C42648A, T606C32648A;
- с диапазоном измерений температуры от 0 до плюс 150 °С - заводские номера:
T606B52648A, T606E42648A, T606D12648A, T606D22648A, T606C52648A, T606BE2648A,
T606BD2648A, T606BF2648A, T606C02648A, T606BA2648A, T606B92648A, T606CA2648A,
T606C92648A, T606CC2648A, T606CB2648A, T606E62648A, T606E52648A, T606CD2648A,
T606CE2648A, T606BC2648A, T606BB2648A, T606B82648A, T606B72648A, T606EA2648A,
T606E92648A, T606B42648A, T606B32648A, T606C12648A, T606C22648A, T606E72648A,
T606C82648A;
- с диапазоном измерений температуры от 0 до плюс 200 °С - заводские номера:
T606D32648A, T606D42648A, T606F22648A, T606F32648A, T606B02648A, T606B12648A,
T606EE2648A, T606ED2648A, T606EB2648A, T606EC2648A, T606F02648A, T606EF2648A,
T606F12648A;
- с диапазоном измерений температуры от 0 до плюс 300 °С - заводские номера: T606B62648A, T606CF2648A, T606B22648A, T606F52648A. Некоторые датчики имеют
взрывозащищенное исполнение со следующими заводскими номерами: Т6О6Е42648А, T606B22648A, T606CF2648A, Т6О6СС2648А, T606B12648A, T606B02648A, T606B32648A,
T606B42648A, T606CE2648A, T606CD2648A, T606E52648A, T606E62648A, T606CB2648A,
T606C92648A, T606CA2648A, T606E02648A, T606DF2648A, T606DE2648A, T606C62648A,
T606C82648A, T606CF2648A, T606AE2648A, T606AF2648A, T606DC2648A, T606DD2648A.
Маркировка взрывозащиты для конкретных заводских номеров приведена в таблице 2.
Нанесение знака поверки на датчики не предусмотрено. Заводской номер, обеспечивающий идентификацию каждого экземпляра средства измерений, состоящий из букв латинского алфавита и арабских цифр, наносится методом лазерной гравировки на металлический шильдик, прикрепленный к коммутационной головке, и указывается на маркировочной табличке (этикетке), прикрепленной к конструкции датчиков.

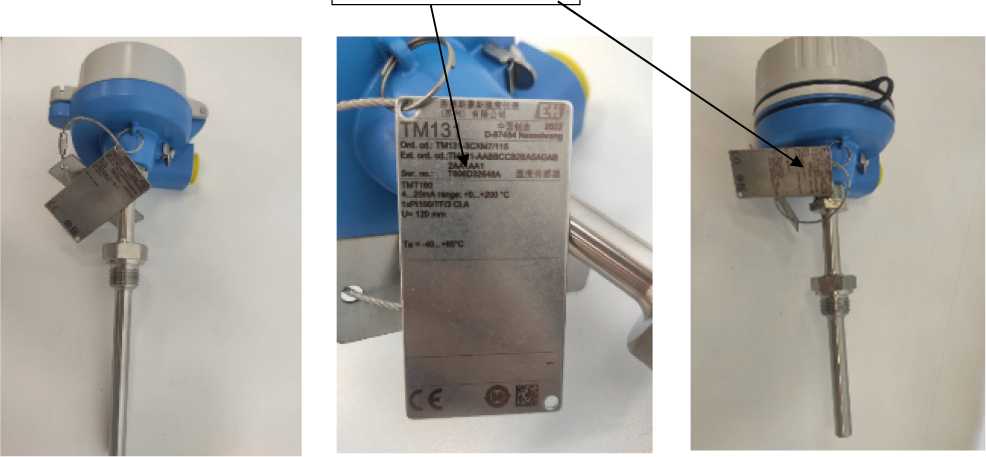

Общий вид датчиков температуры ТМ131 с указанием места нанесения заводского номера представлен на рисунке 1.
Пломбирование датчиков не предусмотрено.
Место нанесения заводского номера
Не взрывозащищённое исполнение
Взрывозащищенное исполнение

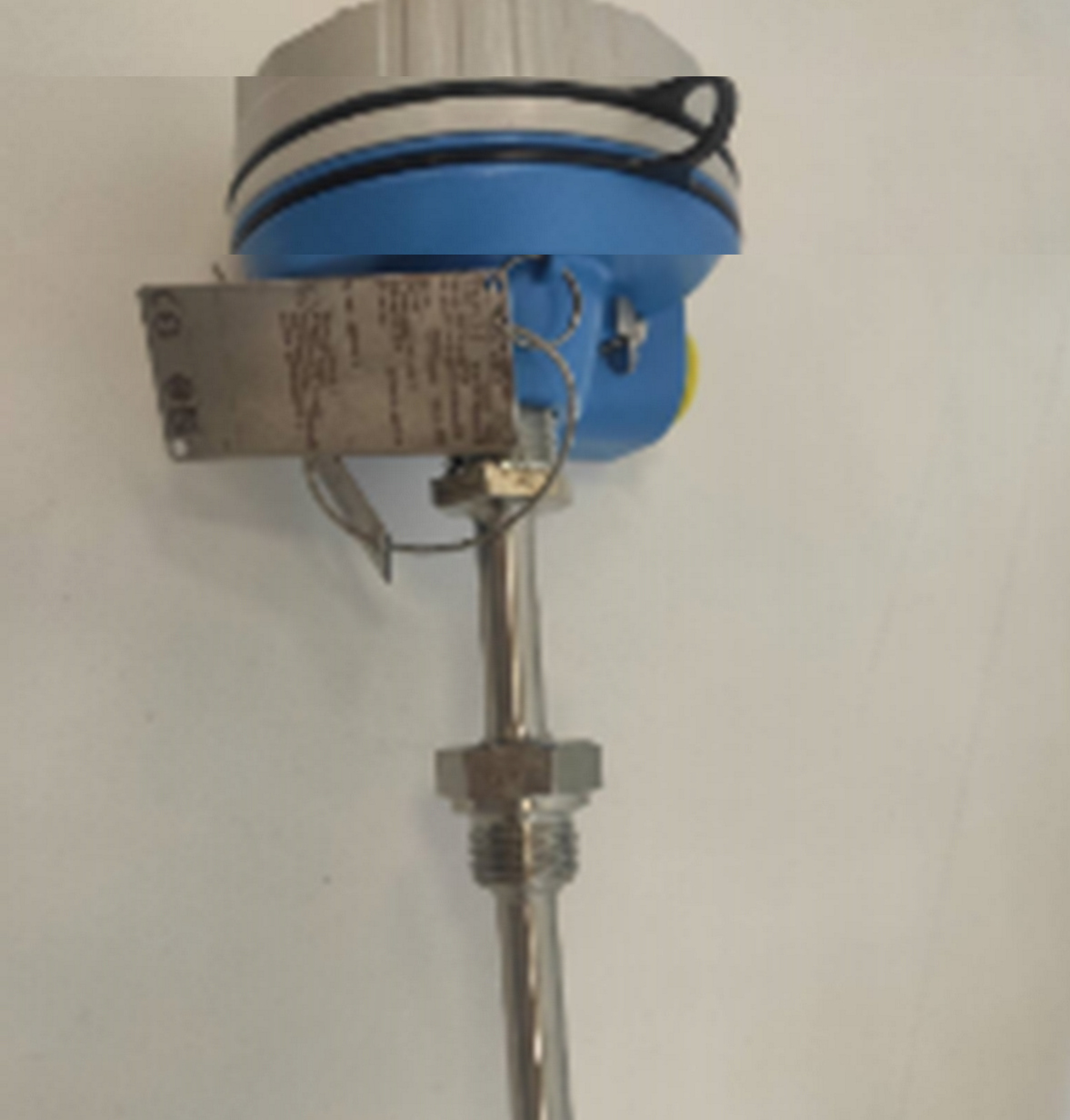

Рисунок 1 - Общий вид датчиков с указанием мест нанесения заводского номера
Технические характеристики
'аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +100 от 0 до +150 от 0 до +200 от 0 до +300 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±1,5 |
|
Условное обозначение номинальной статистической характеристики преобразования (НСХ) по ГОСТ 6651-2009 |
Pt100 |
|
Температурный коэффициент а, °С-1 |
0,00385 |
|
Примечание - Конкретный диапазон измерений измерений |
указан в паспорте на средство |
'аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
10-35 |
|
Длина, мм, не более |
500 |
|
Длина щупа, мм, не более |
300 |
|
Диаметр наконечника, мм |
11,0 |
|
Масса, г, не более |
1200 |
|
Маркировка взрывозащиты датчиков с зав. №№: Т606Е42648А, T606B22648A, T606CF2648A, Т606СС2648А, T606B12648A, T606B02648A, T606B32648A, T606B42648A, T606CE2648A, T606CD2648A, T606E52648A, T606E62648A, T606CB2648A, T606C92648A, T606CA2648A, T606E02648A, T606DF2648A, T606DE2648A, T606C62648A, T606C82648A, T606CF2648A, T606AE2648A, T606AF2648A, T606DC2648A, T606DD2648A |
0/1 Ex db IIC T6... T1 Ga/Gb X Ex ta/tb IIIC T85oC. T450oC Da/Db X |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +85 80 от 84,0 до 106,7 |
|
Примечание - Конкретные длины и масса датчиков приведены в паспортах на изделия | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик температуры |
ТМ131 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
TM131.03 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Назначение и работа прибора» паспорта.
Нормативные документы
ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
Другие Датчики температуры
