Анализаторы газообразующих элементов в неорганических материалах Melytec
| Номер в ГРСИ РФ: | 95370-25 |
|---|---|
| Производитель / заявитель: | Фирма "Jinan Beiyan Instrument Co., Ltd.", Китай |
Анализаторы газообразующих элементов в неорганических материалах Melytec (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота и водорода в твердых материалах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95370-25 |
| Действует | по 06.05.2030 |
| Наименование | Анализаторы газообразующих элементов в неорганических материалах Melytec |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 247e78f1-0f98-62e0-2b91-77ff56545163 |
Производитель / Заявитель
Фирма "Jinan Beiyan Instrument Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95370-25: Описание типа
2025-95370-25.pdf
|
Скачать | 359.6 КБ | |
|
95370-25: Методика поверки
2025-mp95370-25.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Анализаторы газообразующих элементов в неорганических материалах Melytec (далее - анализаторы) предназначены для измерений массовой доли кислорода, азота и водорода в твердых материалах.
Описание
Принцип действия анализаторов основан на методе восстановительного плавления в потоке инертного газа.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из двух блоков: блока печи и аналитического блока. Блок печи включает в себя импульсную печь с системой водяного охлаждения, систему газоснабжения с реагентными фильтрами, электронику, управляющую работой. Аналитический блок включает в себя детекторы: инфракрасный детектор для определения кислорода; детектор по теплопроводности для определения азота или водорода. Блоки анализатора соединены между собой газовыми трубками и сигнальными кабелями. Управление работой анализаторов происходит при помощи персонального компьютера с устанавливаемым специализированным программным обеспечением.
Анализируемая проба при помощи специального устройства для подачи проб попадает в графитовый тигель, помещенный в импульсную печь. В печи происходит нагрев и плавление пробы с выделением кислорода, азота и водорода в газообразном виде. При этом кислород взаимодействует с графитом, в результате чего образуется монооксид углерода. Выделившиеся газы при помощи инертного газа-носителя (азот, гелий или аргон) попадают в систему газовых трубок с реактивами, где происходит дополнительное преобразование газов в аналитическую форму, а также последовательное удаление примесей. Затем газы поступают в аналитический блок, где содержание кислорода измеряется с использованием инфракрасного детектора, азота или водорода - при помощи детектора по теплопроводности. Полученные аналитические сигналы обрабатываются при помощи специализированного программного обеспечения по ранее построенным градуировочным зависимостям, рассчитывается содержание целевого компонента в пробе с учетом массы пробы.
Анализаторы выпускаются в следующих модификациях:
ONH100 предназначена для измерений массовой доли кислорода, азота и водорода;
ON100 предназначена для измерений массовой доли кислорода и азота;
OH100 предназначена для измерений массовой доли кислорода и водорода;
O100 предназначена для измерений массовой доли кислорода;
N100 предназначена для измерений массовой доли азота;
H100 предназначена для измерений массовой доли водорода.
В каждой модификации анализаторов для каждого элемента в зависимости от измеряемого содержания элементов реализовано два измерительных канала: «низкий» и «высокий».
Корпус анализаторов изготавливается из металлических сплавов и пластмассы, окрашивается в цвета в соответствии с технической документацией производителя.

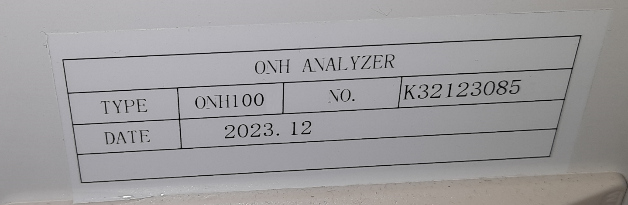

Каждый экземпляр анализаторов имеет серийный номер, нанесенный типографским способом на информационную табличку (шильд) в виде наклейки (наклеек) на задней стороне блока печи и (или) аналитического блока. Серийный номер имеет буквенно-цифровой формат. Нанесение знака поверки на средство измерений не предусмотрено.

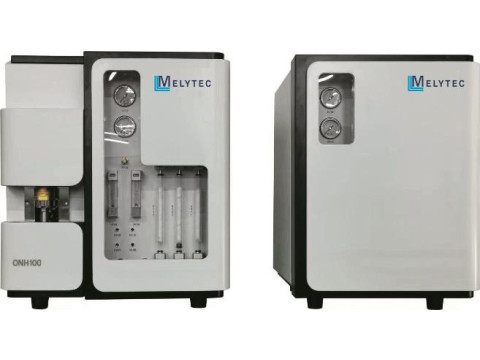

Общий вид анализаторов и место нанесения серийного номера на средство измерений представлено на рисунке 1.
Рисунок 1 - Общий вид анализаторов газообразующих элементов в неорганических материалах Melytec и место нанесения серийного номера
Пломбирование анализаторов не предусмотрено. Конструкция анализаторов обеспечивает ограничение доступа к частям анализаторов, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Анализаторы оснащены программным обеспечением (далее - ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер. При запуске ПО есть возможность выбрать китайский, английский или русский программный интерфейс.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014. Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ONH |
|
Номер версии ПО (идентификационный номер ПО) |
2.X.X.X* |
|
Цифровой идентификатор ПО |
- |
|
* «Х» не относятся к метрологически значимой части ПО и могут принимать цифровые значения от 0 до 9 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации | |||||
|
ONH100 |
ON100 |
онюо |
оюо |
N100 |
нюо | |
|
Предел допускаемого относительного СКО результатов измерений | ||||||
|
массовой доли элемента, %: | ||||||
|
- канал «низкий кислород» |
7 |
7 |
7 |
7 |
- |
- |
|
- канал «низкий азот» 2-* |
7 |
7 |
- |
- |
7 |
- |
|
- канал «низкий водород» 1 2 3 |
8 |
- |
8 |
- |
- |
8 |
|
- канал «высокий кислород» 4 |
5 |
5 |
5 |
5 |
- |
- |
|
- канал «высокий азот» 5 |
5 |
5 |
- |
- |
5 |
- |
|
- канал «высокий водород» 6 |
6 |
- |
6 |
- |
- |
6 |
|
Предел обнаружения, %, не более: | ||||||
|
- канал «низкий кислород» |
8 IO"5 |
810'5 |
810'5 |
810'5 |
- |
- |
|
- канал «низкий азот» |
9 IO’5 |
9 10'5 |
- |
- |
910'5 |
- |
|
- канал «низкий водород» |
5 IO"5 |
- |
5 10'5 |
- |
- |
5 10'5 |
|
- канал «высокий кислород» |
ЗЮ'3 |
ЗЮ'3 |
ЗЮ'3 |
ЗЮ'3 |
- |
- |
|
- канал «высокий азот» |
ЗЮ'3 |
ЗЮ'3 |
- |
- |
ЗЮ'3 |
- |
|
- канал «высокий водород» |
1 10'3 |
- |
110'3 |
- |
- |
110'3 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220 ± 22 50/60 |
|
Потребляемая мощность анализатора, В А, не более |
8000 |
|
Габаритные размеры блока печи, мм, не более: | |
|
- высота |
680 |
|
- ширина |
580 |
|
- длина |
700 |
|
Габаритные размеры аналитического блока, мм, не более: | |
|
- высота |
680 |
|
- ширина |
490 |
|
- длина |
700 |
|
Масса, кг, не более |
150 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, %, не более |
от +16 до +31 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Анализатор газообразующих элементов в неорганических материалах Melytec |
- |
1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Программное обеспечение |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в документе «Анализаторы газообразующих элементов в неорганических материалах Melytec. Руководство по эксплуатации» (Глава 8 «Эксплуатация прибора»).
Применение анализаторов в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация фирмы «Jinan Beiyan Instrument Co., Ltd», Китай.
