Счётчики воды ультразвуковые УЗРВН
| Номер в ГРСИ РФ: | 95371-25 |
|---|---|
| Производитель / заявитель: | ООО "Водомер", г. Мытищи, Московская обл. |
Счётчики воды ультразвуковые УЗРВН (далее - счётчики) предназначены для измерений объёма и объёмного расхода холодной и горячей воды в системах холодного и горячего водоснабжения в напорных трубопроводах, применяются в бытовой и промышленной сфере.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95371-25 |
| Действует | по 06.05.2030 |
| Наименование | Счётчики воды ультразвуковые |
| Модель | УЗРВН |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 22a26647-0bcb-dede-2510-3364a95d2d5d |
Производитель / Заявитель
Общество с ограниченной ответственностью "Водомер" (OOO "Водомер"), г. Мытищи, Московская обл.
Поверка
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95371-25: Описание типа
2025-95371-25.pdf
|
Скачать | 514.9 КБ | |
|
95371-25: Методика поверки
2025-mp95371-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Счётчики воды ультразвуковые УЗРВН (далее - счётчики) предназначены для измерений объёма и объёмного расхода холодной и горячей воды в системах холодного и горячего водоснабжения в напорных трубопроводах, применяются в бытовой и промышленной сфере.
Описание
Принцип работы счётчиков основан на измерении разности между временем прохождения ультразвукового импульса в измеряемой жидкости в направлении, совпадающим с направлением потока, и временем прохождения ультразвукового импульса в противоположном направлении. Разность времени пропорциональна скорости потока измеряемой жидкости, которая преобразуется с помощью микропроцессорного устройства в измеряемый расход и объём и отображается на цифровом индикаторе.
Счётчики состоят из ультразвукового преобразователя расхода жидкости (далее - ППР), электронного блока (далее - ЭБ) и соединительных радиочастотных кабелей.
ППР представляет собой пару пьезоэлектрических преобразователей, которые крепятся к трубопроводу снаружи на определённом расстоянии друг от друга и попеременно выполняют функции излучателя и приёмника ультразвуковых волн. Выбор способа монтажа зависит от трубопровода и характеристик жидкости.
ЭБ формирует электрические сигналы для пьезоэлектрических преобразователей, обеспечивает приём и обработку сигнала, расчёт временных интервалов, вычисление расхода и объёма жидкости по заданному алгоритму, индикацию результатов измерений, архивирование результатов, передачу измерительной информации в виде аналогового, частотно-импульсного сигнала, релейного и цифрового сигнала по интерфейсу RS-232 или RS-485.
Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах.
Рабочая среда - вода или другая взрывобезопасная жидкость, протекающая в полностью заполненных трубопроводах с объёмным содержанием нерастворённого воздуха до 1 % или взвешенных частиц до 2 %.
Счётчики выпускаются в двух исполнениях:
УЗРВН-1 - с пьезоэлектрическими преобразователями накладного типа, которые могут применяться на трубопроводах диаметром от 15 до 6000 мм;
УЗРВН-2 - с пьезоэлектрическими преобразователями врезного типа, которые могут применяться на трубопроводах диаметром от 80 до 6000 мм.
Общий вид счётчиков представлен на рисунках 1-2. Схема пломбировки счётчиков, место нанесения знака поверки приведены на рисунке 3.
Серийный номер счётчика в цифровом формате наносится на боковую поверхность ЭБ под штрих-кодом типографским способом в соответствии с рисунком 4.
а) 4-кнопочный с
б) 16-кнопочный с
в) 16-кнопочный с
блоком питания
блоком питания
сетевым питанием

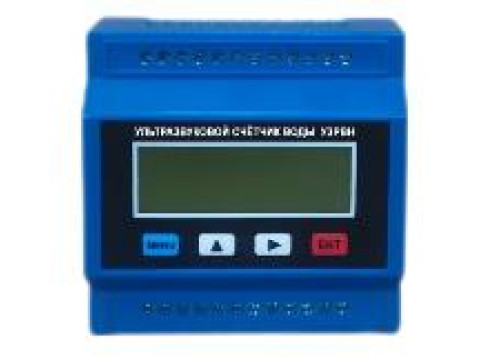

Рисунок 1 - Общий вид электронных блоков счётчиков УЗРВН

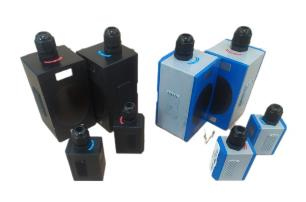

а) датчики накладного типа
б) датчики врезного типа
Рисунок 2 - Общий вид ультразвуковых датчиков счётчиков УЗРВН

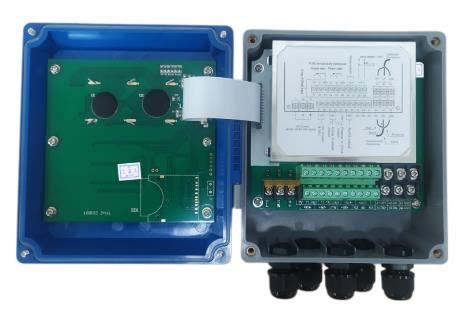

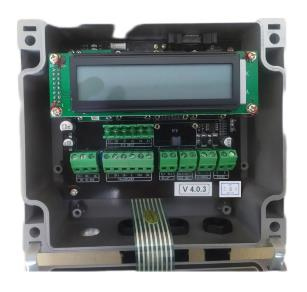

Рисунок 3 - Места пломбировки счётчиков, места нанесения знака поверки.
Рисунок 4 - Указание мест нанесения знака утверждения типа, заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации счётчиков, осуществляет расчёт объёмного расхода и объёма жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части счётчиков, преобразование измеренных значений в нормированные частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик счётчиков проведено с учётом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
SUDT AccessPort |
|
Номер версии (идентификационный номер) ПО |
18.XX |
|
Обозначение Х в записи номера версии ПО заменяет символы 0-9, отвечающие за метрологически незначимую часть. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объёмного расхода1), м3/ч |
от (S-0,1) • 3600 до (S42,0)-3600 |
|
Пределы допускаемой относительной погрешности при измерении объёмного расхода и объёма в диапазоне скоростей, %: - свыше 0,5 до 12 м/с включительно - свыше 0,1 до 0,5 м/с включительно |
±1 ±0,5/v |
|
1)- не более 1000000 м3/ч. S - площадь поперечного сечения трубопровода, м2, рассчитывается по формуле S = п • (Ду)2/4 • 106 , v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009-п-(Ду)2) где Ду - диаметр трубопровода, мм; Q - текущий расход; п = 3,14. | |
Таблица 3 - Технические характеристики модификаций
|
Наименование характеристики |
Значение |
|
Диаметр трубопровода, мм, Ду |
от 15 до 6000 |
|
Количество датчиков ППР |
2 |
|
Габаритные размеры ЭБ, мм, не более: - длина - ширина - высота |
100/150 50/95 100/180 |
|
Масса, кг, не более |
2,5 |
|
Выходные сигналы: - аналоговый выход, мА - частотно-импульсный, Г ц - цифровой - релейный |
от 4 до 20 от 0 до 9999 RS-232, RS-485 - |
|
Номинальное напряжение сети: - переменного тока частотой (50±0,4) Гц, В - постоянного тока, В |
220 ±10 % от 12 до 24 |
|
Потребляемая мощность, Вт, не более |
2 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °C для ППР для ЭБ |
от -30 до +60 от 0 до +50 |
|
- влажность, %, не более для ППР для ЭБ |
100 90 |
|
Класс защиты по ГОСТ 14254: - ППР - ЭБ |
IP68 IP65 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
65000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта, а также на боковую поверхность ЭБ типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды ультразвуковый |
УЗРВН |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.52-013-06469904-2024 |
1 экз. |
|
Паспорт |
26.51.52-013-06469904-2024 ПС |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.52-013-06469904-2024 «Счётчики воды ультразвуковые УЗРВН. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 26.51.52-013-06469904-2024 «Счётчики воды ультразвуковые УЗРВН».
