Счётчики частиц в жидкости AvCount 3
| Номер в ГРСИ РФ: | 95373-25 |
|---|---|
| Категория: | Счетчики жидкости |
| Производитель / заявитель: | Фирма "Stanhope-Seta", Великобритания |
Счётчики частиц в жидкости AvCount 3 (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в жидкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95373-25 |
| Действует | по 06.05.2030 |
| Наименование | Счётчики частиц в жидкости |
| Модель | AvCount 3 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 58b28636-23e1-a3e5-0144-6336b20c2b44 |
Производитель / Заявитель
Stanhope-Seta Ltd, Соединенное Королевство Великобритании и Северной Ирландии
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95373-25: Описание типа
2025-95373-25.pdf
|
Скачать | 330.5 КБ | |
|
95373-25: Методика поверки
2025-mp95373-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Счётчики частиц в жидкости AvCount 3 (далее - счётчики) предназначены для измерений счётной концентрации частиц различного происхождения в жидкостях.
Описание
Принцип действия счётчиков - оптический. Луч, формируемый лазерным диодом, попадает в измерительную зону (кювету) и освещает фотодетектор. Пересекающие луч частицы создают на чувствительной поверхности фотодетектора тень. Соотношение площадей освещённой и затенённой области классифицирует частицу по её размеру, а количество последовательных затенений соответствует их количеству. Счётная концентрация частиц в жидкости по каналам регистрации их размеров вычисляется с помощью программного обеспечения, как отношение количества зарегистрированных частиц определённой размерной группы к прокачанному через кювету объёму пробы жидкости.
Счётчики выпускаются в виде двух исполнений SA1100 и SA1105, предназначенных для работы с топливами, маловязкими маслами и растворителями. Исполнение SA1105 оснащено специальными уплотнителями пробоотборного тракта с целью работать с агрессивными гидравлическими жидкостями. Счётчики регистрируют размеры частиц по различным каналам, которые настраиваются изготовителем при выпуске из производства.
Конструктивно счётчики выполнены в едином корпусе, в котором размещены оптические, электронные и механические компоненты, обеспечивающие их общее функционирование. Прокачка анализируемой пробы через кювету счётчика осуществляется с помощью встроенного побудителя расхода.
Управление счётчиками осуществляется с помощью сенсорного дисплея. Счётчики оснащены цифровыми интерфейсами Ethernet, USB-A и USB-B. Электрическое питание осуществляется от сети переменного тока.
Результаты измерений представляются в виде значений счётной концентрации частиц по каналам регистрации их размеров, могут выводиться на дисплей счётчика, либо в печатной форме с помощью интегрированного термопринтера. Предусмотрена оценка класса чистоты жидкости в соответствии с различными стандартами.
Общий вид счётчиков, места нанесения знака утверждения типа и серийного номера приведены на рисунках 1 - 2. Пломбировка корпуса, а также нанесение на него знака поверки не предусмотрены. Идентификация счётчиков осуществляется с помощью этикетки, расположенной на корпусе. Серийный номер в цифровом формате наносится на этикетку с помощью графических устройств.
STANHOPE-SETA
MODEL
SAHOO
VOLTAGE
100-240
SUPPLY
FUSE UNK
AC
N/A
Место нанесения серийного номера
U.K- ReSH
SERIAL ▼ 1080394
Amp
Hi
&Q/6Q
KPlTTfKW) 0^5
THIS PRODUCT MUST BE EARTHED
Место нанесения знака утверждения типа

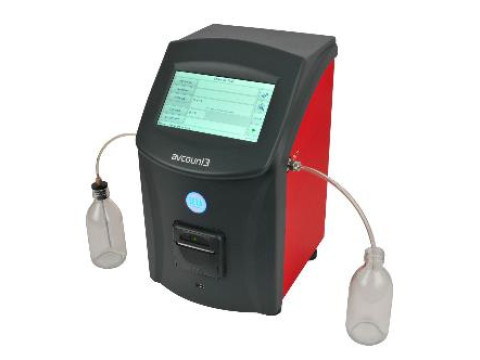

Рисунок 1 - Общий вид счётчиков
Рисунок 2 - Общий вид этикетки счётчиков
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (далее - ПО). ПО используется для обеспечения функционирования счётчиков и управления ими, выполнения измерений, передачи результатов измерений на внешние устройства и носители информации. К метрологически значимой части ПО относится часть ПО, отвечающая за получение результата измерений. Уровень защиты ПО в соответствии с Рекомендацией Р 50.2.077-2014 - «средний». При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для встроенного ПО |
|
Номер версии (идентификационный номер) ПО |
SX.X.X* |
* «Х.Х.Х» - метрологически незначимая часть ПО, может принимать значения в виде арабских цифр.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний счётной концентрации частиц в жидкости, частиц/см3 |
от 0 до 6-105 |
|
Диапазон измерений счётной концентрации частиц в жидкости, частиц/см3 |
от 1-102 до 6-104 |
|
Пределы допускаемой относительной погрешности измерений счётной концентрации частиц в жидкости, % |
±30 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный объёмный расход отбираемой пробы, см3/мин |
30 ± 5 |
|
Параметры электрического питания: напряжение сети переменного тока, В |
230 ± 23 |
|
частота сети переменного тока, Г ц |
50 ± 1 |
|
Потребляемая мощность, В-А, не более |
25 |
|
Габаритные размеры, мм, не более: высота |
370 |
|
ширина |
230 |
|
длина |
270 |
|
Масса, кг, не более |
7,5 |
|
Условия эксплуатации: температура окружающего воздуха , °С |
от +15 до +40 |
|
относительная влажность окружающего воздуха (без конденсации влаги), %, не более |
80 |
|
атмосферное давление, кПа |
от 84,0 до 106,7 |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
Знак утверждения типа
наносится на этикетку счётчика и титульный лист руководства по эксплуатации с помощью графических устройств.
Комплектность
Таблица 5 - Комплектность счётчиков
|
Наименование |
Обозначение |
Количество |
|
Счётчик частиц в жидкости |
AvCount 3 |
1 шт. |
|
Комплект принадлежностей* |
- |
1 комп. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
* Согласовывается при заказе. | ||
Сведения о методах измерений
приведены в разделе 4 «Эксплуатация» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденная приказом Росстандарта от 30 декабря 2021 г. № 3105;
Стандарт предприятия Stanhope-Seta Ltd.
