Трансформаторы напряжения JDZX9-35R
| Номер в ГРСИ РФ: | 95385-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Компания "Dalian No.1 Instrument Transformer Co., Ltd.", Китай |
Трансформаторы напряжения JDZX9-35R (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95385-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | JDZX9-35R | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b89a8a03-d635-a239-7846-fc732555a28e | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Фирма "Dalian No.1 Instrument Transformer Co., Ltd.", Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95385-25: Описание типа
2025-95385-25.pdf
|
Скачать | 566.5 КБ | |
|
95385-25: Методика поверки
2025-mp95385-25.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения JDZX9-35R (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
По конструктивному исполнению трансформаторы напряжения являются однофазными, с одним изолированным выводом первичной обмотки, другой вывод первичной обмотки при эксплуатации подлежит заземлению. В конструкции трансформаторов напряжения предусмотрена установка предохранительного устройства со сменным плавким предохранителем. Магнитопровод, предохранительное устройство, первичная и вторичные обмотки трансформаторов напряжения залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и предохранительного устройства от проникновения влаги, а также от механических повреждений.
Трансформаторы напряжения выпущены с двумя основными (измерительные) вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации, а также для контроля изоляции сети. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Трансформаторы напряжения имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями, предназначенных для выполнения такелажных операций.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения JDZX9-35R зав. № 090621906, 090621907, 090621913, 090621914, 090621915, 090621917.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке типографским методом в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

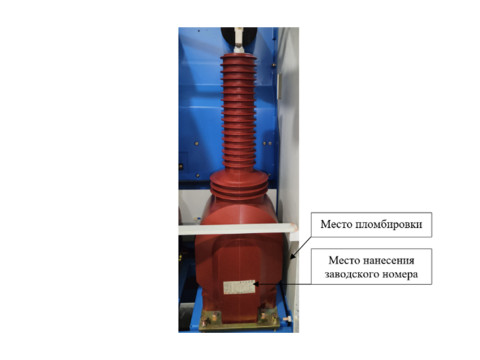

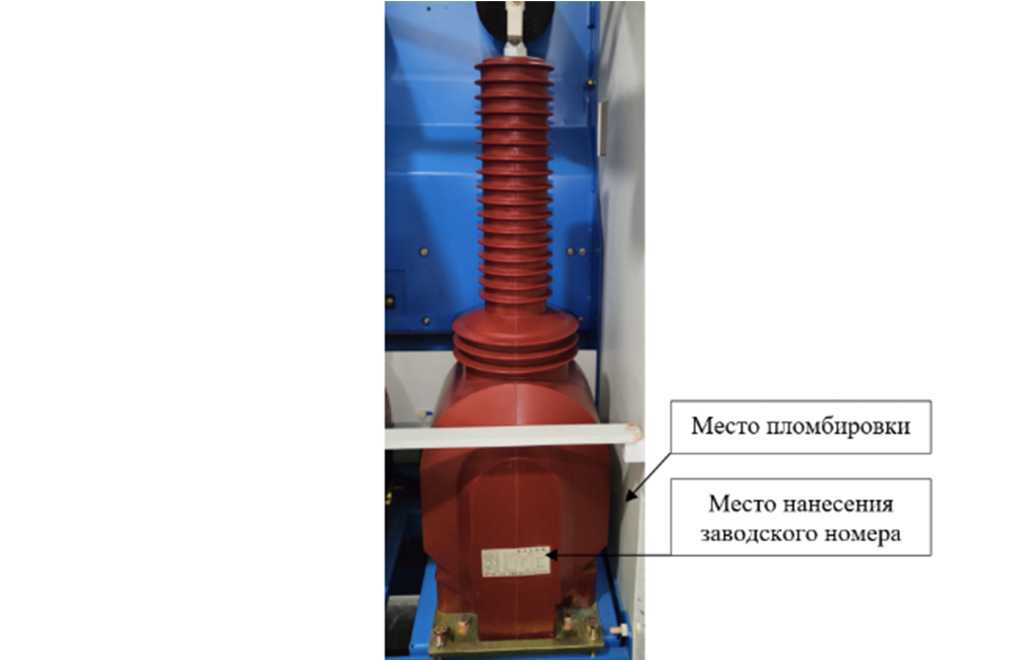

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Сьюм, кВ |
35/^3 |
|
Номинальное напряжение вторичной обмотки С2ном, В |
100/\3 |
|
Номинальная частота Гном, ГЦ |
50 |
|
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
JDZX9-35R |
1 шт. |
|
Паспорт |
JDZX9-35R |
1 экз. |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные документы
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
