Трансформаторы напряжения НКФ-110-57У1
| Номер в ГРСИ РФ: | 95386-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока частотой 50 или 60 Гц с номинальным напряжением 110 кВ.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95386-25 | |||||||||||||||||||||
| Наименование | Трансформаторы напряжения | |||||||||||||||||||||
| Модель | НКФ-110-57У1 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9a56b622-0b4a-e242-c254-4282ae87b01e | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
п/я Р-6077 (завод высоковольтной аппаратуры), г. Запорожье (изготовлены в 1984 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95386-25: Описание типа
2025-95386-25.pdf
|
Скачать | 264.5 КБ | |
|
95386-25: Методика поверки
2025-mp95386-25.pdf
|
Скачать | 68.9 КБ |
Описание типа
Назначение
Трансформаторы напряжения НКФ-110-57У1 (далее по тексту - трансформаторы напряжения) предназначены для питания электрических измерительных приборов, цепей защиты и сигнализации в электрических сетях переменного тока частотой 50 или 60 Гц с номинальным напряжением 110 кВ.
Описание
Трансформаторы напряжения состоят из фарфоровой покрышки, внутри которой на металлическом цоколе установлена активная часть, представляющая собой двух стержневой магнитопровод с обмотками на каждом стержне. Магнитопроводы трансформаторов изготовлены из пластин анизотропной холоднокатаной электротехнической стали. Конструкция обмоток трансформаторов — цилиндрическая, слоевая. Трансформаторы заполнены трансформаторным маслом, уровень которого указан на расширителе трансформатора в виде трех контрольных черт.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения НКФ-110-57У1 зав. № 27352, № 27246, № 27208, № 27348, № 27252, № 27312.
Нанесение знака поверки на средство измерения не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера приведен на рисунке 1.

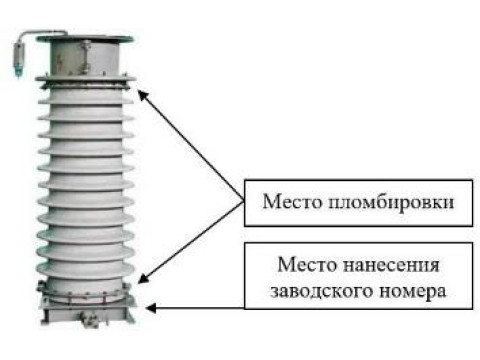

Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Технические характеристики
Метрологические и технические характеристики трансформатора тока приведены в таблице 1 и таблице 2 соответственно.
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
|
Номинальное напряжение дополнительной вторичной обмотки и2доп, В |
100 |
|
Номинальная частота Гном, Г ц |
50 |
|
Класс точности основной вторичной обмотки |
0,5, 1,0, 3,0 |
|
Класс точности дополнительной вторичной обмотки |
3Р |
|
Номинальная мощность основной вторичной обмотки, В^А |
400, 600, 1200 |
|
Номинальная мощность дополнительной вторичной обмотки, ВнА |
1200 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
1 |
|
Габаритные размеры: | |
|
- высота H, мм |
1660 |
|
- ширина В1, мм |
790 |
|
- диаметр d, мм |
710 |
|
Масса, кг, не более |
780 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Комплектность
Комплектность трансформатора тока представлена в таблице 3.
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор напряжения |
НКФ-110-57У1 |
1 шт. |
|
Паспорт |
ИТЛУ671244.002ПС |
1 экз. |
|
Техническое описание и инструкция по эксплуатации |
ИТЛУ.671244.002ТО |
1 экз. |
Сведения о методах измерений
приведены в разделе «Назначение» технического описания и инструкции по эксплуатации трансформатора напряжения.
Нормативные документы
ГОСТ 1983-2015 Межгосударственный стандарт. Трансформаторы напряжения. Общие технические условия;
Приказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
