Трансформаторы тока ТФЗМ-110Б-IVУ1
| Номер в ГРСИ РФ: | 95388-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | ОАО "Запорожский завод высоковольтной аппаратуры", Украина, г.Запорожье |
Трансформаторы тока ТФЗМ-110Б-1УУ1 (далее по тексту - трансформаторы тока) предназначены для наружной установки в открытых распределительных устройствах для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частотой 50 или 60 Гц.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95388-25 | ||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||
| Модель | ТФЗМ-110Б-IVУ1 | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1dcf064e-7986-f4dd-ae60-85b4d1953e34 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ОАО "Запорожский завод высоковольтной аппаратуры", г. Запорожье (изготовлены в 1993 г.)
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95388-25: Описание типа
2025-95388-25.pdf
|
Скачать | 271.2 КБ | |
|
95388-25: Методика поверки
2025-mp95388-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока ТФЗМ-110Б-ХУУ1 (далее по тексту - трансформаторы тока) предназначены для наружной установки в открытых распределительных устройствах для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления в установках переменного тока частотой 50 или 60 Гц.
Описание
Трансформаторы тока состоит из первичной и четырех вторичных обмоток, изолированной бумагой и помещенных в фарфоровую покрышку, заполненную трансформаторным маслом.
Вторичные обмотки намотаны на тороидальные магнитопроводы, изолированны друг от друга и заключены в общую изоляцию из кабельной бумаги. Выводы первичной обмотки укреплены в фарфоровой покрышке. Крепление фарфоровой покрышки к основанию механическое. Уплотнение соединений достигается за счет прокладок из маслостойкой резины.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФЗМ-110Б-ХУУ1 зав. № 7463, № 7465, № 7464.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен методом шелкографии на маркировочной табличке в виде цифро-буквенного обозначения.

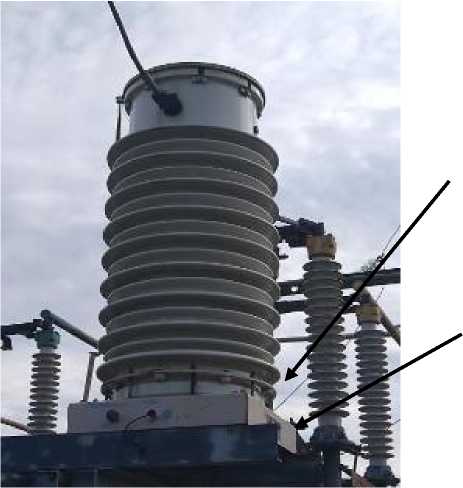

Общий вид средства измерений с указанием места пломбировки от несанкционированного доступа и места нанесения заводского номера приведен на рисунке 1.
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - общий вид трансформатора тока ТФЗМ-110Б-ГУУ1
Технические характеристики
Метрологические и технические характеристики трансформатора тока приведены в таблице 1 и таблице 2 соответственно.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
Обозначение выводов вторичных обмоток |
1И1-1И2 |
2И1-2И2 |
3И1-3И2 |
4И1-4И2 |
|
Номинальный первичный ток Iihom, А |
1000 |
1000 |
1000 |
1000 |
|
Номинальный вторичный ток Ъном, А |
5 |
5 |
5 |
5 |
|
Номинальная частота Гном, Гц |
50 |
50 |
50 |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015 для измерений и учета |
0,5 |
10Р |
10Р |
10Р |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
30 |
20 |
30 |
30 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
У |
|
Категория размещения по ГОСТ 15150-69 |
1 |
|
Габаритные размеры: - высота, мм, не более - основание, мм/мм, не более |
1590 660/670 |
|
Масса, кг, не более |
585 |
Знак утверждения типа
наносится на титульный лист паспорта трансформатора тока типографским способом.Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Комплектность
Комплектность трансформатора тока представлена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
ТФЗМ-11С)Б-1\'У1 |
1 шт. |
|
Паспорт |
ВЛИЕ.670105.001ПС |
1 экз. |
|
Руководство по эксплуатации |
ВЛИЕ.670105.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе «Описание и работа трансформатора» руководства по эксплуатации трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
