Трансформаторы тока CB243А1
| Номер в ГРСИ РФ: | 95392-25 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "RS ISOLSEC, S.L.", Франция |
Трансформаторы тока СВ243А1 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95392-25 | ||||||||||||||||||||||||||||||
| Наименование | Трансформаторы тока | ||||||||||||||||||||||||||||||
| Модель | CB243А1 | ||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9e0cdb4c-8c16-e1fd-f6e5-713329fb5942 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
Фирма "RS ISOLSEC", Франция
Поверка
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 9 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95392-25: Описание типа
2025-95392-25.pdf
|
Скачать | 489.5 КБ | |
|
95392-25: Методика поверки
2025-mp95392-25.pdf
|
Скачать | 68.1 КБ |
Описание типа
Назначение
Трансформаторы тока CB243A1 (далее по тексту - трансформаторы) предназначены для преобразования переменного тока первичной обмотки в переменный ток вторичной обмотки, для измерений с помощью стандартных измерительных приборов, а также для обеспечения гальванического разделения измерительных приборов от цепи высокого напряжения.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Трансформаторы состоят из магнитопровода с вторичной обмоткой, которая залита эпоксидной смолой.
Конструкция трансформаторов - опорные с литой изоляцией.
Выводы первичной обмотки находятся в верхней части литого корпуса. Выводы вторичных обмоток расположены у основания трансформаторов на узкой боковой стенке.
Рабочее положение трансформаторов в пространстве - любое. Крепление осуществляется с помощью четырех болтов.
Трансформаторы имеют заводские номера 14/360654/1, 14/360654/2, 14/360654/3, 14/360655/1, 14/360655/2, 14/360655/3, 15/360658/1, 15/360658/2, 15/360658/3.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами методом типографской печати на наклеиваемой на корпус трансформатора табличке.
Нанесение знака поверки на трансформаторы не предусмотрено.

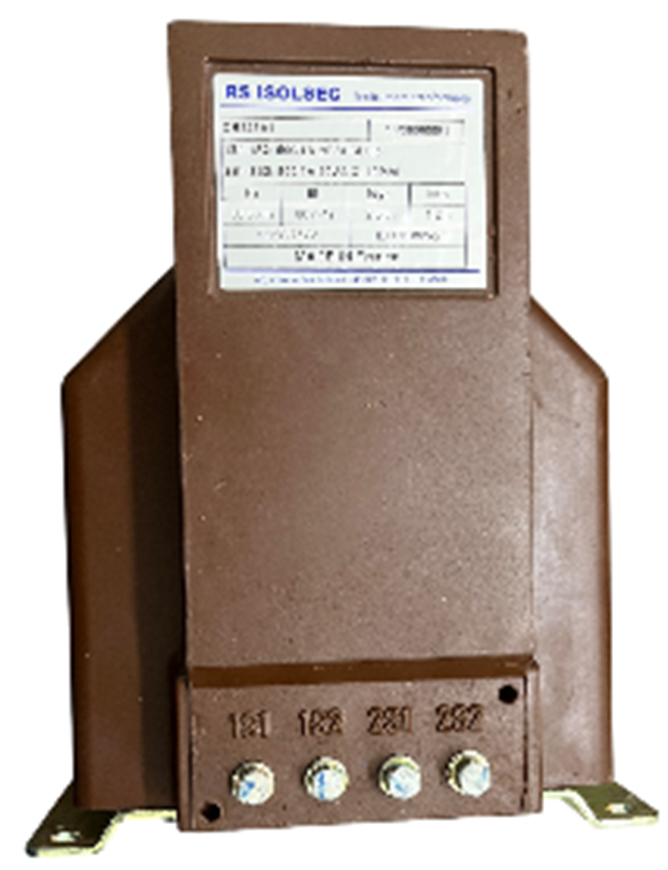

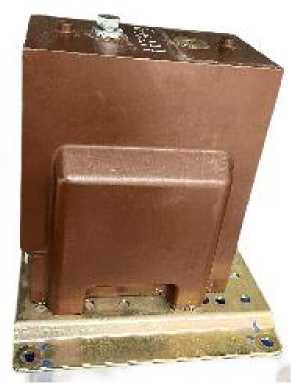

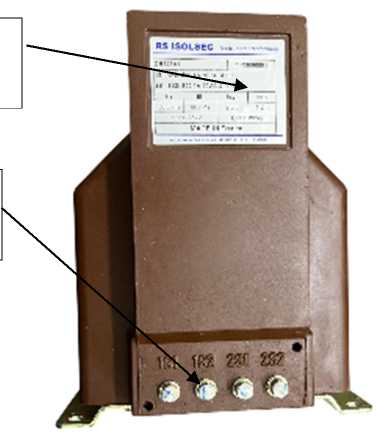

Общий вид трансформаторов, место пломбирования и место нанесения заводского номера приведены на рисунках 1 и 2.
Место нанесения
заводского номера
Место пломбирования
Рисунок 1 - Общий вид трансформаторов, место пломбирования и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный первичный ток 11ном, А |
500 |
|
Номинальный вторичный ток 12ном, А |
1 |
|
Номинальная частота, Г ц |
50 |
|
Номинальная вторичная нагрузка S2ном с индуктивно-активным коэффициентом мощности cosф2=0,8, ВА |
20 |
|
Класс точности основной вторичной обмотки по ГОСТ 7746-2015 |
0,5 |
|
Класс точности дополнительной вторичной обмотки по ГОСТ 7746-2015 |
10Р |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, оС |
от +10 до +40 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки трансформаторов приведен в таблице 3.
Таблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока |
CB243A1 |
9 |
|
Паспорт |
- |
9 |
Сведения о методах измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные документы
ГОСТ 7746-2015 «ГСИ. Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. №1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
Другие Трансформаторы
