Тепловизоры Seviral
| Номер в ГРСИ РФ: | 95395-25 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | ООО "ИНЖЕНЕРНО-ТЕХНИЧЕСКИЙ ЦЕНТР "АВИКОН" (ООО "ИТЦ "АВИКОН"), г. Москва |
Тепловизоры Seviral (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95395-25 | |||||||||||||||
| Действует | по 30.04.2030 | |||||||||||||||
| Наименование | Тепловизоры | |||||||||||||||
| Модель | Seviral | |||||||||||||||
| Модификации |
A10 A20 A30 Н300 Н600 AT300 AT300-B AT500 AT500-B AT600 AT600-B Т380 Т480 T640 T1020 GS300-CH 300 Smart 300 Smart pro GS300 GS600 GS600-CH LTF600 AV2-Pro AV3-Pro SC300 SC640 SC1020 SC1200 T300S T640S T1020S TD300 TD600 ATS300 ATS600 AT600PD |
|||||||||||||||
| Приказы |
№2113 от
16.10.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f9779cc0-8276-ec59-d001-15251289434f | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ИТЦ «Авикон», РОССИЯ, 111141, г. Москва, ул. Кусковская, д. 20А, этаж 3, помещ. Ixb, ком. 5
Поверка
| Методика поверки / информация о поверке |
МП-714-2025 с изм. № 1 ГСИ. Тепловизоры Seviral. Методика поверки. Для вновь изготавливаемых средств измерений в дополнение к МП-714-2025
(с 16.10.2026)
МП-714-2025 ГСИ. Тепловизоры Seviral. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 169 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 12.11.2026 |
Поверители
Скачать
|
95395-25: Описание типа
2025-95395-25.pdf
|
Скачать | 225.6 КБ | |
|
95395-25: Методика поверки
2025-mp95395-25.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
95395-25: Описание типа
2026-95395-25.pdf
|
Скачать | 716.5 КБ | |
|
95395-25: Методика поверки
МП-714-2025 с изм. № 1
2026-mp95395-25.pdf
|
Скачать | 2.6 MБ | |
|
95395-25: Методика поверки
МП-714-2025
2025-mp95395-25-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Тепловизоры Seviral (далее по тексту - тепловизоры) предназначены для бесконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра. Конструктивно тепловизоры выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель, объектив видимого диапазона, подсветка и курок. На верхней части корпуса расположены интерфейсы USB и разъем под карту памяти.
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на высококонтрастном сенсорном жидкокристаллическом дисплее тепловизора. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
К данному типу средства измерений относятся модификации тепловизоров: A10, A20, A30, Н300, Н600, AT300, AT300-B, AT500, AT500-B, AT600, AT600-B, Т380, Т480, T640, T1020, GS300-CH, 300 Smart, 300 Smart pro, GS300, GS600, GS600-CH, LTF600, AV2-Pro, AV3-Pro, SC300, SC640, SC1020, SC1200, T300S, T640S, T1020S, TD300, TD600, ATS300, ATS600, AT600PD, различающиеся метрологическими и техническими характеристиками, материалом корпуса и цветом. Модификации TD300, TD600 имеют выносной микрофон.
Цветовая гамма корпуса тепловизоров может быть изменена по решению Изготовителя в одностороннем порядке.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид тепловизоров представлены на рисунках 1 - 3.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится методом лазерной печати, в виде цифрового обозначения, в аккумуляторном отсеке. Место нанесения заводского номера представлено на рисунке 4.
Пломбирование тепловизоров не предусмотрено.
A10, A20, A30
GS300, GS600, GS300-CH, GS600-CH
300 Smart, 300 Smart pro
AV3-Pro
LTF600
AV2-Pro
Рисунок 1 - Общий вид тепловизоров модификаций: A10, A20, A30, 300 Smart, 300 Smart pro, GS300, GS600, GS300-CH, GS600-CH, LTF600, AV3-Pro, AV2-Pro
Н300, Н600
AT300, AT300-B, AT500, AT500-B, AT600, AT600-B
Т380, Т480, T640, T1020, SC300, SC640, SC1020, SC1200

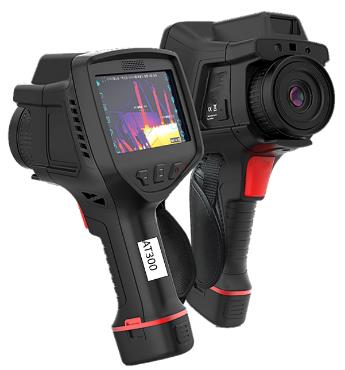

Рисунок 2 - Общий вид тепловизоров модификаций: Н300, Н600, AT300, AT300-B, AT500, AT500-B, AT600, AT600-B, Т380, Т480, T640, T1020, SC300, SC640, SC1020, SC1200,
T300S, T640S, T1020S
TD300, TD600

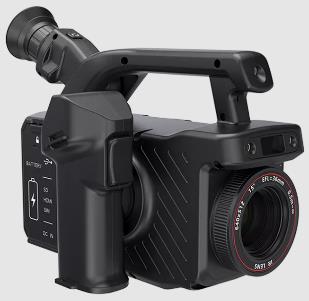

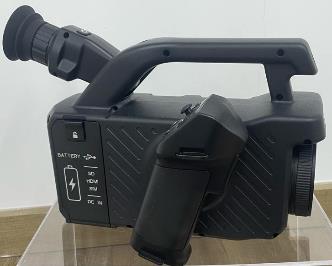

Рисунок 3 - Общий вид тепловизоров модификаций: TD300, TD600, ATS300, ATS600, AT600PD
ATS300, ATS600, AT600PD

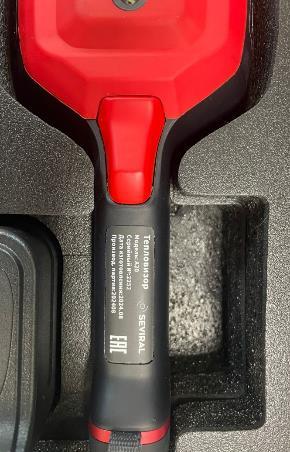

Рисунок 4 - Место нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тепловизоров состоит только из встроенного, метрологически значимого ПО. ПО находится в микропроцессоре, размещенном внутри корпуса тепловизора, и недоступно для внешней модификации. ПО защищено от преднамеренных изменений с помощью специальных программных средств. Уровень защиты программного обеспечения - «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.Х.ХХХ* |
|
*- где «х» принимает значения от 0 до 9, и не относится к метрологическому значению ПО. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значения для модификаций | ||
|
A10, A20, A30, 300 Smart, 300 Smart pro, GS300, GS600, GS300-CH, GS600-CH |
LTF600 |
AV2-Pro, AV3-Pro, Н300, Н600, AT300, AT300-B, AT500, AT500-B, AT600, AT600-B, Т380, Т480, T640, T1020, SC300, SC640, SC1020, SC1200, T300S, T640S, T1020S, TD300, TD600, AT600PD, ATS300, ATS600 | |
|
Диапазоны измерений температуры*, °С |
от -40 до +150 от 0 до +410 от +300 до +650 |
от -20 до +150 от 0 до +410 от +300 до +1600 |
от -40 до +150 от 0 до +410 от +300 до +2000 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±2,0 |
±2,0 |
±2,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 |
±2,0 |
±2,0 |
* Конкретный диапазон измерений указан в паспорте на тепловизор
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Спектральный диапазон*, мкм |
от 3,2 до 14 |
|
Порог температурной чувствительности (при температуре объекта +30 °С)*, °С |
от <0,012 до <0,05 |
|
Масса, кг, не более |
7,0 |
|
Габаритные размеры*, мм, не более | |
|
- длина |
350 |
|
- ширина |
260 |
|
- высота |
220 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Углы поля зрения, градус по горизонталихградус по вертикали для модификаций: - AV2-Pro, AV3-Pro; - A10, A20, A30; - Н300, Н600, AT500, AT500-B, AT600, AT600-B, Т480, T640, T640S, TD600, AT600PD, ATS600; - AT300, AT300-B, Т380, T1020, SC300, SC640, SC1020, SC1200, T300S, T1020S, TD300, ATS300; - 300 Smart, 300 Smart pro; - GS300, GS600, GS600-CH, LTF600; - GS300-CH. |
48°х36° 50°х37,2° 24°х18° 28,4°х18,5° 28°х21° 14,5°х18° 18°х14° |
|
Пространственное разрешение, мрад для модификаций: - AV2-Pro, AV3-Pro; - A10, A20; - A30; - Н300; - Н600; - 300 Smart, 300 Smart pro; - GS300, GS600, GS600-CH, LTF600; - GS300-CH; - AT300, AT300-B, Т380, SC300, T300S, TD300, ATS300; - AT500, AT500-B, Т480; - AT600, AT600-B, T640, SC640, T640S, TD600, AT600PD, ATS600; - T1020, SC1020, SC1200, T1020S; |
2,53 3,33 2,22 1,31 0,67 1,3 0,82 1,0 1,3 (объектив 28°) 2,26 (объектив 48°) 0,68 (объектив 12°) 0,34 (объектив 6°) 0,92 (объектив 24°) 1,87 (объектив 48°) 0,46 (объектив 12°) 0,23 (объектив 6°) 0,66 (объектив 24°) 1,39 (объектив 48°) 0,33 (объектив 12°) 0,16 (объектив 6°) 0,48 (объектив 28°) 0,92 (объектив 50°) 0,24 (объектив 14°) 0,12 (объектив 7°) |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсации), %, не более |
от -20 до +55 80 |
|
* Конкретное значение указано в паспорте на тепловизор | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
14000 |
|
Срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор Seviral |
модификация в соответствии с заказом |
1 шт. |
|
Паспорт |
SEV.OO.OO1.HC |
1 экз. |
Сведения о методах измерений
приведены в разделе 2 «Инструкция по эксплуатации» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры» (Часть 3)
ТУ 26.51.66-002-06415185-2024 Тепловизоры Seviral. Технические условия
