Термометры биметаллические WSS-401
| Номер в ГРСИ РФ: | 95398-25 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | Фирма "ANHUI TIANKANG (GROUP) SHARES CO. Ltd.", Китай |
Термометры биметаллические WSS-401 (далее по тексту - термометры) предназначены для измерений температуры газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95398-25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Термометры биметаллические | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | WSS-401 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6413d88a-ce35-bb1e-6a8b-2ebfc7476f7d | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Anhui Tiankang (group) Shares Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 153 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95398-25: Описание типа
2025-95398-25.pdf
|
Скачать | 248.3 КБ | |
|
95398-25: Методика поверки
2025-mp95398-25.pdf
|
Скачать | 1011.6 КБ |
Описание типа
Назначение
Термометры биметаллические WSS-401 (далее по тексту - термометры) предназначены для измеренийтемпературы газовых, жидких, сыпучих и вязких сред в трубопроводах и различных емкостях.
Описание
Принцип действия термометров основан на упругой деформации, возникающей под действием температуры двух прочно соединенных металлических пластин, имеющих различные коэффициенты линейного расширения. При изменении температуры биметаллическая спираль изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Конструктивно термометры состоят из круглого корпуса и биметаллического термочувствительного элемента в защитной трубке. В корпусе находится циферблат и кинематический механизм со стрелкой.
Монтаж термометров на объектах измерений осуществляется с помощью штуцеров или через промежуточную защитную гильзу из нержавеющей стали.

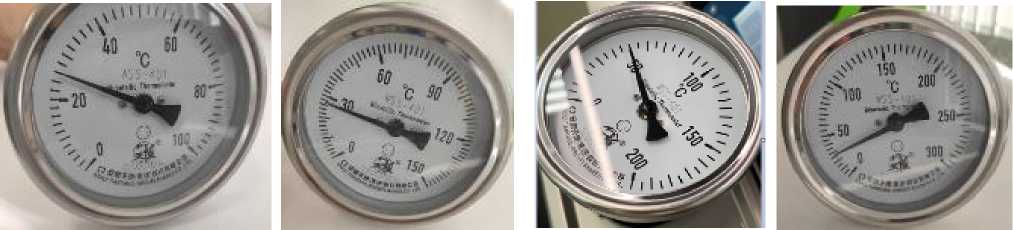

К данному типу средств измерений относятся следующие термометры:
- с диапазоном измерений температуры от 0 до плюс 100 °С - заводские номера: 2205S11213, 2205S11214, 2205S11215, 2205S11216, 2205S11223, 2205S11224, 2205S11225, 2205S11226, 2205S11227, 2205S11228, 2205S11229, 2205S11230, 2205S5093, 2205S5094, 2205S5095, 2205S5096, 2205S5097, 2205S5098, 2205S5099, 2205S5100, 2205S5115, 2205S5116, 2205S5117, 2205S5118, 2205S5119, 2205S5120, 2205S5121, 2205S5122, 2205S5123, 2205S5124, 2205S5125, 2205S5126, 2205S5151, 2205S5152, 2205S5153, 2205S5154, 2205S5155, 2205S5156, 2205S5157, 2205S5167, 2205S5168, 2205S5169, 2205S5170, 2205S5171, 2205S5172, 2205S5173, 2205S5174, 2205S5175, 2205S5176, 2205S5177, 2205S5178, 2205S5179, 2205S5180, 2205S5181, 2205S5182, 2205S5183, 2205S5184, 2205S5185, 2205S5186;
- с диапазоном измерений температуры от 0 до плюс 150 °С - заводские номера: 2205S11217,
2205S11218, 2205S11219, 2205S11220, 2205S11221, 2205S11222, 2205S11231, 2205S11232,
2205S11233, 2205S11234, 2205S11235, 2205S11236, 2205S11237, 2205S11240, 2205S11241,
2205S11242, 2205S11243, 2205S11244, 2205S11245, 2205S11246, 2205S11247, 2205S11248,
2205S11249, 2205S11250, 2205S11251, 2205S11252, 2205S11253, 2205S11254, 2205S11255,
2205S11256, 2205S11257, 2205S11258, 2205S11259, 2205S5101, 2205S5102, 2205S5103, 2205S5104,
2205S5105, 2205S5106, 2205S5107, 2205S5108, 2205S5109, 2205S5110, 2205S5111, 2205S5112,
2205S5113, 2205S5114, 2205S5127, 2205S5128, 2205S5129, 2205S5130, 2205S5131, 2205S5132,
2205S5133, 2205S5134, 2205S5135, 2205S5136, 2205S5137, 2205S5138, 2205S5139, 2205S5140,
2205S5141, 2205S5142, 2205S5143, 2205S5144, 2205S5158, 2205S5187, 2205S5188, 2205S5189,
2205S5190, 2205S5191, 2205S5192, 2205S5193, 2205S5194, 2205S5195, 2205S5196, 2205S5159,
2205S5160, 2205S5161, 2205S5162, 2205S5163, 2205S5164, 2205S5165, 2205S5166;
- с диапазоном измерений температуры от 0 до плюс 200 °С - заводские номера: 2205S5145, 2205S5146, 2205S5147, 2205S5148, 2205S5149;
- с диапазоном измерений температуры от 0 до плюс 300 °С - заводские номера: 2205S11238, 2205S11239, 2205S5150, 2205S5197, 2205S5198.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен на шкалу термометра методом гравировки.
Знак поверки наносится на защитное стекло термометра и (или) на свидетельство о поверке в соответствии с действующим порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений.

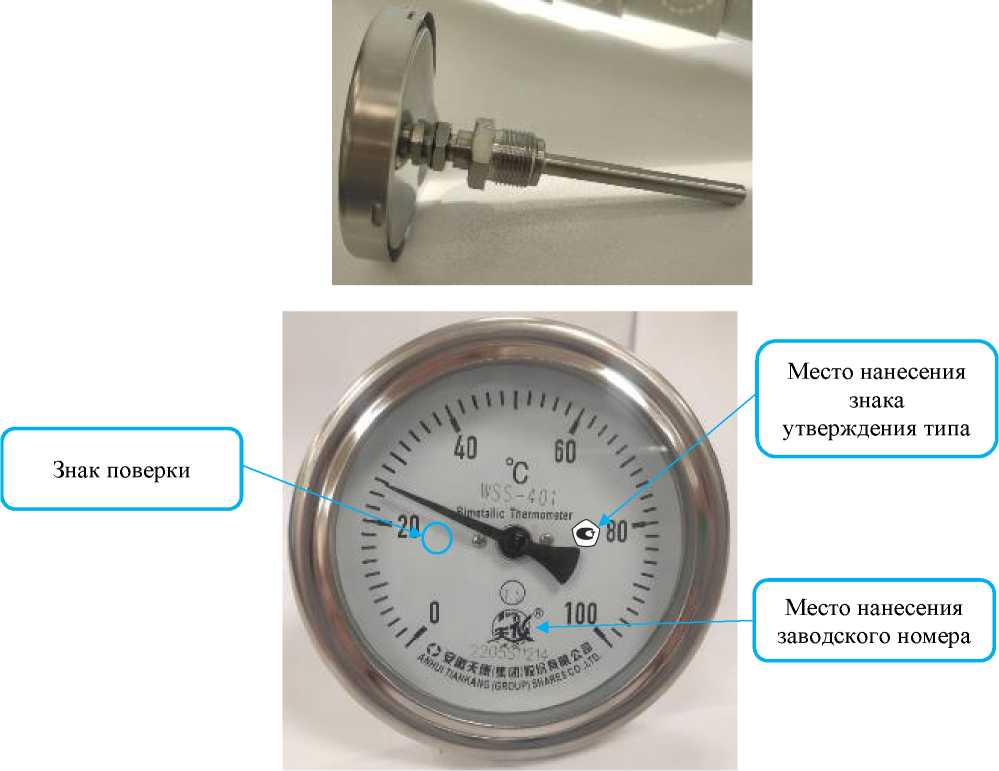

Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера представлен на рисунке 1.
Пломбирование термометров не предусмотрено.
Рисунок 1 - Общий вид термометров с указанием мест нанесения знака поверки, знака утверждения типа и заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Диапазон измерений температуры (шкала), °С |
Цена деления шкалы, °С |
Пределы допускаемой абсолютной погрешности измерений, °С (класс точности 1,5) |
|
от 0 до +100 |
2 |
±2,0 |
|
от 0 до +150 |
2 |
±3,0 |
|
от 0 до +200 |
5 |
±5,0 |
|
от 0 до +300 |
5 |
±7,5 |
|
Примечания: 1 Значения диапазона измерений и погрешности измерений конкретного термометра приведены в его паспорте; 2 Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности измерений. | ||
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр корпуса, мм, не более |
120 |
|
Диаметр термобаллона, мм |
10 |
|
Длина термобаллона, мм |
от 100 до 300 |
|
Масса, г, не более |
500 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на циферблат термометра методом печати или наклейки.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
WSS-401 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Руководство по эксплуатации |
WSS-401.03 РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе № 2 «Назначение и работа прибора» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры».
