Полуприцеп-цистерна MERCERON
| Номер в ГРСИ РФ: | 95399-25 |
|---|---|
| Производитель / заявитель: | MERCERON, Франция |
Полуприцеп-цистерна MERCERON (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95399-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | MERCERON | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f6f9d60f-b910-3a9c-4cde-3738ca6443b5 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
MERCERON, Франция
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95399-25: Описание типа
2025-95399-25.pdf
|
Скачать | 555.9 КБ | |
|
95399-25: Методика поверки
2025-mp95399-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна MERCERON (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему жидкости. Слив нефтепродукта производится самотеком или через насос.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллипсоидную форму, установленной на шасси. ППЦ состоит из девяти герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ является транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

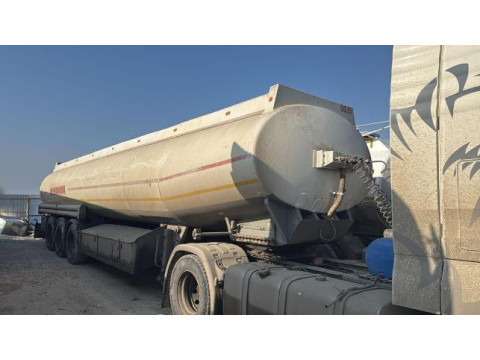

Общий вид полуприцеп-цистерны MERCERON зав. № VF9M343R010435038 представлен на рисунках 1-2.

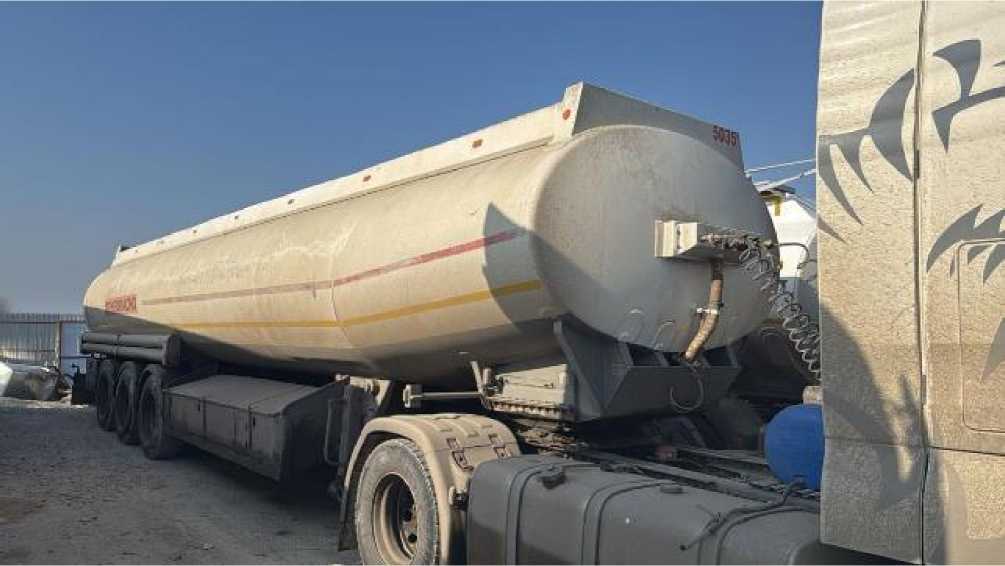

Рисунок 1 - Общий вид полуприцеп-цистерны MERCERON

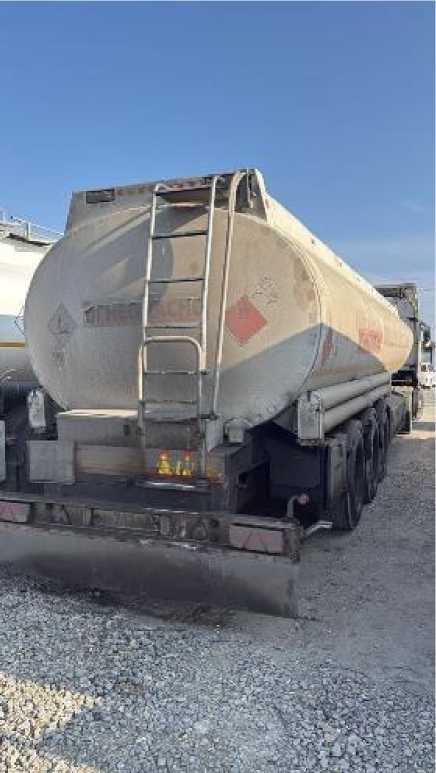

Рисунок 2 - Общий вид полуприцеп-цистерны MERCERON
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
38 000 |
|
Вместимость 1 секции, дм3 |
7 000 |
|
Вместимость 2 секции, дм3 |
3 000 |
|
Вместимость 3 секции, дм3 |
6 000 |
|
Вместимость 4 секции, дм3 |
2 000 |
|
Вместимость 5 секции, дм3 |
2 000 |
|
Вместимость 6 секции, дм3 |
5 000 |
|
Вместимость 7 секции, дм3 |
3 000 |
|
Вместимость 8 секции, дм3 |
4 000 |
|
Вместимость 9 секции, дм3 |
6 000 |
|
Количество секций, шт. |
9 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной | |
|
вместимостью, %, не более |
±1,5 |
|
Снаряженная масса, кг, не более |
5950 |
|
Г абаритные размеры, мм, не более - длина |
11 000 |
|
- ширина |
2 400 |
|
- высота |
2 800 |
|
Температура окружающей среды при |
от - 40 до + 50 |
|
эксплуатации, °С |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Т аблица 2 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
MERCERON |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна MERCERON», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
