Блоки БИТ
| Номер в ГРСИ РФ: | 95404-25 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Блоки БИТ (далее - блок) предназначены для воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95404-25 |
| Действует | по 30.04.2030 |
| Наименование | Блоки |
| Модель | БИТ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 26241abf-82c9-119b-ba21-67e23d366bae |
Производитель / Заявитель
Общество с ограниченной ответственностью Фирма "Информтест" (ООО Фирма "Информтест"), г. Москва, г. Зеленоград
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95404-25: Описание типа
2025-95404-25.pdf
|
Скачать | 1011.1 КБ | |
|
95404-25: Методика поверки
2025-mp95404-25.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Блоки БИТ (далее - блок) предназначены для воспроизведения напряжения и силы постоянного тока.
Описание
Принцип действия блоков БИТ заключается в формировании на выходе регулируемого стабилизированного напряжения и силы постоянного тока.
Блоки БИТ представляет собой источник постоянного тока с малой выходной емкостью, позволяющий моделировать (имитировать) вольт-амперные характеристики (далее - ВАХ) солнечных батарей любой формы: линейные и нелинейные. Блоки БИТ обеспечивают возможность быстрого изменения параметров ВАХ, что позволяет моделировать ВАХ для различных сценариев поведения солнечных батарей: затемнение, вращение.
Блоки БИТ имеют следующие модификации: БИТ2х500 и БИТ1001, отличающиеся метрологическими характеристиками. Допускается соединение двух и более параллельно включенных каналов и (или) изделий. При этом результирующая ВАХ определяется линейным сложением выходных токов каждого канала (изделия), а суммарная погрешность воспроизведения выходных токов определяется в соответствии с ГОСТ Р 8.736-2011.
Блоки БИТ выполнены в виде функционально законченной аппаратуры блочного конструктива для установки на стол (при автономной работе) или на полку стойки 19” с креплением винтами к стойке при работе в составе автоматизированных комплексов под управлением внешней ПЭВМ.
На каждый блок наносится маркировочная табличка, которая содержит следующую информацию: торговый знак и/или наименование изготовителя, наименование и обозначение блока, заводской номер, дата производства. Заводской номер в виде цифрового обозначения наносится на маркировочную табличку методом типографской печати.
Пломбирование от несанкционированного доступа предусмотрено на винтах крепления крышки корпуса блоков. Нанесение знака утверждения типа и поверки на средство измерений в обязательном порядке не предусмотрено.
Общий вид блоков, места нанесения маркировки и пломб представлены на рисунке 1-2.

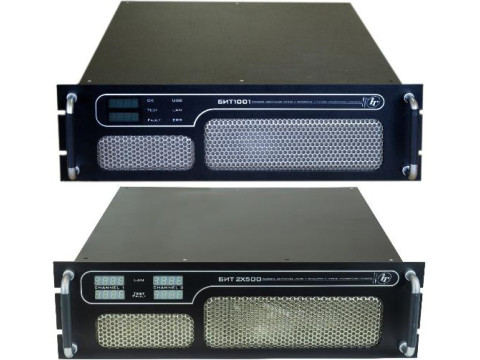

Модификация БИТ1001
Модификация БИТ2х500
Рисунок 1 - Общий вид блоков БИТ
Места нанесения пломб

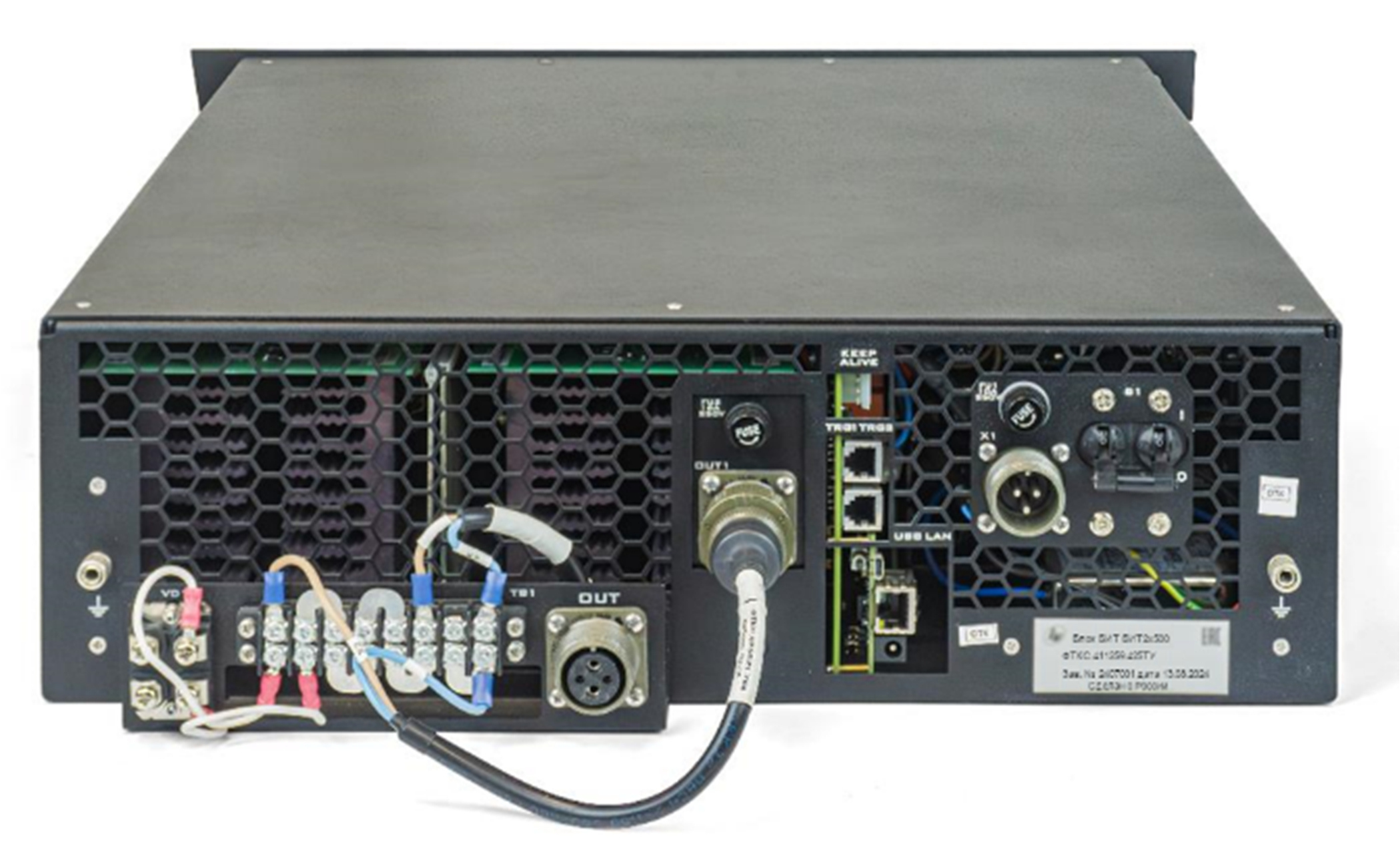

Рисунок 2 - Задняя панель блоков БИТ, места нанесения маркировки и пломб
Программное обеспечение
Программное обеспечение блоков (далее - ПО), устанавливается на внешний компьютер с операционной системой (ОС) Windows или Linux, и служит для управления режимами работы и отображения результатов измерений, его метрологически значимая часть предназначена для записи и представления измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование |
SasTest.dll |
SasTest.so |
|
Номер версии (идентификационный номер) |
1.0 |
1.0 |
|
Цифровой идентификатор ПО |
55A5-6FC5 |
A4C3—C144 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Технические характеристики
Метрологические и основные технические характеристики блоков БИТ представлены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
БИТ2х500 |
БИТ1001 | |
|
Количество каналов |
2 |
1 |
|
Диапазон воспроизведения напряжения постоянного тока, В |
от 10 до 100 | |
|
Дискретность установки напряжения постоянного тока, В |
0,1 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В |
± (0,002-иизм + 0,002-ипред), где иизм - воспроизводимое значение напряжения постоянного тока, В; ипред - предельное воспроизводимое значение напряжения постоянного тока, В. | |
|
Диапазон воспроизведения силы постоянного тока, А |
от 0,25 до 5,00 |
от 0,25 до 10,00 |
|
Дискретность установки силы постоянного тока, А |
0,25 | |
|
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А |
± (0,002-!ИЗм + 0,002-!пред), где 1изм - воспроизводимое значение силы постоянного тока, А; 1пред - предельное воспроизводимое значение силы постоянного тока, А. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Г ц |
220 ± 22 50 ± 1 |
|
Г абаритные размеры (длина х ширина х высота), мм |
690х480х134 |
|
Масса, кг, не более |
32 |
|
Рабочие условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от + 5 до + 40 |
|
относительная влажность воздуха при температуре до плюс 25 °С, % |
не более 80 |
|
атмосферное давление, кПа |
от 86 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Блок БИТ* |
- |
1 |
|
Комплект программного обеспечения |
- |
1 |
|
Руководство по эксплуатации* |
ФТКС.411259.212РЭ ФТКС.411259.257РЭ |
1 |
|
Паспорт* |
ФТКС.411259.212РЭ ФТКС.411259.257РЭ |
1 |
|
Руководство оператора |
ФТКС.42053-01 34 01 |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Примечание: * - модификация зависит от заказа. | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» руководства по эксплуатации блоков БИТ2х500 ФТКС.411259.212РЭ и руководства по эксплуатации блоков БИТ1001ФТКС.411259.212РЭ.
Нормативные документы
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140’16 до 100 А»;
ФТКС.411259.425ТУ «Блоки БИТ. Технические условия».
