Комплексы программно-технические Эксергия
| Номер в ГРСИ РФ: | 95413-25 |
|---|---|
| Производитель / заявитель: | ООО "Эмерсофт Солюшинс", г. Москва |
Комплексы программно-технические Эксергия (далее - комплексы) предназначены для измерений входных электрических сигналов в виде силы и напряжения постоянного тока, напряжения переменного тока, измерений сигналов от термопреобразователей сопротивления (далее - ТС), а также воспроизведений сигналов силы и напряжения постоянного тока для управления исполнительными механизмами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95413-25 |
| Действует | по 12.05.2030 |
| Наименование | Комплексы программно-технические |
| Модель | Эксергия |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 083af4be-ef34-6ccb-721b-32a449eef5c6 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Эмерсофт Солюшинс" (ООО "Эмерсофт Солюшинс"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95413-25: Описание типа
2025-95413-25.pdf
|
Скачать | 435.9 КБ | |
|
95413-25: Методика поверки
2025-mp95413-25.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Комплексы программно-технические Эксергия (далее - комплексы) предназначены для измерений входных электрических сигналов в виде силы и напряжения постоянного тока, напряжения переменного тока, измерений сигналов от термопреобразователей сопротивления (далее - ТС), а также воспроизведений сигналов силы и напряжения постоянного тока для управления исполнительными механизмами.
Описание
Принцип действия комплексов основан на преобразовании входных и выходных сигналов модульными комплектами, входящими в состав комплексов.
Аналого-цифровой преобразователь в модульных комплектах преобразует входные аналоговые сигналы в цифровые коды, которые затем передаются через порт ввода/вывода и обрабатываются контроллерами комплекса. Воспроизведение выходных аналоговых сигналов силы и напряжения постоянного тока осуществляется за счет цифро-аналогового преобразования модульных комплектов под управлением контроллеров комплекса.
Общее количество контроллеров комплекса - до 256 с максимально возможным числом каналов аналоговых сигналов на один контроллер - до 2048. Количество контроллеров и каналов в конкретном образце комплекса определяется проектом.
Комплексы являются проектно-компануемым средством измерений.
В состав комплекса входят:
- шкаф контроллера (далее - ШК), содержащий контроллеры, модульные комплекты, источники питания, сетевые коммутаторы;
- автоматизированное рабочее место (далее - АРМ) оператора с установленной технологической программой для визуализации результатов измерений и задания уровней воспроизводимых сигналов.
Дополнительно в состав комплекса могут входить:
- шкафы расширения (далее - ШР), предназначенные для масштабирования, увеличения количества модульных комплектов с целью подключения дополнительных контрольно-измерительных приборов и автоматики (далее - КИПиА), объектов управления, локальных систем управления;
- шкафы вспомогательные (далее - ШВ), содержащие коммутаторы, маршрутизаторы, автоматы безопасности.
Шкафы снабжены механическими замками для защиты от несанкционированного доступа. Замки закрываются ключами.
Коммуникационные модули комплекса обеспечивают информационный обмен комплекса с другими подсистемами различного типа. Обмен цифровыми данными производится по стандартным промышленным протоколам, что обеспечивает обмен данными без дополнительных преобразований и искажений значений измеренных параметров.
Модульные комплекты размещаются в ШК и ШР, где они крепятся на установочные рамки и подсоединяются к соответствующим полевым устройствам. Максимальное количество модульных комплектов, вмещаемое в шкафы - 32.
Модульный комплект включает в себя электронный и персональный модули. Метрологические характеристики комплексов определяются метрологическими характеристиками электронных модулей, входящих в состав модульного комплекта.
Перечень модификаций модульных комплектов с указанием назначения и количества каналов представлено в таблице 1.
Таблица 1 - Перечень модификаций модульных комплектов с указанием назначения
и количества каналов
|
Модификации |
Назначение |
Количество каналов |
|
ЕМ00501МОД01 |
Измерение силы постоянного тока |
16 |
|
ЕМ00070МОД01 |
8 | |
|
ЕМ31224МОД01 |
8 | |
|
ЕМ00058МОД01 |
8 | |
|
ЕМ00106МОД01 |
8 | |
|
ЕМ00106МОД02 |
8 | |
|
ЕМ00070МОД04 |
Измерение напряжения постоянного тока |
8 |
|
ЕМ00070МОД05 |
8 | |
|
ЕМ31113МОД01 |
8 | |
|
ЕМ31113МОД02 |
8 | |
|
ЕМ31113МОД03 |
8 | |
|
ЕМ00070МОД02 |
8 | |
|
ЕМ31224МОД02 |
8 | |
|
ЕМ31113МОД04 |
8 | |
|
ЕМ00070МОД03 |
8 | |
|
ЕМ31113МОД05 |
8 | |
|
ЕМ31113МОД06 |
8 | |
|
ЕМ00679МОД01 |
8 | |
|
ЕМ00717МОД01 |
Измерение напряжения переменного тока |
8 |
|
ЕМ00658МОД01 |
8 | |
|
ЕМ00119МОД01 |
Измерение сигналов от ТС |
8 |
|
ЕМ00119МОД02 |
8 | |
|
ЕМ31161МОД01 |
4 | |
|
ЕМ31161МОД02 |
4 | |
|
ЕМ00621МОД01 |
8 | |
|
ЕМ00622МОД01 |
16 | |
|
ЕМ31129МОД03 |
Воспроизведение силы постоянного тока |
4 |
|
ЕМ31129МОД04 |
4 | |
|
ЕМ31129МОД05 |
4 | |
|
ЕМ00062МОД01 |
8 | |
|
ЕМ00167МОД01 |
4 | |
|
ЕМ31129МОД01 |
Воспроизведение напряжения постоянного тока |
4 |
|
ЕМ31129МОД02 |
4 |
Заводской номер комплексов наносится на маркировочную табличку, расположенную на лицевой части корпуса ШК, любым технологическим способом в виде буквенно-цифрового кода. На электронные модули, входящие в состав модульного комплекта, наносится серийный номер на маркировочную табличку, расположенную на тыльной части корпуса электронного модуля, любым технологическим способом в виде цифрового кода.
Общий вид комплексов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Общий вид АРМ, модульного комплекта, персонального модуля представлен на рисунках 2 - 4. Общий вид электронного модуля с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 5. Нанесение знака поверки на комплексы не предусмотрено, пломбирование мест настройки (регулировки) комплексов не предусмотрено.

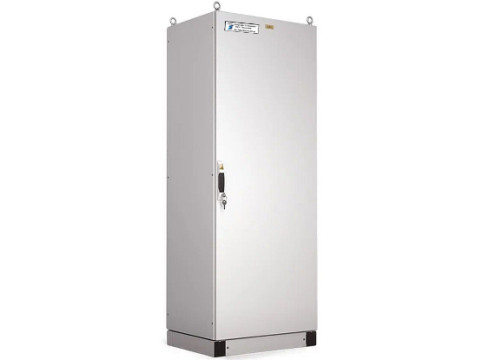

Рисунок 1 - Общий вид ШК (с указанием места нанесения знака утверждения типа и заводского номера), шкафа расширения, шкафа вспомогательного
Рисунок 2 - Общий вид АРМ

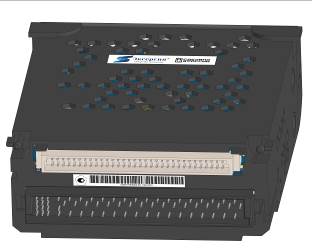

Рисунок 3 - Общий вид модульного комплекта
Рисунок 4 - Общий вид персонального модуля
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 5 - Общий вид электронного модуля с указанием места нанесения знака утверждения типа и серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
Метрологические характеристики комплексов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Внешнее ПО является метрологически незначимым.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО комплексов приведены в таблице 2.
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Эксергия В1.0 |
|
Номер версии (идентификационный номер ПО), не ниже |
З.х.хх.хххх |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (3.); - номер версии метрологически незначимой части ПО (x.xx.xxxx) может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 3 - Метрологические характеристики при измерении сигналов силы и напряжения постоянного тока, напряжения переменного тока
|
Модификация |
Тип сигнала |
Диапазон измерений |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, % |
|
ЕМ00501МОД01 ЕМ00070МОД01 ЕМ31224МОД01 ЕМ00058МОД01 ЕМ00Ю6МОД01 ЕМ00Ю6МОД02 |
Сила постоянного тока |
от 4 до 20 мА |
±0,45 |
|
ЕМ00070МОД04 ЕМ00070МОД05 ЕМ31113МОД01 ЕМ31113МОД02 ЕМЗШЗМОДОЗ |
Напряжение постоянного тока |
от -20 до +20 мВ от -50 до +50 мВ от -100 до +100 мВ |
±0,10 |
|
ЕМ00070МОД02 |
от -100 до +100 мВ | ||
|
от -250 до +250 мВ | |||
|
ЕМ00070МОД02 ЕМ31224МОД02 ЕМ31113МОД04 |
от -1 до +1 В | ||
|
ЕМ00070МОД03 ЕМ31113МОД05 |
от -5 до +5 В |
±0,15 | |
|
от -10 до +10 В | |||
|
ЕМЗШЗМОДОб |
от -10 до +10 В | ||
|
ЕМ00679МОД01 |
от 0 до 10 В | ||
|
ЕМ00717МОД01 ЕМ00658МОД01 |
Напряжение переменного тока |
от 0 до 12 В (амил.) |
±0,20 |
|
от 0 до 24 В (амил.) |
диапазоне частот от 10 Гц до 20,0 кГц; диапазон напряжения смещения входного сигнала от 0 до ±12 В,
Таблица 4 - Метрологические характеристики при измерении сигналов от ТС
|
Модификация |
Тип ТС |
Диапазон измерений сопротивления постоянному току в температурном эквиваленте, °C |
Диапазон измерений сопротивления постоянному току, Ом |
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений, % |
|
ЕМ00119МОД01 ЕМ00119МОД02 ЕМ31161МОД01 ЕМ31161МОД02 ЕМ00621МОД01 ЕМ00622МОД01 |
PtlO (а = 0,00385) |
от -100 до +650 |
от 6,03 до 32,96 |
±0,22 |
|
ЮН (а = 0,00391) |
от -100 до +650 |
от 5,96 до 33,33 |
±0,22 | |
|
ЮМ (а = 0,00428) 1} |
от -30 до +150 |
от 8,71 до 16,42 |
±0,32 | |
|
50М (а = 0,00428)1 ’ |
от 0 до +140 |
от 50,00 до 79,96 |
±0,27 | |
|
53М (гр. 23) 2) |
от 0 до +110 |
от 53,00 до 77,84 |
±0,30 | |
|
РН00 (а = 0,00385) 1} |
от -16 до +167 |
от 93,73 до 163,66 |
±0,27 | |
|
РН00 (а = 0,00385) 1} |
от 0 до +265 |
от 100,00 до 199,52 |
±0,25 | |
|
РН00 (а = 0,00385) 1} |
от 0 до +560 |
от 100,00 до 300,75 |
±0,25 | |
|
100П (а = 0,00391) 1} |
от -16 до +167 |
от 93,63 до 164,65 |
±0,27 | |
|
100П (а = 0,00391) |
от 0 до +265 |
от 100,00 до 201,08 |
±0,25 | |
|
100П (а = 0,00391) |
от 0 до +560 |
от 100,00 до 303,95 |
±0,25 | |
|
120Н (а = 0,00617) |
от -11 до +180 |
от 112,84 до 267,85 |
±0,25 | |
|
120Н (а = 0,00617) |
от 0 до +70 |
от 120,00 до 170,14 |
±0,32 | |
|
120Н (а = 0,00617) |
от 0 до +122 |
от 120,00 до 212,89 |
±0,27 | |
|
Тип термопреобразователя сопротивления по ГОСТ 6651-2009. 2) Номинальные статические характеристики приведены в таблице 5. | ||||
Таблица 5 - Номинальные статические характеристики 53М (гр. 23)
|
Температура рабочего конца, °C |
Сопротивление для температуры в °C, Ом | |||||||||
|
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 | |
|
-50 |
41,71 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
-40 |
43,97 |
43,74 |
43,52 |
43,29 |
43,07 |
42,84 |
42,61 |
42,39 |
42,16 |
41,94 |
|
-30 |
46,23 |
46,00 |
45,78 |
45,55 |
45,32 |
45,10 |
44,87 |
44,65 |
44,42 |
44,20 |
|
-20 |
48,48 |
48,26 |
48,03 |
47,81 |
47,58 |
47,36 |
47,13 |
46,90 |
46,68 |
46,45 |
|
-10 |
50,74 |
50,52 |
50,29 |
50,07 |
49,84 |
49,61 |
49,39 |
49,16 |
48,94 |
48,71 |
|
-0 |
53,00 |
52,77 |
52,55 |
52,32 |
52,10 |
51,87 |
51,65 |
51,42 |
51,19 |
50,97 |
|
0 |
53,00 |
53,23 |
53,45 |
53,68 |
53,90 |
54,13 |
54,36 |
54,58 |
54,81 |
55,03 |
|
+10 |
55,26 |
55,48 |
55,71 |
55,94 |
56,16 |
56,39 |
56,61 |
56,84 |
57,06 |
57,29 |
|
+20 |
57,52 |
57,74 |
57,97 |
58,19 |
58,42 |
58,65 |
58,87 |
59,10 |
59,32 |
59,55 |
|
+30 |
59,77 |
60,00 |
60,23 |
60,45 |
60,68 |
60,90 |
61,13 |
61,35 |
61,58 |
61,81 |
|
+40 |
62,03 |
62,26 |
62,48 |
62,71 |
62,93 |
63,16 |
63,39 |
63,61 |
63,84 |
64,06 |
|
+50 |
64,29 |
64,52 |
64,74 |
64,97 |
65,19 |
65,42 |
65,64 |
65,87 |
66,10 |
66,32 |
|
+60 |
66,55 |
66,77 |
67,00 |
67,22 |
67,45 |
67,68 |
67,90 |
68,13 |
68,35 |
68,58 |
|
+70 |
68,81 |
69,03 |
69,26 |
69,48 |
69,71 |
69,93 |
70,16 |
70,39 |
70,61 |
70,84 |
|
+80 |
71,06 |
71,29 |
71,51 |
71,74 |
71,97 |
72,19 |
72,42 |
72,64 |
72,87 |
73,09 |
|
+90 |
73,32 |
73,55 |
73,77 |
74,00 |
74,22 |
74,45 |
74,68 |
74,90 |
75,13 |
75,35 |
|
+100 |
75,58 |
75,80 |
76,03 |
76,26 |
76,48 |
76,71 |
76,93 |
77,15 |
77,38 |
77,61 |
|
+110 |
77,84 |
78,06 |
78,29 |
78,51 |
78,74 |
78,97 |
79,19 |
79,42 |
79,64 |
79,87 |
|
+120 |
80,09 |
80,32 |
80,55 |
80,77 |
81,00 |
81,22 |
81,45 |
81,67 |
81,90 |
82,13 |
|
+130 |
82,35 |
82,58 |
82,80 |
83,03 |
83,26 |
83,48 |
83,71 |
83,93 |
84,16 |
84,38 |
|
+140 |
84,61 |
84,84 |
85,06 |
85,29 |
85,51 |
85,74 |
85,96 |
86,19 |
86,42 |
86,64 |
|
+150 |
86,87 |
87,09 |
87,32 |
87,54 |
87,77 |
88,00 |
88,22 |
88,45 |
88,67 |
88,90 |
|
+160 |
89,13 |
89,35 |
89,58 |
89,80 |
90,03 |
90,25 |
90,48 |
90,71 |
90,93 |
91,16 |
|
+170 |
91,38 |
91,61 |
91,83 |
92,06 |
92,29 |
92,51 |
92,74 |
92,96 |
93,18 |
93,42 |
|
+180 |
93,64 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
Таблица 6 - Метрологические характеристики при воспроизведении сигналов силы и напряжения постоянного тока
|
Модификация |
Тип сигнала |
Диапазон воспроизведений |
Пределы допускаемой приведенной (к диапазону воспроизведений) погрешности воспроизведений, % |
|
ЕМЗИ29МОДОЗ ЕМ31129МОД04 ЕМ31129МОД05 ЕМ00062МОД01 ЕМ00167МОД01 |
Сила постоянного тока |
от 4 до 20 мА |
±0,10 |
|
ЕМ31129МОД01 ЕМ31129МОД02 |
Напряжение постоянного тока |
от 0 до 10 В |
±0,30 |
Таблица 7 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - номинальное напряжение постоянного тока, В - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц |
220 220 50 |
|
Потребляемая мощность, Вт, не более |
500 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
1600x1200x550 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность при температуре окружающей среды ±25 °C, % - атмосферное давление, кПа |
от ±5 до +35 от 30 до 80 от 84 до 106 |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом, на маркировочную табличку ШК комплекса, расположенную на лицевой части корпуса ШК, любым технологическим способом и на маркировочную табличку каждого электронного модуля, входящего в состав модульного комплекта, расположенную на тыльной части корпуса электронного модуля, любым технологическим способом.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический 1) |
Эксергия |
1 шт. |
|
Паспорт |
EM001 В 1.0 ПС |
1 экз. |
|
Руководство по эксплуатации |
EM001 В1.0 |
1 экз. |
|
1) Примечание - Состав комплекса определяется заказом. | ||
Сведения о методах измерений
приведены в разделе 18 «Методы измерений» документа EMOO1_B1.O «Комплексы программно-технические Эксергия. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ТУ 26.51-001-53884619-2024 «Комплексы программно-технические Эксергия. Технические условия».
Смотрите также
