Машина испытательная универсальная SHT5206
| Номер в ГРСИ РФ: | 95414-25 |
|---|---|
| Производитель / заявитель: | Фирма "Shenzhen WANCE Testing Machine Co., Ltd.", Китай |
Машина испытательная универсальная SHT5206 (далее - машина) предназначена для измерений силы и перемещений подвижной траверсы.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95414-25 | ||||||
| Наименование | Машина испытательная универсальная | ||||||
| Модель | SHT5206 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ccda6fe4-fca1-adc7-5527-df2e5212245a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Shenzhen Wance Testing Machine Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95414-25: Описание типа
2025-95414-25.pdf
|
Скачать | 312.6 КБ | |
|
95414-25: Методика поверки
2025-mp95414-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Машина испытательная универсальная SHT5206 (далее - машина) предназначена для измерений силы и перемещений подвижной траверсы.
Описание
Принцип действия машины основан на преобразовании системой привода машины электрической энергии в линейное перемещение подвижной траверсы (активного захвата или актуатора) и, как следствие, приложение к образцу соответствующей нагрузки с последующим ее измерением с помощью силоизмерительного датчика. Измерение силы, приложенной к образцу, производится путем преобразования механической деформации чувствительного элемента тензометрического датчика силы в электрический сигнал. Для высокоточного измерения деформации образца в состав машины могут быть включены измерители перемещений (деформаций) различных видов исполнения и модификаций.
Конструктивно система привода машины состоит из гидравлической силовой установки (далее - ГСУ), которая по средствам преобразования электрической энергии нагнетает положительное давление в гидравлической системе что позволяет управлять исполнительным механизмом путем распределения/перераспределения его внутри системы по средствам клапанных прецизионных или иных узлов. В свою очередь исполнительный механизм - гидроцилиндр передает через возвратно-поступательное движение усилие, которое позволяет перемещать траверсу (активный захват) в рабочем пространстве машины.
Положение траверсы измеряется путем применения магнитострикционных датчиков перемещения, смонтированных внутри корпуса гидроцилиндра или снаружи с независимым корпусом с заделкой к подвижной и не подвижной частям для измерения разницы в перемещении.
Установка и закрепление образца осуществляется в захватах различного типа (гидравлические, механические, резьбовые, с специализированными пазами и т.д.), плитах для сжатия, оснастке на 3(4)-ех точечный изгиб, в зависимости от решаемой задачи.
Обработка сигнала и управление испытательной машиной осуществляется управляющим контроллером, взаимодействующим с программным обеспечением. Также управление машиной может осуществляться с пульта дистанционного управления, панели управления, расположенной на фронтальной панели испытательной машины, а также панели, расположенной на ГСУ. Управляющий контроллер имеет модульную конструкцию и позволяет расширять количество входов и выходов для подключения дополнительных датчиков деформации, силоизмерительных датчиков и других периферийных устройств.
Нанесение знака поверки на машины не предусмотрено. Заводской номер, обеспечивающий идентификацию машины, имеет буквенно-цифровой формат и наносится на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины.
Общий вид машины и место нанесения заводского номера представлено на рисунке 1. Пломбирование машин не предусмотрено.

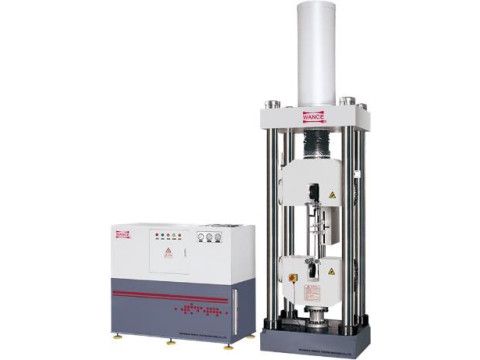

Рисунок 1 - Общий вид машины испытательной универсальной SHT5206 с указанием места нанесения маркировочной таблички с заводским номером
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным, разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TestPilot |
|
Номер версии (идентификационный номер) ПО |
V2.2.XXXX* |
|
Цифровой идентификатор ПО |
_ |
|
* Х - не относится к метрологически значимой части ПО и принимает значения от 1 до 9999 | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, кН |
от 20 до 2000 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 0,5 |
|
Диапазон измерений перемещений подвижной траверсы, мм |
от 0,5 до 1600 |
|
Пределы допускаемой погрешности измерений перемещения подвижной траверсы: - в поддиапазоне от 0,5 до 26,0 мм включ., мм - в поддиапазоне св. 26 до 1600 мм, % |
± 0,13 ± 0,5 |
аблица 3 - Основные технические характеристики средства измерений
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: - высота - ширина - длина |
5780 1340 800 |
|
Масса, кг, не более |
9100 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от + 15 до + 35 75 |
|
Потребляемая электрическая мощность, кВт, не более |
19,5 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 342 до 418 от 49 до 51 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина испытательная универсальная |
SHT5206 |
1 шт. |
|
Машина испытательная универсальная SHT5206. Руководство по эксплуатации и обслуживанию |
- |
1 экз. |
|
Машина испытательная универсальная SHT5206. Руководство по эксплуатации. Программное обеспечение Test Pilot |
- |
1 экз. |
|
ГСИ. Машина испытательная универсальная SHT5206. Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Испытание» в документе «Машина испытательная универсальная SHT5206. Руководство по эксплуатации и обслуживанию».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
Государственная поверочная схема для средств измерений длины в диапазоне от Г10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840.
