Устройства измерительные многофункциональные MPM
| Номер в ГРСИ РФ: | 95420-25 |
|---|---|
| Производитель / заявитель: | Jiangsu Sfere Electric CO.,LTD, КНР |
Устройства измерительные многофункциональные MPM (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95420-25 |
| Действует | по 12.05.2030 |
| Наименование | Устройства измерительные многофункциональные |
| Модель | MPM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 646b927e-d5c4-3d16-00d4-6d9b2ab38076 |
Производитель / Заявитель
JIANGSU SFERE ELECTRIC CO., LTD, Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
95420-25: Описание типа
2025-95420-25.pdf
|
Скачать | 486.7 КБ | |
|
95420-25: Методика поверки
2025-mp95420-25.pdf
|
Скачать | 2.3 MБ |
Описание типа
Назначение
Устройства измерительные многофункциональные MPM (далее - устройства) предназначены для измерений напряжения, силы и частоты переменного тока, коэффициента мощности, активной, реактивной и полной электрической мощностей, а также преобразований входных аналоговых сигналов в электрические выходные сигналы силы постоянного электрического тока.
Описание
Принцип действия приборов основан на преобразовании входных аналоговых сигналов с помощью аналого-цифрового преобразователя (далее - АЦП) и последующей математической обработке измеренных величин в зависимости от алгоритма расчета измеряемого параметра с отображением результатов на дисплее.
Конструктивно устройства выполнены в пластмассовом корпусе и состоят из входных первичных преобразователей напряжения и силы переменного тока, АЦП, микропроцессора, дисплея.
Приборы выпускаются в исполнениях MPM-12P и MPM-34P отличающихся метрологическими и техническими характеристиками, типом дисплея, выполняемыми функциями.
На лицевой панели расположен дисплей и органы управления, на задней панели расположены входные и выходные порты.
Заводской номер наносится на маркировочную наклейку типографским методом в виде цифрового кода.

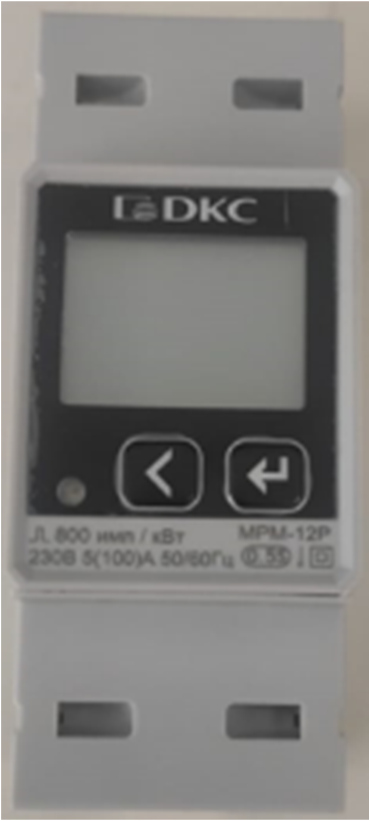

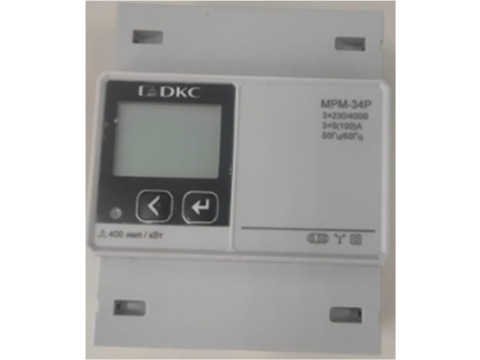

Обозначение устройств представлено на рисунке 1. Общий вид устройств и места нанесения маркировки представлены на рисунке 2.
Нанесение знака поверки на средство измерений не предусмотрено.
MPM-[1]-[2]
[1] - тип подключения
12: однофазное, двухпроводное
34: трехфазное, четырехпроводное
[2] - исполнение
Р: базовая
Рисунок 1 - Обозначение устройств
Модификация MPM-34
Модификация MPM-12
Место нанесения заводского номера

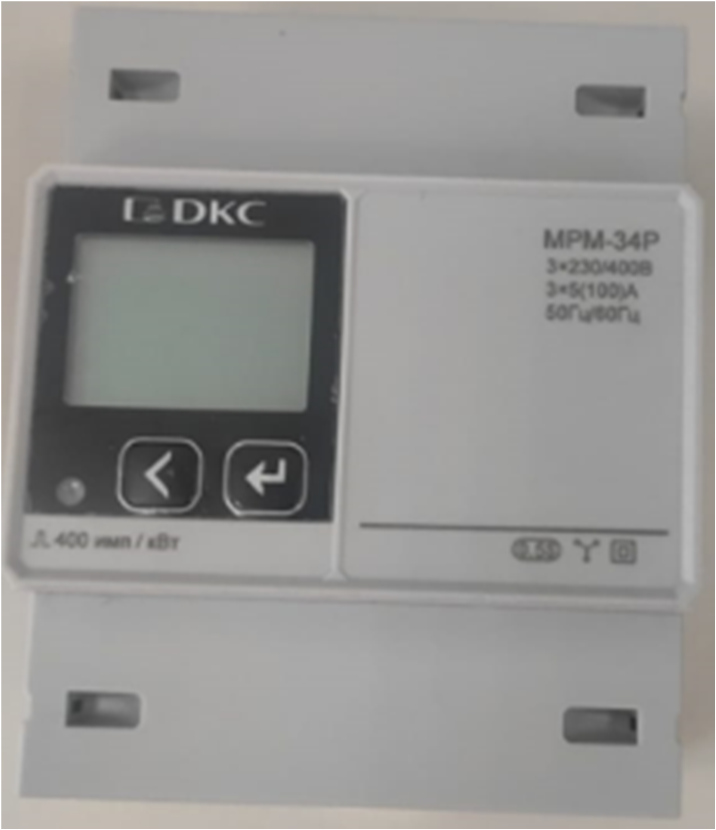

Рисунок 2 - Общий вид приборов и места нанесения маркировки, знака утверждения типа и пломб
Программное обеспечение
Программное обеспечение (далее - ПО) приборов является встроенным. Программное обеспечение приборов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящим к искажению результатов измерений.
ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационное данные (признаки) |
Значение | |
|
Исполнение |
MPM-12P |
MPM-34P |
|
Идентификационное наименование ПО |
MPM-12 |
MPM-34 |
|
Номер версии (идентификационный номер ПО), не ниже |
1001 |
1001 |
|
Цифровой идентификатор ПО |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение | |
|
МРМ-12Р |
МРМ-34Р | |
|
Номинальные среднеквадратические значения фазного напряжения переменного тока, и(ф)ном, В |
220 |
220 |
|
Диапазон измерений среднеквадратического значения фазного напряжения переменного тока, В |
от 0,8 и(ф)ном до 1,2 и(ф)ном | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения фазного напряжения переменного тока, % |
±0,2 | |
|
Номинальные среднеквадратические значения междуфазного напряжения переменного тока, и(л)ном, В |
- |
380 |
|
Диапазон измерений среднеквадратического значения междуфазного напряжения переменного тока, В |
от 0,8 и(л)ном до 1,2 и(л)ном | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
- |
±0,2 |
|
Номинальное среднеквадратическое значение силы переменного тока, Ihom, А |
5, 100 | |
|
Диапазон измерений среднеквадратического значения переменного тока, А |
от 0,005 Ihom до 1,2 Ihom | |
|
Пределы допускаемой приведенной погрешности измерений среднеквадратического значения междуфазного напряжения переменного тока, % |
±0,2 | |
|
Диапазон измерений частоты переменного тока, Гц |
от 45 до 65 | |
|
Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Г ц |
±0,01 | |
|
Диапазон измерений активной фазной и суммарной трехфазной электрической мощности, Вт |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
|
Пределы допускаемой приведенной погрешности измерений активной фазной и суммарной трехфазной электрической мощности, % |
±0,3 | |
|
Диапазон измерений реактивной фазной и трехфазной электрической мощности, Вар |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
|
Пределы допускаемой приведенной погрешности измерений реактивной фазной и суммарной трехфазной электрической мощности, % |
±0,3 | |
|
Диапазон измерений полной фазной и трехфазной электрической мощности, В^А |
от 0,8 и(ф)ном до 1,2 и(ф)ном от 0,005 Ihom до 1,2 Ihom | |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | ||
|
МРМ-12Р |
МРМ-34Р | ||
|
Пределы допускаемой приведенной погрешности измерений полной фазной и трехфазной электрической мощности, % |
±0,3 | ||
|
Диапазон измерения фазного и трехфазного коэффициента мощности |
от -1,0 до +1,0 | ||
|
Пределы допускаемой относительной погрешности измерений фазного и трехфазного коэффициента мощности, % |
±0,5 | ||
|
Класс точности: - активной электрической энергии по ГОСТ 31819.22-2012 - реактивной электрической энергии по ГОСТ 31819.23-2012 |
0,5S 2 | ||
|
Стартовый ток, А |
0,001 1ном | ||
|
Постоянная счетчика имп./(кВт^ч) / имп./(квар^ч) |
800/800 |
400/400 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификация |
МРМ-12Р |
МРМ-34Р |
|
Габаритные размеры (Д*Ш*В), мм, не более |
36x90x63,5 |
72x90x63,5 |
|
Масса, кг, не более |
1 |
1 |
|
Потребляемая мощность, В^А, не более |
5 | |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность (без конденсата), %, не более |
от -25 до +70 от 5 до 95 | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ составляет не менее, ч, не менее |
110000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится методом наклейки на боковую панель устройств и на титульный лист эксплуатационной документации типографским.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Устройство измерительное многофункциональное |
* |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Примечание: * в зависимости от исполнения | ||
Сведения о методах измерений
приведены п.1.2 «Описание продукции» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;
СТП 0002-2023 Устройства измерительные многофункциональные MPM. Стандарт предприятия.
