Комплекс эталонный ЭК КВ15
| Номер в ГРСИ РФ: | 95421-25 |
|---|---|
| Производитель / заявитель: | ФБУ «Тест-С.-Петербург», г. С-Петербург |
Комплекс эталонный ЭК КВ15 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95421-25 | ||||||
| Наименование | Комплекс эталонный | ||||||
| Модель | ЭК КВ15 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ac5d2e47-229a-09fe-03d2-dcd8b2bd2d55 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге, Ленинградской и Новгородской областях, Республике Карелия" (ФБУ "Тест-С.-Петербург"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95421-25: Описание типа
2025-95421-25.pdf
|
Скачать | 736.7 КБ | |
|
95421-25: Методика поверки
2025-mp95421-25.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Комплекс эталонный ЭК КВ15 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Описание
К настоящему типу относится Комплекс эталонный ЭК КВ15 с заводским номером 15.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Таблица 1 - Состав комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный, в составе: |
ЭК КВ15 |
1 шт. |
|
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 92777-24 |
- |
9 шт. |
|
Секундомеры электронные с таймерным выходом, регистрационный номер 12112-90 |
СТЦ-2 |
4 шт. |
|
Измеритель температуры двухканальный прецизионный, регистрационный номер 46432-11 |
МИТ 2.05М |
1 шт. |
|
Термометр сопротивления платиновый эталонный, регистрационный номер 11804-99 |
ПТС-10М |
1 шт. |
Продолжение таблицы 1
|
Наименование |
Обозначение |
Количество |
|
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
|
Комплект вспомогательного оборудования, в том числе средство контроля окружающей среды |
- |
1 комп. |
|
Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового эталонного, измерителя температуры двухканального, секундомеров электронных с таймерным выходом на аналогичные утвержденных типов с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс, как их неотъемлемая часть. 2. Допускается замена термостатической ванны на аналогичную с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс, как их неотъемлемая часть. | ||
Общий вид комплекса представлен на рисунке 1.

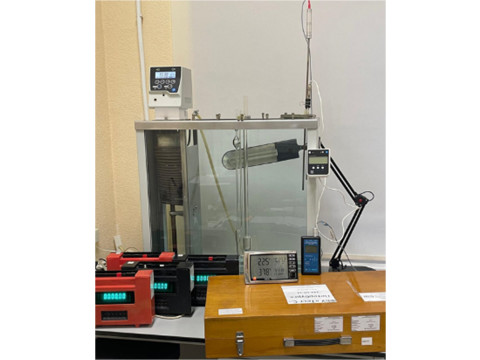

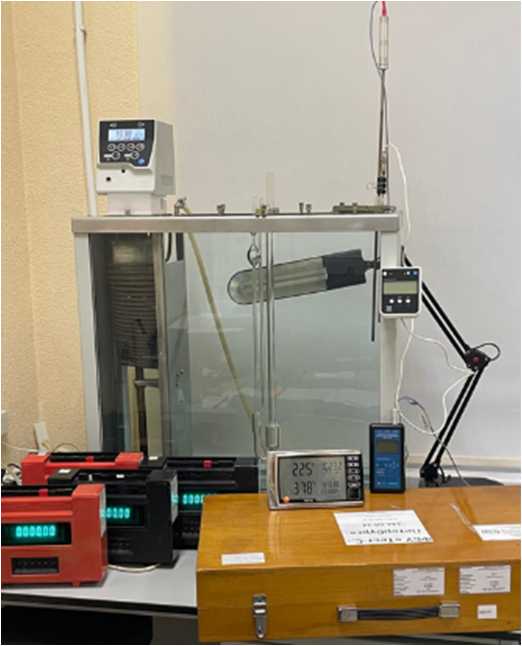

Рисунок 1 - Общий вид комплекса
Наименование комплекса, заводской номер и год изготовления приведены в документе СНРТ.414117.001РЭ «Комплекс эталонный ЭК КВ15. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2 и 3).

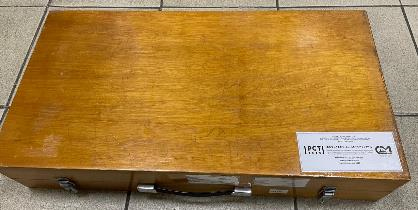

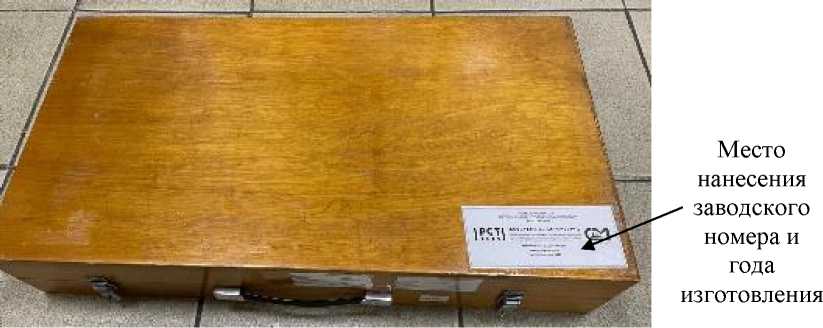

Рисунок 2 - Маркировка комплекса

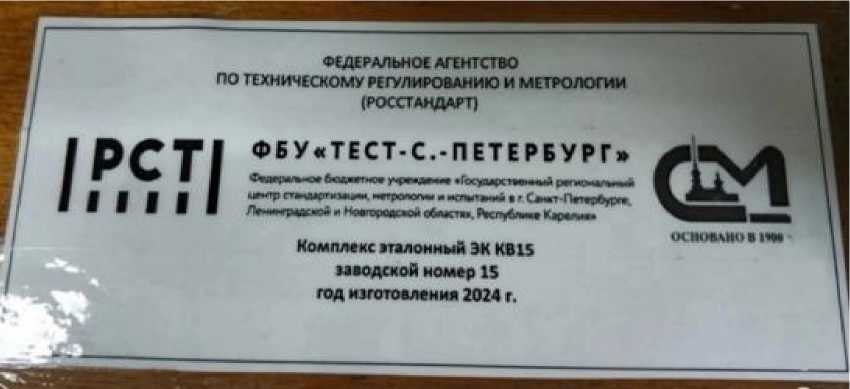

Рисунок 3 - Макет шильдика
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
Технические характеристики
Метрологические и технические характеристики комплекса представлены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 40,00 °С, мм2/с |
от 0,4 до 34000,0 |
|
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 15,00 °С до 40,00 °С, мм2/с |
от 0,4 до 1000,0 включ. св. 1000,0 до 20000,0 включ. св. 20000,0 до 34000,0 включ. |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с включ. |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
30 000 |
|
Средний срок службы, лет |
24 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 5 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный |
ЭК КВ15 |
1 шт. |
|
Комплекс эталонный ЭК КВ 15. Руководство по эксплуатации |
СНРТ.414117.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 2 «Использование по назначению» документа СНРТ.414117.001РЭ «Комплекс эталонный ЭК КВ15. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
