Комплекс эталонный ЭК КВ11
| Номер в ГРСИ РФ: | 95422-25 |
|---|---|
| Производитель / заявитель: | ФГУ "Новосибирский ЦСМ", г.Новосибирск |
Комплекс эталонный ЭК КВ11 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95422-25 | ||||||
| Наименование | Комплекс эталонный | ||||||
| Модель | ЭК КВ11 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | c182a827-bb12-316b-2852-484a32994e7c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Новосибирской области" (ФБУ "Новосибирский ЦСМ"), г. Новосибирск
Поверка
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95422-25: Описание типа
2025-95422-25.pdf
|
Скачать | 512.4 КБ | |
|
95422-25: Методика поверки
2025-mp95422-25.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Комплекс эталонный ЭК КВ11 (далее - комплекс) предназначен для хранения и передачи единицы кинематической вязкости жидкости, поверки и калибровки вискозиметров различных типов, измерений кинематической вязкости исследуемых жидкостей в лабораторных условиях.
Комплекс применяют в качестве рабочего эталона 1-го разряда согласно п. 6.1 Государственной поверочной схемы для средств измерений вязкости жидкостей, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 05.11.2019 № 2622.
Описание
К настоящему типу относится комплекс эталонный ЭК КВ11 с заводским номером НЦСМ1.
Принцип действия комплекса основан на измерении вязкости жидкости по времени ее истечения через капилляр вискозиметра стеклянного капиллярного эталонного, помещенного в термостатическую ванну. Время истечения определенного объема жидкости, заключенного между двумя метками на поверхности рабочей трубки измерительного резервуара вискозиметра, измеряет оператор с применением секундомера электронного с таймерным выходом.
Конструктивно комплекс представляет собой единичный экземпляр, состав которого представлен в таблице 1.
Таблица 1 - Состав комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный, в составе: |
ЭК КВ11 |
1 шт. |
|
Вискозиметры стеклянные капиллярные эталонные, регистрационный номер 92535-24 |
- |
16 шт. |
|
Термометр цифровой эталонный, регистрационный номер 40719-15 |
ТЦЭ-005/М2 |
1 шт. |
|
Термометр сопротивления платиновый вибропоточный эталонный, регистрационный номер 65421-16 |
ПТСВ-10-2 |
1 шт. |
|
Секундомеры электронные, регистрационный номер 44154-20 |
Интеграл С-01 |
2 шт. |
Продолжение таблицы 1
|
Наименование |
Обозначение |
Количество |
|
Термостат жидкостный |
ВИС-Т-06 |
1 шт. |
|
Комплект вспомогательного оборудования, в том числе средство контроля окружающей среды |
- |
1 комп. |
|
Примечания: 1. Допускается замена вискозиметров стеклянных капиллярных эталонных, термометра сопротивления платинового вибропоточного эталонного, термометра цифрового эталонного, секундомеров электронных на аналогичные утвержденных типов с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. 2. Допускается замена термостатических ванн на аналогичные с метрологическими характеристиками, обеспечивающими необходимый уровень точности, при условии, что владелец комплекса не претендует на улучшение заявленных метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на комплекс как их неотъемлемая часть. | ||

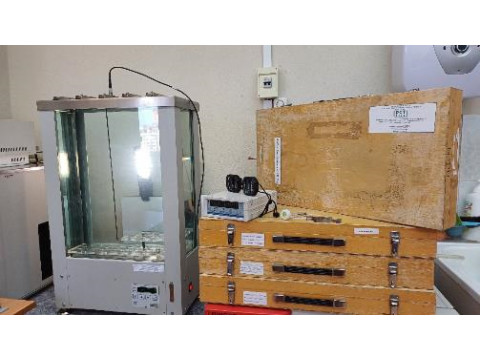

Общий вид комплекса представлен на рисунке 1.
Рисунок 1 - Общий вид комплекса

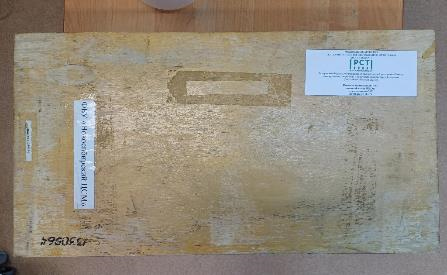

Наименование комплекса, заводской номер и год изготовления приведены в документе ЛТДВ.414117.001РЭ «Комплекс эталонный ЭК КВ11. Руководство по эксплуатации» и на шильдике, расположенном на первом футляре для хранения вискозиметров стеклянных капиллярных эталонных, методом трафаретной печати (рисунок 2 и 3).
Лист № 3
Всего листов 5

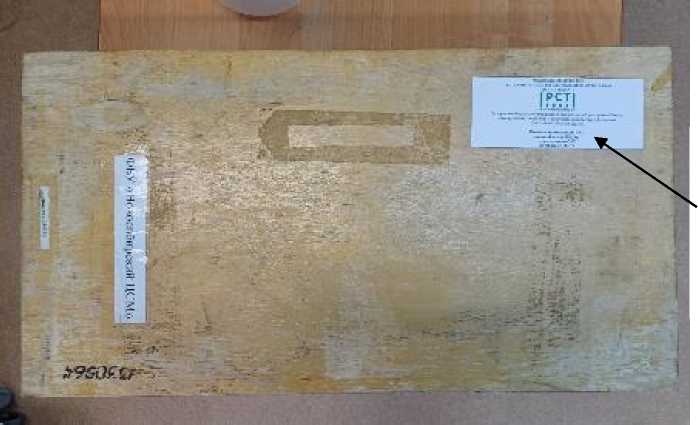

Место нанесения заводского номера и года изготовления
Рисунок 2 - Маркировка комплекса
Ф1 Д1 РАЛЬНОЕ АГЕНСТВО
ПО ТЕХНИЧЕСКОМУ PEIУЛИРОВАНИЮ И МЕТРОЛОГИИ (РОССТАНЛАРТ)
I PCTI
I I I I I I НОВОСИБИРСКИЙ цсм
Федеральное бюджетное > чрсждсиис «Государственный региональный центр стандартизации. метрологии и испытаний в Новосибирской области» (ФБУ «Новосибирский ЦСМ»)
Комплекс эталонный ЭК КВ И шитые ко* номер НЦСМ1 гол и потоплен ин 2023 ЛТДВ.4Н117.001 РЭ
Рисунок 3 - Макет шильдика
Нанесение знака поверки на комплекс не предусмотрено.
Пломбирование комплекса не предусмотрено.
Технические характеристики
Метрологические и технические характеристики комплекса представлены в таблицах 2, 3 и 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с |
от 0,4 до 34000,0 |
|
Поддиапазоны измерений, хранения и передачи единицы кинематической вязкости жидкости в диапазоне значений температуры от 20,00 °С до 50,00 °С, мм2/с |
от 0,4 до 1000,0 включ. св. 1000,0 до 20000,0 включ. св. 20000,0 до 34000,0 включ. |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Границы доверительной относительной погрешности, %, не более: в поддиапазоне значений кинематической вязкости от 0,4 до 1000,0 мм2/с включ. св. 1000,0 до 20000,0 мм2/с включ. св. 20000,0 до 34000,0 мм2/с включ. |
±0,15 ±0,20 ±0,25 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации комплекса: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа |
от +18 до +22 от 30 до 80 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
30 000 |
|
Средний срок службы, лет |
24 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографическим способом.
Комплектность
Таблица 5 - Комплектность комплекса
|
Наименование |
Обозначение |
Количество |
|
Комплекс эталонный |
ЭК КВ11 |
1 шт. |
|
Комплекс эталонный ЭК КВ 11. Руководство по эксплуатации |
ЛТДВ.414117.001РЭ |
1 экз. |
Сведения о методах измерений
приведены в п. 2 «Использование по назначению ЭК КВ» документа ЛТДВ.414117.001РЭ «Комплекс эталонный ЭК КВ11. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений вязкости жидкостей, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 5 ноября 2019 г. № 2622.
