Комплексы измерительные Океан.Станция
| Номер в ГРСИ РФ: | 95430-25 |
|---|---|
| Производитель / заявитель: | ООО "Русская морская команда" (ООО "РМК"), г. Мурманск |
Комплексы измерительные Океан.Станция (далее - комплексы Океан.Станция) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, уровня воды, расстояния до водной поверхности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95430-25 |
| Действует | по 12.05.2030 |
| Наименование | Комплексы измерительные |
| Модель | Океан.Станция |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cf662781-e3e1-ae82-0f22-b45f4648cfaf |
Производитель / Заявитель
Общество с ограниченной ответственностью "Русская морская команда" (ООО "РМК"), г. Мурманск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95430-25: Описание типа
2025-95430-25.pdf
|
Скачать | 725.7 КБ | |
|
95430-25: Методика поверки
2025-mp95430-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Комплексы измерительные Океан.Станция (далее - комплексы Океан.Станция) предназначены для измерений температуры и относительной влажности воздуха, атмосферного давления, скорости и направления воздушного потока, уровня воды, расстояния до водной поверхности.
Описание
Принцип действия комплексов Океан.Станция основан на измерении метеорологических параметров измерительными преобразователями с последующим преобразованием в цифровой код и выдачей результатов измерений на устройствах отображения.
Принцип действия измерительных преобразователей:
- при измерении температуры воздуха основан на зависимости электрического сопротивления платины от температуры окружающей среды;
- при измерении относительной влажности воздуха основан на изменении емкости полимерного конденсатора в зависимости от относительной влажности воздуха;
- при измерении атмосферного давления основан на механической деформации кварцевой мембраны в зависимости от измерения атмосферного давления;
- при измерении скорости воздушного и направления воздушного потока основан на измерении времени прохождения ультразвукового сигнала между чувствительными элементами;
- при измерении расстояния до водной поверхности основан на измерении времени, необходимого для прохождения микроволнового импульса от излучателя до поверхности воды и возвращения его на приемник,
- при измерении уровня воды основан на пьезорезистивном эффекте в полупроводниках, где пластина из монокристаллического сапфира с пленкой кремния преобразует внешнее измеряемое давление в деформацию пластины, что приводит к разбалансу моста Уинстона, пропорциональному измеряемому давлению.
Конструктивно комплексы Океан.Станция выполнены по модульному принципу и состоят из центрального устройства, измерительных каналов, вспомогательных и связующих компонентов. Центральное устройство представляет собой кейс с установленными внутри аккумуляторными батареями, коммуникационным оборудованием и преобразователем сигналов. С помощью линий связи к центральному устройству подключаются первичные измерительные преобразователи образуя измерительные каналы (далее - ИК). Наименование измерительных каналов и первичных измерительных преобразователей приведены в таблице 1.
Таблица 1 - Наименование первичных измерительных преобразователей комплексов
Океан.Станция
|
Наименование измерительного канала |
Наименование первичного измерительного преобразователя |
|
Канал измерений атмосферного давления |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений температуры воздуха |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений Относительной влажности воздуха |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений скорости воздушного потока |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений направления воздушного потока |
Индикатор мультисенсорный МПВ 702.10005 |
|
Канал измерений расстояния до водной поверхности |
Датчик радарного типа УЛМ31A1 |
|
Канал измерений уровня воды |
Датчик избыточного давления 415М-ДИ 7153 Датчик абсолютного давления 415М-ДА 7043 |
Общий вид комплексов Океан.Станция представлен на рисунке 1. Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати на табличку, расположенную внутри корпуса центрального устройства в месте, указанном на рисунке 2. Нанесение знака поверки на комплексы Океан.Станция не предусмотрено.
Пломбирование комплексов Океан.Станция не предусмотрено.

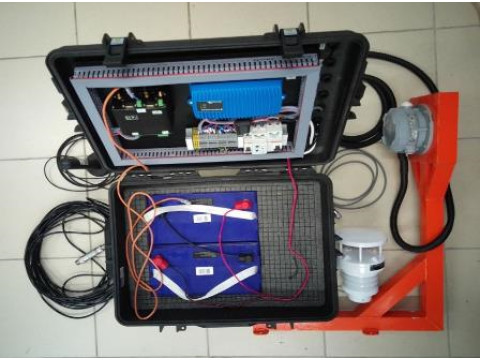

1 - Индикатор мультисенсорный МПВ 702.10005,
2 - Датчик радарного типа УЛМ31A1,
3 - Датчик избыточного давления 415М-ДИ 7153/Датчик абсолютного давления 415М-ДА 7043, 4 - Центральное устройство, 5 - Антенна
Рисунок 1 - Общий вид комплексов Океан.Станция

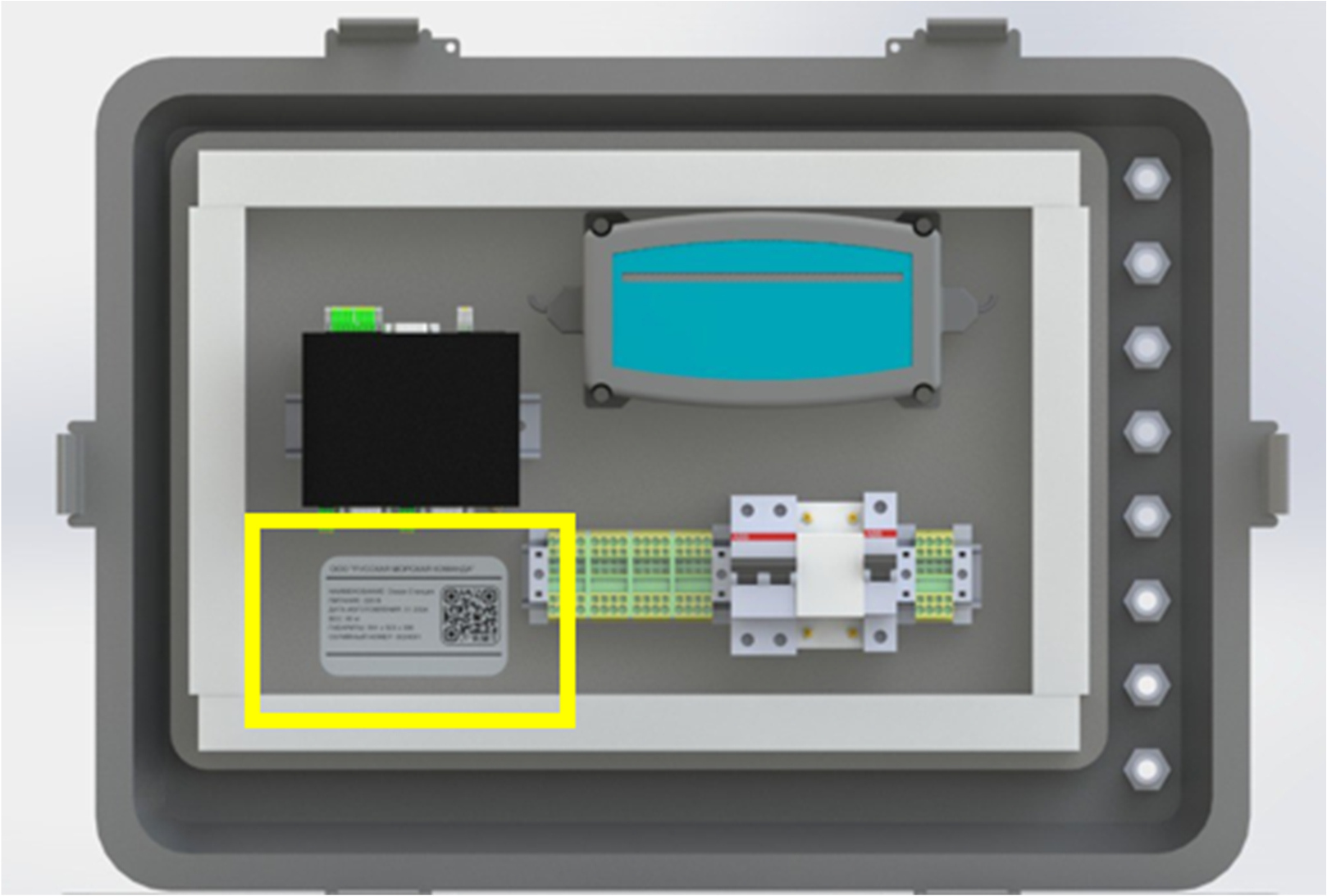

Рисунок 2 - Место нанесения заводского номера
Программное обеспечение
Комплексы Океан.Станция имеют встроенное и автономное программное обеспечение.
Встроенное программное обеспечение «data_collector» обеспечивает прием и передачу данных.
Автономное программное обеспечение «Океан Мониторинг» обеспечивает обработку, отображение, хранение данных.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» согласно Рекомендации Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование встроенного ПО |
«data collector» |
|
Номер версии (идентификационный номер) ПО |
1.xx1) |
|
Идентификационное наименование автономного ПО |
«Океан Мониторинг» |
|
Номер версии (идентификационный номер) ПО |
2.xxx2) |
|
1) Метрологически незначимая часть ПО. 2) Метрологически незначимая часть ПО. | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование измерительного канала |
Наименование характеристики |
Значение |
|
ИК атмосферного давления |
Диапазон измерений, гПа |
от 800,0 до 1100,0 |
|
Пределы допускаемой абсолютной погрешности измерений, гПа |
±0,5 | |
|
ИК температуры воздуха |
Диапазон измерений, oC |
от - 20,0 до + 55,0 |
|
Пределы допускаемой абсолютной погрешности измерений, oC |
±0,5 | |
|
ИК скорости воздушного потока |
Диапазон измерений, м/с |
0,5 до 60,0 |
|
Пределы допускаемой абсолютной погрешности измерений: - абсолютной в диапазоне от 0,5 до 10 м/с включ., м/с - относительной в диапазоне св. 10 до 40 м/с включ., % - относительной в диапазоне св. 40 до 60 м/с, % |
±0,5 ±3 ±5 | |
|
ИК направления воздушного потока |
Диапазон измерений |
от 0° до 360° |
|
Пределы допускаемой абсолютной погрешности измерений: - в диапазоне от 0,5 до 40,0 м/с включ. - в диапазоне св. 40,0 до 60,0 м/с |
±3° ±5° | |
|
ИК относительной влажности воздуха |
Диапазон измерений, % |
0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений, %: - в диапазоне от 0 до 90 % включ. - в диапазоне св. 90 до 100 % |
±3 ±4 | |
|
ИК расстояния до водной поверхности |
Диапазон измерений, м |
от 0,6 до 30,0 |
|
Пределы допускаемой абсолютной погрешности измерений, мм |
±5 | |
|
ИК уровня воды |
Диапазон измерений, м |
от 0 до 10 |
|
Пределы допускаемой абсолютной погрешности, мм |
±10 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Электрическое питание от сети переменного тока: | |
|
-напряжение, В |
от 198 до 242 |
|
- частота, Г ц |
от 49 до 51 |
|
Электрическое питание от сети постоянного тока: | |
|
- напряжение, В |
от 18 до 21 |
|
Максимальная потребляемая мощность, В^А |
100 |
|
Габаритные размеры центрального устройства, мм, не менее: | |
|
- длина |
691 |
|
- ширина |
503 |
|
- высота |
386 |
|
Масса центрального устройства, кг, не менее |
80 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
от - 20 до + 55 до 100 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
2 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации 002-24-01-К.000219-Э.РЭ и паспорта 007-24-01-К..000219-Э.ПС типографским способом.
Комплектность
Таблица 6 - Комплектность комплексов Океан.Станция
|
Наименование |
Обозначение |
Количество |
|
Комплекс измерительный |
Океан.Станция |
1 шт. |
|
Руководство по эксплуатации |
002-24-01 -R.000219-Э.РЭ |
1 экз. |
|
Паспорт |
007-24-01-R. 000219-Э.ПС |
1 экз. |
Сведения о методах измерений
приведены в документе 002-24-01-К.000219-Э.РЭ «Комплексы измерительные
Океан.Станция. Руководство по эксплуатации», в пункте 2.4 «Подготовка к проведению измерений».
Нормативные документы
Приказ Росстандарта от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Росстандарта от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Росстандарта от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10"1—1-107 Па»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемой для средств измерений уровня жидкости и сыпучих материалов»;
003-24-01-К.000219-Э.ТУ «Комплекс измерительный Океан.Станция. Технические условия».
