Приборы для измерений параметров шероховатости поверхности МСШ
| Номер в ГРСИ РФ: | 95433-25 |
|---|---|
| Производитель / заявитель: | ООО "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
Приборы для измерений параметров шероховатости поверхности МСШ (далее - профилометры) предназначены для измерений параметров шероховатости поверхности деталей, сечение которых в плоскости изделия представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95433-25 |
| Действует | по 12.05.2030 |
| Наименование | Приборы для измерений параметров шероховатости поверхности |
| Модель | МСШ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1303be93-20bd-8543-fe64-644caa27b426 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95433-25: Описание типа
2025-95433-25.pdf
|
Скачать | 1.3 MБ | |
|
95433-25: Методика поверки
2025-mp95433-25.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Приборы для измерений параметров шероховатости поверхности МСШ (далее - профилометры) предназначены для измерений параметров шероховатости поверхности деталей, сечение которых в плоскости изделия представляет прямую линию (образующие цилиндрических поверхностей; отверстия; плоские поверхности).
Описание
Приборы для измерений параметров шероховатости поверхности МСШ изготавливаются четырех модификаций МСШ-80-7, МСШ-80-9, МСШ-П, МСШ-Б, различающихся конструктивно, метрологическими и техническими характеристиками.
Принцип действия профилометра основан на ощупывании неровностей исследуемой поверхности алмазной иглой (щупом) и преобразовании возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в микропроцессоре. Результаты измерений выводятся на сенсорный цветной дисплей (в виде профилограммы и числовых значений параметров шероховатости).
Профилометры модификаций МСШ-80-7, МСШ-80-9 состоят из блока привода с индуктивным датчиком и блока обработки информации с сенсорным цветным дисплеем диагональю 5,7" (Рис. 1 и 2). Профилометры модификаций МСШ-П состоят из базового блока привода, имеющего монохромный дисплей (Рис. 3). Профилометры модификации МСШ-Б состоят из базового блока привода, несущего сенсорный цветной дисплей (Рис. 4). Модификации МСШ-П МСШ-Б дополнительно могут управляться с помощью компьютера, смартфона или планшета через Bluetooth - адаптер (Roughness Studio PREMIUM). Модификация МСШ-Б дополнительно оснащается специальным датчиком для измерения контура поверхности.
Механизм подачи всех модификаций имеет цилиндрическую форму и интегрирован в призматическую опору, но может быть использован и без неё. Это позволяет выполнять измерения в любом измерительном положении, в том числе, и с поворотом датчика на 90° относительно движения механизма подачи для измерения деталей типа коленчатых и распределительных валов в поперечном направлении.
Питание профилометров осуществляется от сети переменного тока через адаптер (дополнительно есть возможность работы от встроенного аккумулятора).
Внешний вид профилометров представлен на рисунках 1 - 4.
Пломбировка профилометров от несанкционированного доступа не предусмотрена. Нанесение знака поверки на средство измерений не предусмотрено. Заводские номера в виде буквенно-цифрового обозначения наносятся методом гравировки на металлизированную наклейку (Рис. 5), которая крепится на заднюю часть блока привода.

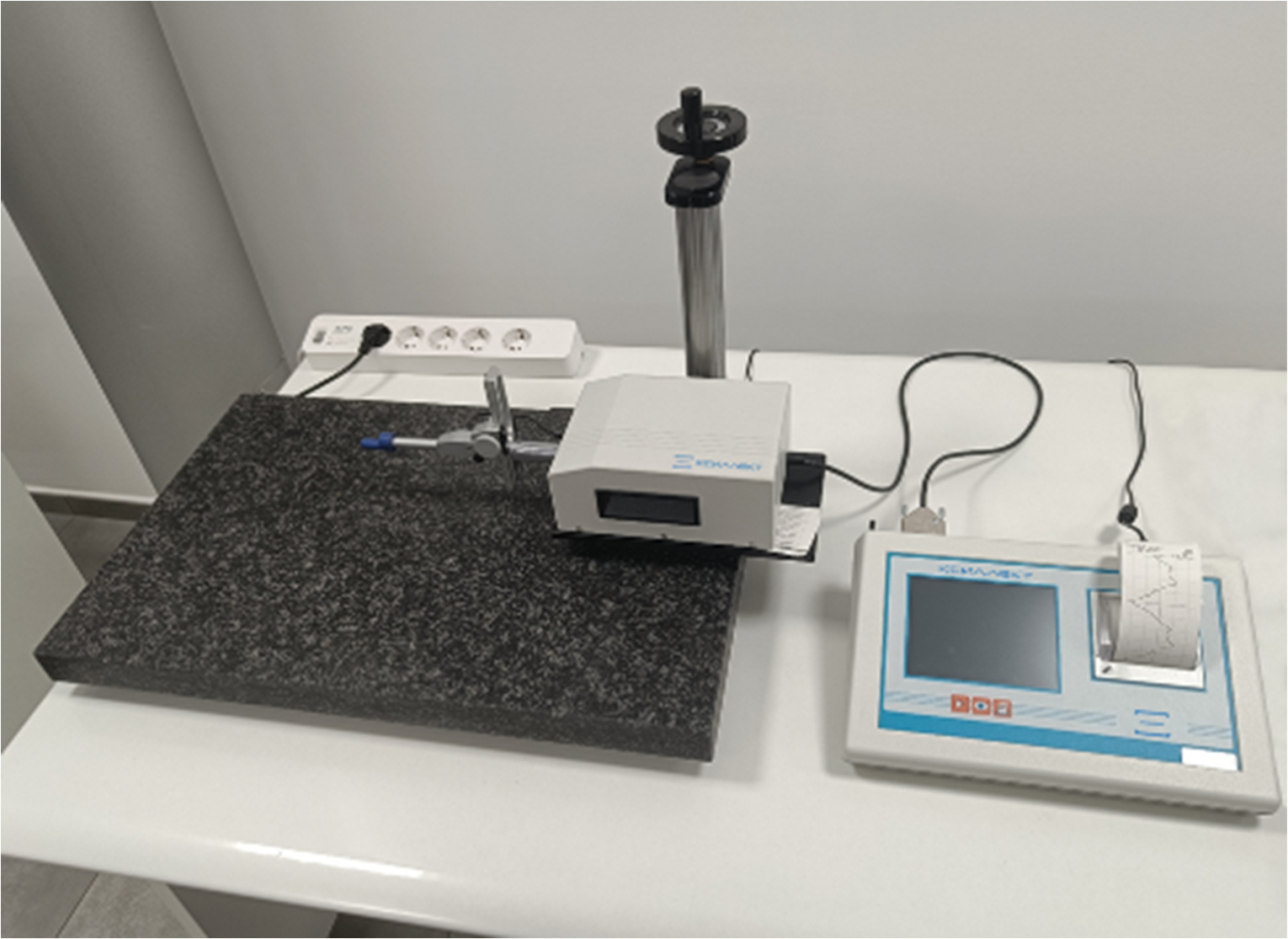

Рисунок 1 - Общий вид профилометров МСШ-80-9

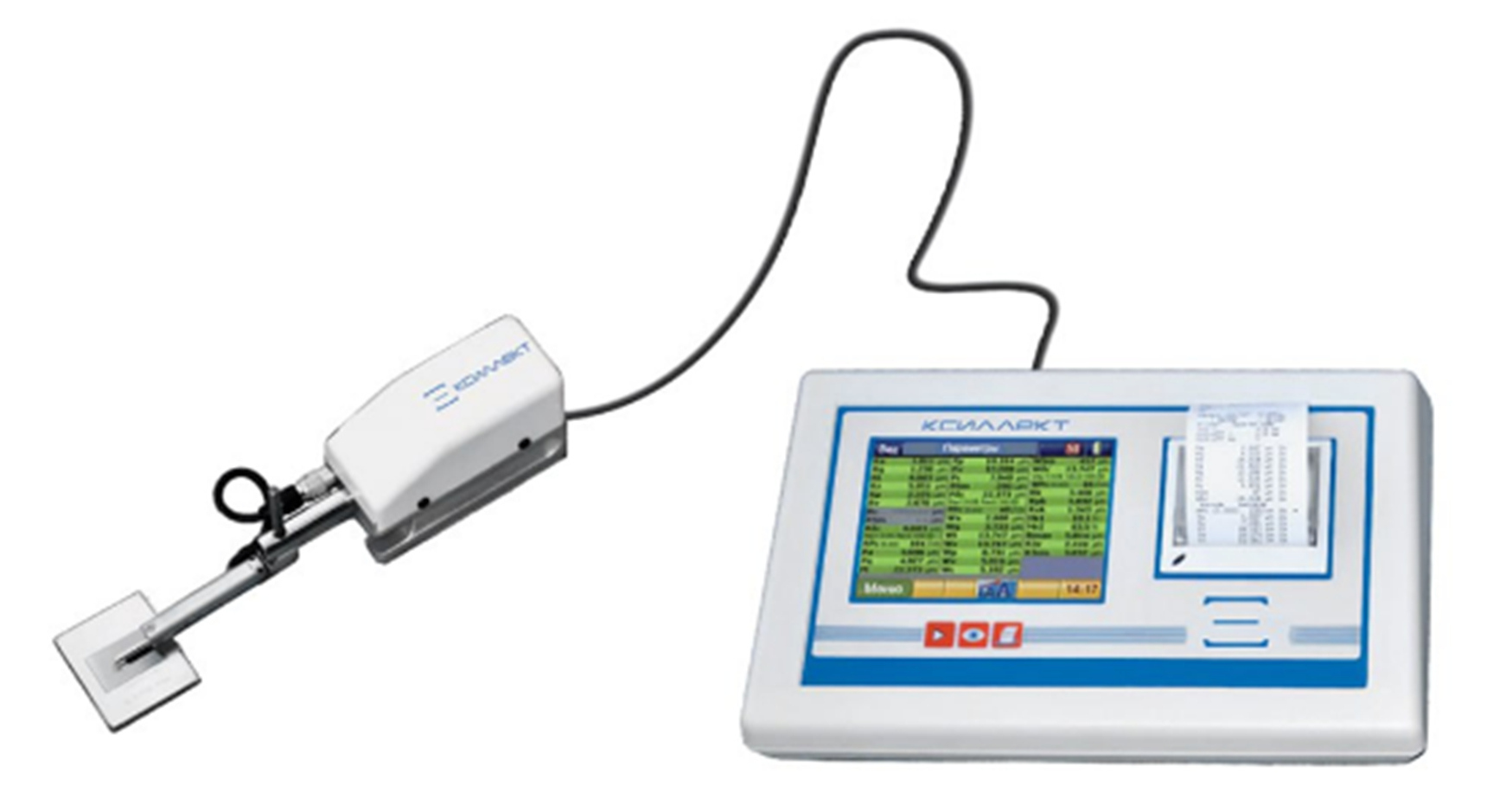

Рисунок 2 - Общий вид профилометров МСШ-80-7
Рисунок 3 - Общий вид профилометров МСШ-П
Рисунок 4 - Общий вид профилометров МСШ -Б
— ксиллект
Модель: МСШ-Б
Серийный номер: Б.10.24.0001
Год выпуска: 2024
ТУ 26.51.66-008-26348797-2023
ООО 'КСИЛЛЕКТ' +7 495 604-10-13 info@xillect.ru www.xillect.ru

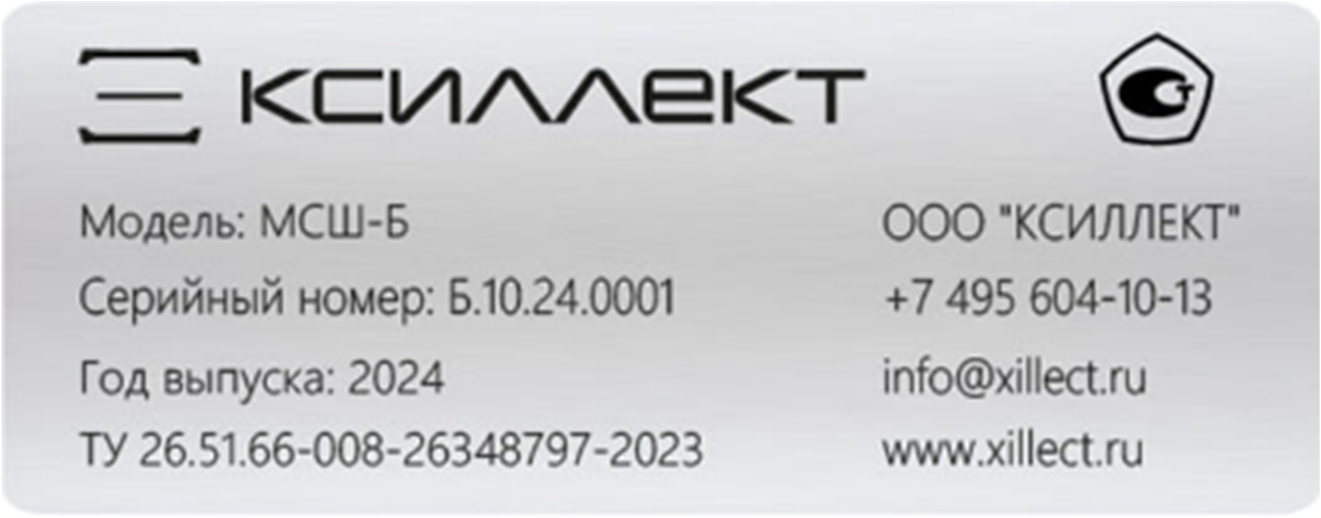

Рисунок 5- Вид идентификационной таблички
Программное обеспечение
Приборы для измерений параметров шероховатости поверхности МСШ имеют в своем составе встроенное программное обеспечение (ПО), выполняющее измерительные функции, функции расчета параметров и функции управления.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
МСШ-П |
МСШ-80-9 МСШ-80-7 |
МСШ-Б | |
|
Идентификационное наименование ПО |
LITESURF |
RTP 80 | |
|
Номер версии (идентификационный номер) ПО |
V. 1.46 Е и выше |
V. 1.4 и выше |
V. 2.53.2009 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | ||
Программное обеспечение является неизменным, средства для программирования или изменения метрологически значимых функций отсутствуют.
За метрологически значимое принимается все ПО. ПО прошито во внутренней долговременной памяти профилометра. При работе с профилометром пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защитой ПО является пароль и функция блокировки настройки устройства.
Уровень защиты программного обеспечения профилометров «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики профилометров приведены в таблицах 2 - 5.
Таблица 2 - Метрологические и технические характеристики профилометров модификации
МСШ-80-7, МСШ-80-9
|
Наименование характеристики |
Значение | |
|
Модификация |
МСШ-80-7 |
МСШ-80-9 |
|
Диапазон измерений параметров шероховатости, мкм: - Ra - Rz |
от 0,003 до 150 от 0,006 до 500 | |
|
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм |
±(0,05R +0,004), где R - измеренное значение параметра Ra или Rz, мкм | |
|
Разрешение, мкм |
0,001 | |
|
Отсечка шага 1с, мм |
0,25; 0,8; 2,5; 8,0 | |
|
Фильтр |
Г аусса, 2CR | |
|
Число отсечек шага в длине оценки |
от 1 до 5 |
от 1 до 19 |
|
Диапазон перемещений по оси Х, мм |
от 0 до 25 |
от 0 до 50 |
|
Наименование характеристики |
Значение | |
|
Модификация |
МСШ-80-7 |
МСШ-80-9 |
|
Ra, Rq, Rt, Rz, Rp, Rc, Rv, Rsk, Rku, Rsm, Rdc, | ||
|
RPc, Pa, Pq, Pt, Pp, Pc, Pv, Psm, Pdc, PPc, Wa, Wq, | ||
|
Измеряемые параметры |
Wt, Wz, Wp, Wv, Wc, WSm, Wdc, WPc, Rk, Rpk, | |
|
шероховатости |
Pvk, Mr1, Mr2, Pt, Pdc, PPc, R, Rx, AR, Wte, W, | |
|
AW, Wx, Rke, Rpke, Rvke, Mr1e, Mr2e Rmax, R3z, | ||
|
R3zm | ||
|
Радиус щупа, мкм |
2 | |
|
Г абариты блока обработки информации, мм, не более: -длина |
315 | |
|
-ширина |
175 | |
|
- высота |
90 | |
|
Габариты блока привода, мм, не более: -длина |
115 |
135 |
|
-ширина |
50 |
80 |
|
- высота |
70 |
80 |
|
Масса блока обработки информации, кг, не более |
1,1 | |
|
Масса блока привода, кг, не более |
0,2 |
0,3 |
Таблица 3 - Метрологические и технические характеристики профилометров модификации
МСШ-П
|
Наименование характеристики |
Значение |
|
Модификация |
МСШ-П |
|
Диапазон измерений параметров шероховатости, мкм: - Ra - Rz |
от 0,003 до 80 от 0,006 до 250 |
|
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм |
±(0,05R+0,004), где R - измеренное значение параметра Ra или Rz, мкм |
|
Диапазон перемещений щупа по оси Z, мкм |
от +50 до -200 |
|
Разрешение, мкм |
0,001 |
|
Отсечка шага 1с, мм |
0,25, 0,8, 2,5 |
|
Фильтр |
Г аусса, 2CR |
|
Число отсечек шага в длине оценки |
от 1 до 5 |
|
Диапазон перемещений по оси Х, мм |
от 0 до 17,5 |
|
Параметры шероховатости, измеряемые непосредственно на приборе |
Ra, Rq, Rt, Rz, Rc, Rmax, RSm, RPc, Pt, R, AR, Rx, Ppc |
|
Параметры шероховатости, измеряемые с помощью приложения Roughness Studio PREMIUM |
Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, RAq, RAa, Rmax, R6c, Rmr, RPc, RLo, Rlr, Rzjis, RHSC, R3z, hp, Ep, Ry, RzJIS, tp, RSm, S, Rpm |
|
Радиус щупа, мкм |
2 |
|
Наименование характеристики |
Значение |
|
Габариты базового блока привода, мм, не более: | |
|
-длина |
160,6 |
|
-ширина |
33,6 |
|
- высота |
33,8 |
|
Масса базового блока привода, кг, не более |
0,2 |
Таблица 4 - Метрологические и технические характеристики профилометров модификации
МСШ-Б
|
Наименование характеристики |
Значение |
|
Модификация |
МСШ-Б |
|
Диапазон измерений параметров шероховатости, мкм: - Ra - Rz |
от 0,003 до 200 от 0,006 до 600 |
|
Пределы допускаемой абсолютной погрешности измерений параметров шероховатости Ra, Rz, мкм |
±(0,05R+0,001), где R - измеренное значение параметра Ra или Rz, мкм |
|
Радиус щупа, мкм |
2 |
|
Отсечка шага 1с, мм |
0,08; 0,25, 0,8, 2,5; 8 |
|
Число отсечек шага в длине оценки |
От 1 до 20 (для 1с=8 мм от 1 до 6) |
|
Диапазон измерений линейных размеров по оси Z, мм* |
от 0 до 3 (опционально от 0 до 5) |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z, мкм* |
±(1+H/4), где H - измеренное значение по оси Z, мм |
|
Допускаемое отклонение от прямолинейности перемещений по оси X*, мкм |
0,8 на 60 мм |
|
Разрешение, мкм |
0,0001 |
|
Фильтр |
Г аусса, 2CR |
|
Диапазон перемещений по оси Х, мм |
от 0 до 60 |
|
Измеряемые параметры шероховатости |
Ra, Rq, Rt, Rz, Rp, Rv, Rc, Rsk, Rku, RSm, RAq, RAa, Rmax, R6c, Rmr, Rmr(c), RPc, RLo, Rlr,Rzjis, RHSC, R3z, hp, Ep, Pa, Pq, Pt, Pq, Pv, Pc, Psk, Pku, PSm, PAq, P6c, PPc, PLo, Plr, PHSC, Wa, Wq, Wt, Wz, Wp, Wv, Wc, Wsk, Wku, WSm, WAq, W6c, WPc, WLo, Wlr, WHSC, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Rpk, Rvk, WDSm, WDc, WDt, R, AR, Rx, W, Aw, Wx, Wte, Rke, Rpke, Rvke, Mr1e, Mr2e, A1e, A2e |
|
Г абариты базового блока привода, мм, не более: -длина -ширина -высота |
525 176 142 |
|
Масса базового блока привода, кг, не более |
5 |
|
Примечание: * - при наличии датчика для измерения контура | |
Таблица 5 - Эксплуатационные характеристики профилометров МСШ
|
Наименование характеристики |
Значение |
|
Питание от сети переменного тока: - напряжение, В - частота, Г ц |
от 200 до 240 50 |
|
Условия эксплуатации: - диапазон рабочих температур, 0С - относительная влажность воздуха, %, не более |
от +15 до +25 95 (без конденсата) |
Знак утверждения типа
наносят методом гравировки на металлизированную наклейку, которая крепится на заднюю часть блока привода прибора, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средства измерений представлена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Комплектность | ||
|
Прибор для измерений параметров шероховатости поверхности МСШ |
МСШ-80-7, МСШ-80-9 |
МСШ-П |
МСШ-Б |
1 шт. |
|
Базовый блок с датчиком |
+ |
+ |
+ |
1 шт. |
|
Удлинительный кабель для съемного устройства подачи длиной 1,2 м |
+ |
1 шт. | ||
|
Блок обработки информации |
+ |
1 шт. | ||
|
Bluetooth - адаптер |
+ |
+ |
1 шт. | |
|
Стандартный щуп для измерений шероховатости |
+ |
+ |
+ |
1 шт. |
|
Стандартный щуп для измерений контура |
+ |
1 шт. | ||
|
Мера контура |
+ |
1 шт. | ||
|
Мера шероховатости |
+ |
+ |
+ |
1 шт. |
|
Руководство по эксплуатации |
26.51.66-008-26348797-2023 РЭ |
1 экз. | ||
|
Кейс |
+ |
1 шт. | ||
Сведения о методах измерений
приведены в разделе «Выполнение измерений» документа «Приборы для измерений параметров шероховатости поверхности МСШ. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров шероховатости Rmax, Rz в диапазоне от 0,001 до 12000 мкм и Ra в диапазоне от 0,001 до 3000 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 ноября 2019 г. № 2657;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 6 апреля 2021 г. № 472;
ТУ 26.51.66-008-26348797-2023 «Приборы для измерений параметров шероховатости поверхности МСШ. Технические условия».
