Приборы для измерения параметров воздушного потока МВ-1
| Номер в ГРСИ РФ: | 95439-25 |
|---|---|
| Производитель / заявитель: | ОАО "Приборный завод "Сигнал", г.Обнинск |
Приборы для измерения параметров воздушного потока МВ-1 (далее - приборы) предназначены для автоматических непрерывных измерений скорости воздушного потока, температуры и относительной влажности в вентиляционных системах различных устройств и сооружений.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95439-25 |
| Действует | по 14.05.2030 |
| Наименование | Приборы для измерения параметров воздушного потока |
| Модель | МВ-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8567b2b3-d08a-d8ca-92dc-0b7c2f799a6f |
Производитель / Заявитель
Публичное акционерное общество "Приборный завод "Сигнал" (ПАО ПЗ "Сигнал"), Калужская обл., г. Обнинск
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
95439-25: Описание типа
2025-95439-25.pdf
|
Скачать | 477.1 КБ | |
|
95439-25: Методика поверки
2025-mp95439-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Приборы для измерения параметров воздушного потока МВ-1 (далее - приборы) предназначены для автоматических непрерывных измерений скорости воздушного потока, температуры и относительной влажности в вентиляционных системах различных устройств и сооружений.
Описание
Конструктивно приборы состоят из:
- ультразвуковых преобразователей;
- датчика температуры и влажности (далее - ДТВ);
- корпуса;
- разъёма подключения ДТВ;
- разъёма подключения питания и связи «RS-485».
Ультразвуковые преобразователи установлены на кронштейнах корпуса приборов.
ДТВ представляет собой устройство с установленным внутри него чувствительным элементом. В торце ДТВ расположен разъём для подключения к разъёму подключения ДТВ на корпусе приборов. ДТВ предназначен для измерения температуры и влажности.
Корпус приборов выполнен из антикоррозийной нержавеющей стали с установленной внутри платой контроллера. На корпусе имеются разъём подключения ДТВ и разъём подключения питания и связи «RS-485».
Плата контроллера обрабатывает сигналы от ультразвуковых преобразователей и ДТВ, а также передаёт информацию на верхний уровень по интерфейсу RS-485.
Принцип действия приборов основан на преобразовании измеренных параметров в электрические сигналы и дальнейшей их обработке.
Модификации приборов:
- МВ-1 БКЛА.416136.001ТУ - с ДТВ, установленном на корпусе прибора;
- МВ-1В БКЛА.416136.001ТУ - с выносным ДТВ на кабеле длиной от 0,2 до 2,0 м.
Общий вид приборов, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа приведены на рисунке 1 и рисунке 2.
Заводской номер, идентифицирующий каждый экземпляр средства измерений в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус приборов методом лазерной гравировки.

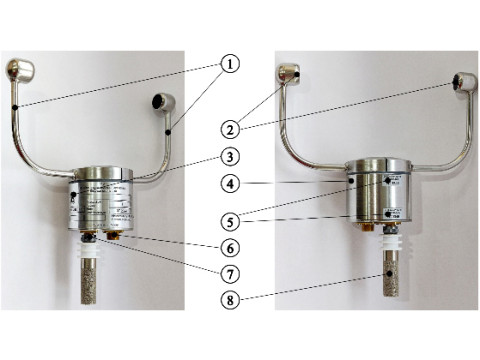

1 - кронштейны корпуса; 2 - ультразвуковые преобразователи; 3 - место нанесения знака утверждения типа; 4 - корпус; 5 - места пломбировки; 6 - разъём подключения питания и связи «RS-485»; 7 - разъём подключения ДТВ; 8 - ДТВ
Рисунок 1 - Общий вид исполнения МВ-1 БКЛА.416136.001ТУ, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа

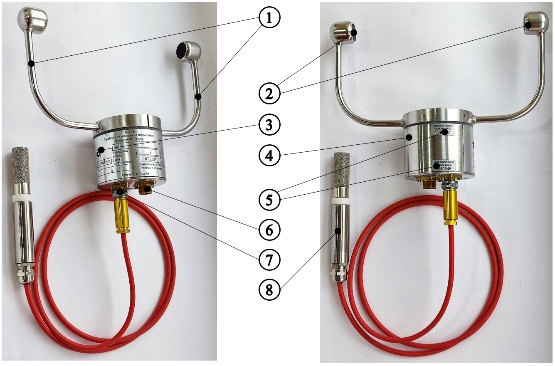

1 - кронштейны корпуса; 2 - ультразвуковые преобразователи; 3 - место нанесения знака утверждения типа; 4 - корпус; 5 - места пломбировки; 6 - разъём подключения питания и связи «RS-485»; 7 - разъём подключения ДТВ; 8 - ДТВ
Рисунок 2 - Общий вид исполнения МВ-1В БКЛА.416136.001ТУ, схема пломбировки от несанкционированного доступа и место нанесения знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) является встроенным. ПО предназначено для управления работой приборов, расчета значений параметров, обмена данными по интерфейсу RS-485 по протоколу MODBUS RTU.
ПО установлено в микроконтроллере и заблокировано от изменений битом защиты (т. е. чтение кода ПО невозможно).
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MV1 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.X*) |
|
Примечание - *) номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (X), где «X» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости воздушного потока, м/с1) |
от 0,5 до 60,0 |
|
Пределы допускаемой относительной погрешности измерений скорости воздушного потока, % |
±5 |
|
Диапазон измерений температуры, °С |
от -40 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,4 |
|
Диапазон измерений относительной влажности, % |
от 10 до 98 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±5 |
|
Примечание: 1) - конкретный диапазон измерений указывается в формуляре | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания от источника постоянного тока, В |
от 12 до 24 |
|
Потребляемая мощность при номинальном значении напряжения питания, Вт, не более |
1 |
|
Г абаритные размеры без ДТВ, мм, не более - ширина |
200 |
|
- длина |
200 |
|
- высота |
60 |
|
Габаритные размеры ДТВ в исполнении МВ-1 БКЛА.416136.001ТУ, мм, не более: - диаметр |
22 |
|
- длина |
65 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры ДТВ в исполнении МВ-1В БКЛА.416136.001ТУ, мм, не более: - диаметр - длина |
16 2155 |
|
Масса без ДТВ, кг, не более |
0,67 |
|
Масса ДТВ в исполнении МВ-1 БКЛА.416136.001ТУ, кг, не более |
0,03 |
|
Масса ДТВ в исполнении МВ-1В БКЛА.416136.001ТУ, кг, не более |
0,15 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +35 °С, % - атмосферное давление, кПа |
от -40 до +60 до 98 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
20 000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на корпус приборов методом гравировки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность приборов
|
Наименование |
Обозначение |
Количество |
|
Прибор для измерения параметров воздушного потока |
МВ-11) |
1 шт. |
|
Руководство по эксплуатации |
БКЛА.416136.001РЭ |
* 1 экз. |
|
Формуляр |
БКЛА.416136.001ФО |
1 экз. |
|
Комплект ЗИП согласно ведомости БКЛА.416136.001ЗИ |
- |
* * * 1 шт. |
|
Комплект монтажных частей согласно ведомости БКЛА.416136.001Д1 |
- |
* * * 1 шт. |
|
Комплект принадлежностей согласно ведомости БКЛА.416136.001Д2 |
- |
* * * 1 шт. |
|
Примечания: 1) Модификация в соответствии с заказной спецификацией к Договору на поставку Количество определяется договором на поставку | ||
Сведения о методах измерений
представлены в разделе 1.4 «Устройство и работа» документа «Прибор для измерения параметров воздушного потока МВ-1. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19 ноября 2024 г. № 2712 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 ноября 2023 г. № 2415 «Об утверждении Государственной поверочной для средств измерений влажности газов и температуры конденсации углеводородов»;
БКЛА.416136.001ТУ «Приборы для измерения параметров воздушного потока МВ-1. Технические условия».
