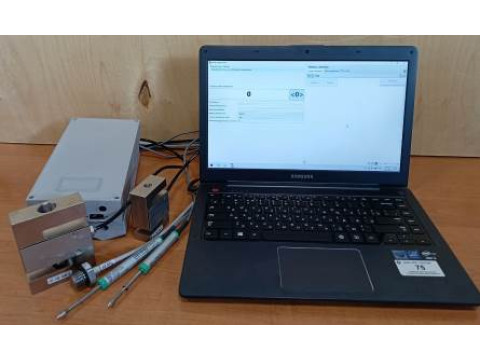

Каналы измерительные приборов испытательных автоматизированных АСИС 6М
| Номер в ГРСИ РФ: | 95441-25 |
|---|---|
| Производитель / заявитель: | ООО "НПП "Геотек", г.Пенза |
|
95441-25: Описание типа
2025-95441-25.pdf
|
Скачать | 139.9 КБ | |
|
95441-25: Описание типа
2025-95441-25-3.pdf
|
Скачать | 274.9 КБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП
2025-mp95441-25-4.pdf
|
Скачать | 1.3 MБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП (с изм. №1)
2025-mp95441-25-5.pdf
|
Скачать | 2.7 MБ |
Каналы измерительные приборов испытательных автоматизированных АСИС 6М (далее - каналы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95441-25 | |||||||||
| Действует | по 14.05.2030 | |||||||||
| Наименование | Каналы измерительные приборов испытательных автоматизированных | |||||||||
| Модель | АСИС 6М | |||||||||
| Приказы |
№2611 от
01.12.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
№844 от
05.05.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8ce77b9a-80f4-dba6-15d6-5fb39d70b2d6 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО НПП «Геотек», РОССИЯ, 440004, г. Пенза, ул. Центральная, строение 1М
Поверка
| Методика поверки / информация о поверке |
ГТЯН.440119.004МП Государственная система обеспечения единства измерений Каналы измерительные приборов испытательных автоматизированных АСИС 6М Методика поверки
(с 14.05.2025 по 01.12.2025)
ГТЯН.440119.004МП (с изм. №1) Государственная система обеспечения единства измерений. Каналы измерительные приборов испытательных автоматизированных АСИС 6М. Методика поверки. Действие методики распространяется на СИ, находящиеся в эксплуатации.
(с 01.12.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 233 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
95441-25: Описание типа
2025-95441-25.pdf
|
Скачать | 139.9 КБ | |
|
95441-25: Методика поверки
2025-mp95441-25.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95441-25: Описание типа
2025-95441-25-1.pdf
Файл устарел
|
Скачать | 139.9 КБ | |
|
95441-25: Описание типа
2025-95441-25-2.pdf
Файл устарел
|
Скачать | 274.9 КБ | |
|
95441-25: Методика поверки
2025-mp95441-25-1.pdf
Файл устарел
|
Скачать | 1.3 MБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП (с изм. №1)
2025-mp95441-25-2.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95441-25: Описание типа
2025-95441-25-3.pdf
|
Скачать | 274.9 КБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП (с изм. №1)
2025-mp95441-25-3.pdf
Файл устарел
|
Скачать | 2.7 MБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП
2025-mp95441-25-4.pdf
|
Скачать | 1.3 MБ | |
|
95441-25: Методика поверки
ГТЯН.440119.004МП (с изм. №1)
2025-mp95441-25-5.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Каналы измерительные приборов испытательных автоматизированных АСИС 6М (далее - каналы) предназначены для измерений избыточного давления, силы и линейного перемещения.
Описание
Каналы используются в составе приборов испытательных автоматизированных АСИС 6М предназначенных для автоматизации механических испытаний образцов грунтов в лабораторных условиях.
Конструкция каналов двухуровневая.
Нижний уровень каналов представлен первичными преобразователями (далее - датчики) соответствующих физических величин и вторичным преобразователем.
Верхний уровень каналов включает в себя ПЭВМ с программным обеспечением.
Информационная связь между компонентами каналов реализована с использованием стандартных средств обмена информацией в цифровом виде (цифровой сети).
Принцип действия каналов заключается в измерении физических величин датчиками с последующим преобразованием измерительной информации во вторичном преобразователе в цифровой вид. Полученная информация передаётся в ПЭВМ, обрабатывается и выводится на монитор и внешние устройства.
Перечень типов каналов приведён в таблице 1. Сочетание количества и типов каналов определяется конструкцией конкретной модели прибора испытательного автоматизированного АСИС 6М, в состав которого входят данные каналы.
Таблица 1 - Перечень типов каналов
|
Наименование измерительного канала |
Обозначение измерительного канала |
Диапазон (поддиапазон) измерений |
|
Избыточное давление |
ИКД-2-М1 |
от 0 до 2000 кПа |
|
Сила сжатия |
ИКС-2-М2 |
от 200 до 2000 Н |
|
ИКС-10-М1 |
от 100 до 1000 Н вкл. св.1000 до 10000 Н | |
|
ИКС-10-М2 |
от 100 до 1000 Н вкл. св.1000 до 10000 Н | |
|
ИКС-50-М1 |
от 500 до 50000 Н | |
|
Линейное перемещение |
ИКП-10-М1 |
от 0 до 10 мм |
|
ИКП-20-М1 |
от 0 до 20 мм | |
|
ИКП-40-М1 |
от 0 до 40 мм |

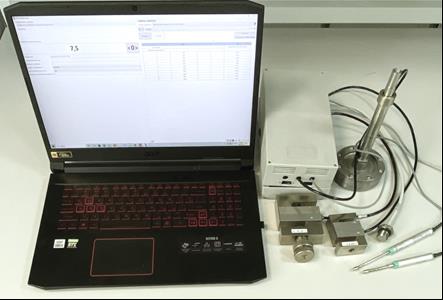

Фотография общего вида каналов представлена на рисунке 1.
Рисунок 1 - Общий вид каналов
Защита каналов от несанкционированного доступа не предусмотрена.
Нанесение знака поверки непосредственно на каналы не предусмотрено.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв русского алфавита, вносится вручную в паспорт прибора испытательного автоматизированного АСИС 6М.
Программное обеспечение
Программное обеспечение (далее - ПО) каналов включает в себя метрологически значимое ПО нижнего уровня (встроенное ПО) и GeotekStudio - ПО верхнего уровня, отвечающее за функционирование каналов в целом и обработку измерительной информации.
Функции ПО:
- обработка и преобразование сигналов от модулей обработки сигналов;
- разграничение доступа к данным для разных групп пользователей;
- предоставление пользователям регламентированного доступа к результатам измерений в виде визуальных данных, в том числе готовых к выводу на печать форм с возможностью редактирования этих форм;
- обеспечение защиты программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (использование паролей);
- диагностика и мониторинг функционирования технических и программных средств систем;
- обеспечение пользователя средствами редактирования программной конфигурации комплекта.
ПО разделено на метрологически значимое и незначимое. Идентификационные данные метрологически значимого ПО приведены в таблицах 2 и 3.
Таблица 2 - Идентификационные данные ПО нижнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
MOS |
|
Номер версии (идентификационный номер ПО) |
1.0 |
Таблица 3 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
GeotekAsis.exe |
|
Asis.Core.dll | |
|
AsisMetrology.Client.dll | |
|
Asis.Wpf.dll | |
|
Asis.Drivers.dll | |
|
Geotek.Common.dll | |
|
Geotek.LogProject.dll | |
|
Geotek.ModbusModule.dll | |
|
Номер версии (идентификационный номер ПО) |
4.0.0.0 |
|
4.0.0.0 | |
|
4.0.167.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
4.0.0.0 | |
|
1.0.0.0 | |
|
Цифровой идентификатор ПО |
— |
|
— | |
|
e717f65562d9034ce3c51dd63ca7a5f1 | |
|
— | |
|
— | |
|
— | |
|
— | |
|
— | |
|
Алгоритм подсчёта контрольной суммы |
MD5 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 4 и 5 соответственно.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы, Н |
от 100 до 50000 |
|
Диапазон измерений линейного перемещения, мм |
от 0 до 40 |
|
Диапазон измерений избыточного давления, кПа |
от 0 до 2000 |
|
Пределы допускаемой приведённой погрешности измерений избыточного давления, % |
±0,5 |
|
Пределы допускаемой приведенной погрешности измерений силы, %: — для каналов ИКС-10-М1, ИКС-10-М2: — в поддиапазоне от 100 до 1000 Н включ. |
±1,0 |
|
— в поддиапазоне св. 1000 до 10000 Н |
±0,5 |
|
— для каналов ИКС-50-М1, ИКС-2-М2 |
±0,5 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой приведенной погрешности измерений линейного перемещения, % |
±0,2 |
|
Примечания. 1 Конкретное значение диапазона измерений определяется заказом в соответствии с таблицей 1. 2 Для приведённой погрешности измерений нормирующим значением является верхний предел диапазона (поддиапазона) измерений. | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов измерений, шт. |
от 0 до 32* |
|
Напряжение питающей сети переменного тока, В |
от 198 до 242 |
|
Частота напряжения питающей сети переменного тока, Гц |
от 49 до 51 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +20 до +24 до 80 от 84 до 106,7 |
|
Примечание. * при подключении к одному USB-порту ПЭВМ | |
Знак утверждения типа
наносится типографским способом на левый верхний угол титульного листа руководства по эксплуатации и паспорта.
Комплектность
Комплектность средства измерений приведена в таблице 6.
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Каналы измерительные приборов испытательных автоматизированных АСИС 6М в составе: |
— |
1 |
|
Измерительный канал перемещения |
ИКП-YY-ZZ* |
** |
|
Измерительный канал силы |
ИКС-YY-ZZ* |
** |
|
Измерительный канал давления |
ИКД-YY-ZZ* |
** |
|
Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации |
ГТЯН.44111Х.ХХХРЭ* |
1 |
|
Приборы испытательные автоматизированные АСИС 6М. Паспорт |
ГТЯН.44111Х.ХХХПС* |
1 |
|
Примечание. * X.XXX, YY-ZZ - в зависимости от модели прибора * * количество измерительных каналов конкретного типа определяется моделью прибора | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГТЯН.44111Х.ХХХРЭ
«Приборы испытательные автоматизированные АСИС 6М. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГТЯН.440119.004ТУ. Приборы испытательные автоматизированные АСИС 6М. Технические условия
