Осадкомеры Третьякова О-1
| Номер в ГРСИ РФ: | 95488-25 |
|---|---|
| Категория: | Осадкомеры |
| Производитель / заявитель: | ООО "ЭКОЛОГ-ЮГ", г.Ростов-на-Дону |
Осадкомеры Третьякова О-1 (далее - осадкомеры) предназначены для измерений количества атмосферных осадков.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95488-25 |
| Действует | по 15.05.2030 |
| Наименование | Осадкомеры Третьякова |
| Модель | О-1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 9c745328-9207-139c-01b4-2f73526e59b0 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Эколог-Юг" (ООО "Эколог-Юг"), г. Ростов-на-Дону
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95488-25: Описание типа
2025-95488-25.pdf
|
Скачать | 385 КБ | |
|
95488-25: Методика поверки
2025-mp95488-25.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Осадкомеры Третьякова О-1 (далее - осадкомеры) предназначены для измерений количества атмосферных осадков.
Описание
Конструктивно осадкомеры состоят из двух приемных сосудов, планочной защиты, основания, кронштейна и мерного стакана СО-200. Приемный сосуд представляет собой металлический цилиндр, перегороженный усеченной диафрагмой с отверстием для стока. С наружной стороны цилиндра припаян носик для слива собранных осадков. Для уменьшения испарения атмосферных осадков из приемного сосуда в летнее время отверстие диафрагмы прикрывается воронкой с небольшим отверстием в центре. Приемный сосуд устанавливается на кронштейне основания. Собранные в приемный сосуд атмосферные осадки сливаются в мерный стакан СО-200. Значения количества атмосферных осадков отсчитываются со шкалы мерного стакана СО-200 и суммируются по количеству замеров. Для защиты от ветра на осадкомер крепится планочная защита. Общий вид осадкомеров с указанием составных частей представлен на рисунке 1. Общий вид приемных сосудов осадкомеров представлен на рисунке 2.
Принцип действия осадкомеров основан на измерении количества собранных атмосферных осадков при помощи измерительной шкалы, нанесенной на мерный стакан СО-200 осадкомеров. Каждое деление мерного стакана СО-200 соответствует 2 см3 жидких атмосферных осадков или слою жидких атмосферных осадков в приемном сосуде высотой 0,1 мм.
Нанесение знака поверки на осадкомеры не предусмотрено. Заводской номер, состоящий из четырех арабских цифр, наносится ударно-точечным способом на паспортную табличку, прикрепленную к основанию (тагану) осадкомера, и на приемные сосуды методом тиснения. Место нанесения заводского номера на осадкомеры представлено на рисунках 1, 2; место нанесения знака утверждения типа на осадкомеры представлено на рисунке 2.
Пломбирование осадкомеров не предусмотрено.
5

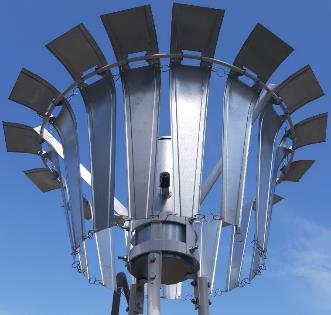

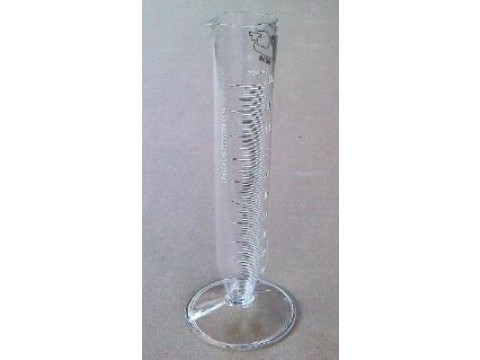

1 - приемный сосуд, 2 - планочная защита, 3 - носик для слива собранных осадков, 4 - основание (таган), 5 - мерный стакан СО-200, 6 - место нанесения заводского номера
Рисунок 1 - Общий вид осадкомеров Третьякова О-1 с указанием составных частей, а также с указанием места нанесения заводского номера
1 - Место нанесения заводского номера
2 - Место нанесения заводского номера и знака утверждения типа
Рисунок 2 - Общий вид приемных сосудов осадкомеров Третьякова О-1 с указанием мест нанесения заводского номера и знака утверждения типа
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений количества атмосферных осадков, мм |
от 0,2 до 320,0 |
|
Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм |
±(0,1+0,01-X*) |
|
*Х - измеренное значение количества атмосферных осадков, мм | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диаметр приемного сосуда осадкомера, мм |
159,6±0,2 |
|
Вместимость приемного сосуда осадкомера, л |
3,2±0,2 |
|
Приемная площадь приемного сосуда осадкомера, см2 |
200,0 |
|
Число делений мерного стакана СО-200 |
100 |
|
Цена деления мерного стакана СО-200, см3 |
2 |
|
Габаритные размеры, мм, не более: -высота -диаметр |
600 1040 |
|
Масса, кг, не более |
12,8 |
|
Условия эксплуатации: -температура воздуха, °C -относительная влажность воздуха, % |
от -70 до +45 от 30 до 98 |
аблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет |
8 |
Знак утверждения типа
наносится на поверхность приемного сосуда осадкомеров методом тиснения и на титульный лист Паспорта ОИЭ ОТр4311-002-01,02,03 «Осадкомер Третьякова О-1. Паспорт» типографским способом.
Комплектность
Таблица 4 - Комплектность осадкомеров
|
Наименование |
Обозначение |
Количество |
|
Осадкомер Третьякова |
О-1 |
1 шт. |
|
Паспорт |
ОИЭ ОТр4311-002-01,02,03 |
1 экз. |
Сведения о методах измерений
приведены в документе ОИЭ ОТр4311-002-01,02,03 «Осадкомер Третьякова О-1. Паспорт», раздел «Рекомендации при эксплуатации осадкомера».
Нормативные документы
ТУ 4311-001-55536779-2020 «Осадкомеры Третьякова О-1. Технические условия».
