Полуприцеп-цистерна Hendricks
| Номер в ГРСИ РФ: | 95490-25 |
|---|---|
| Производитель / заявитель: | Фирма "Kassbohrer Fahrzeugwerke GmbH", Германия |
Полуприцеп-цистерна HENDRICKS (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95490-25 | ||||||
| Наименование | Полуприцеп-цистерна | ||||||
| Модель | Hendricks | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 863854f1-7b10-7eec-d339-4817ba7a793f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Hendricks Fahrzeugwerke GmbH, Германия
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95490-25: Описание типа
2025-95490-25.pdf
|
Скачать | 144.9 КБ | |
|
95490-25: Методика поверки
2025-mp95490-25.pdf
|
Скачать | 71.2 КБ |
Описание типа
Назначение
Полуприцеп-цистерна HENDRICKS (далее - ППЦ) предназначена для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Описание
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении чемоданообразную форму, установленной на шасси. ППЦ состоит из шести герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. ППЦ являются транспортной мерой полной вместимости.
Каждая секция ППЦ оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

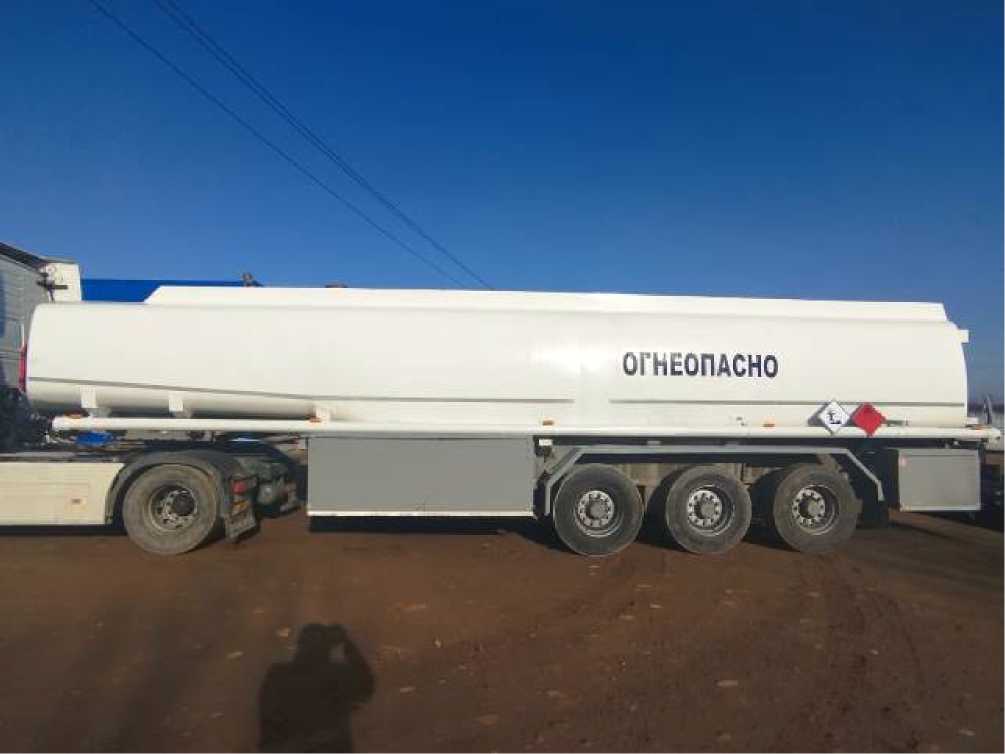

Общий вид полуприцеп-цистерны HENDRICKS зав. № 10866 представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцеп-цистерны HENDRICKS
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Верхний борт Б (4:1)
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер нанесен на маркировочную табличку в виде цифрового обозначения ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации ППЦ. Маркировочная табличка установлена на передней части рамы ППЦ.
Технические характеристики
Таблица 1 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
40 100 |
|
Вместимость 1 секции, дм3 |
7 300 |
|
Вместимость 2 секции, дм3 |
7 200 |
|
Вместимость 3 секции, дм3 |
5 800 |
|
Вместимость 4 секции, дм3 |
5 000 |
|
Вместимость 5 секции, дм3 |
7 400 |
|
Вместимость 6 секции, дм3 |
7 400 |
|
Количество секций, шт. |
6 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
6850 |
|
Г абаритные размеры, мм, не более - длина - ширина - высота |
12 000 2500 3010 |
|
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 50 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Т аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
HENDRICKS |
1 шт. |
|
Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в Паспорте «Полуприцеп-цистерна HENDRICKS», раздел 8.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
