Калибратор частичных разрядов CAL 542B
| Номер в ГРСИ РФ: | 95495-25 |
|---|---|
| Производитель / заявитель: | Фирма "OMICRON electronics GmbH", Австрия |
Калибратор частичных разрядов CAL 542B предназначен для воспроизведений фиксированного значения кажущегося заряда при проведении калибровки измерителей частичных разрядов в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» при испытаниях кабельных изделий высоким напряжением.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95495-25 | ||||||
| Наименование | Калибратор частичных разрядов | ||||||
| Модель | CAL 542B | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 16e70ff0-ab38-3c82-e4d8-f622bc202735 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма "OMICRON electronics GmbH", Австрия
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95495-25: Описание типа
2025-95495-25.pdf
|
Скачать | 310.9 КБ | |
|
95495-25: Методика поверки
2025-mp95495-25.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Калибратор частичных разрядов CAL 542B предназначен для воспроизведений фиксированного значения кажущегося заряда при проведении калибровки измерителей частичных разрядов в соответствии с ГОСТ Р 55191-2012 «Методы испытаний высоким напряжением. Измерения частичных разрядов» при испытаниях кабельных изделий высоким напряжением.
Описание
Принцип действия калибратора частичных разрядов CAL 542В (далее - калибратор) основан на формировании фиксированных электрических импульсов путем заряда встроенной, расчетной, выходной емкости с последующим разрядом через встроенную расчетную нагрузку во внешнюю цепь. Калибратор генерирует на выходе импульсы, соответствующие фиксированному значению кажущегося заряда.
Конструктивно калибратор выполнен в металлическом прямоугольном корпусе с двумя гибкими накладками с верхней и нижней торцевой стороны.
На передней панели калибратора расположены:
- жидкокристаллический дисплей для отображения информации (значение воспроизводимого кажущегося заряда и его полярность);
- клавиатура управления (две клавиши управления для настройки значений (повышение или понижение заряда, а также переключатель ВКЛ./ОТКЛ).
Разъем калибратора предназначен для подключения измерительной цепи, имеющей стандартное сопротивление 50 Ом.
В калибраторе предусмотрены ручная генерация импульсов фиксированного значения, время работы генератора до автоматического отключения после последнего нажатия клавиш, время отключения.
Структура обозначения калибратора:
CAL 542 - тип калибратора частичных разрядов;
В - модификация.
Калибратор выполнен в переносном варианте.
Калибратор имеет серийный номер в числовом формате, обеспечивающий его идентификацию. Серийный номер нанесен на шильдик из металлизированного пластика методом лазерной печати и клеится на верхнюю заднюю панель корпуса калибратора.
Пломбирование калибратора осуществляется при помощи наклеек «ВНИМАНИЕ! ОПЛОМБИРОВАНО!», установленных на нижней и верхней боковой панели корпуса калибратора - на крепежном винте.
Знак поверки наносится на заднюю панель корпуса калибратора в виде оттиска клейма или наклейки с изображением знака поверки.

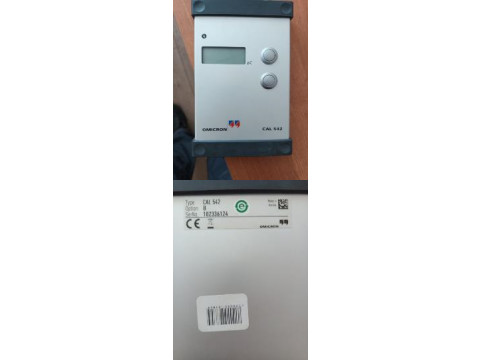

Общий вид калибратора, места нанесения серийного номера, знака утверждения типа, знака поверки представлены на рисунке 1.
Место нанесения
знака поверки
Место нанесения серийного номера
Место нанесения знака утверждения типа
Место пломбирования
Рисунок 1 - Общий вид калибратора частичных разрядов CAL 542B с указанием мест пломбировки от несанкционированного доступа, нанесения серийного номера, знака утверждения типа и знака поверки
Технические характеристики
Метрологические характеристики калибратора приведены в таблице 1.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений воспроизведений кажущегося заряда, пКл |
1,00; 2,00; 5,00; 10,0; 20,0; 50,0; 100,0 |
|
Полярность импульсов частичных разрядов |
положительная или отрицательная |
|
Пределы относительной погрешности воспроизведений диапазона значений кажущегося заряда, % |
±5 |
|
Время нарастания фронта импульса, нс, не более |
20 |
|
Частота повторения импульсов частичных разрядов, Гц |
300 |
|
Допускаемое отклонение частоты повторения импульсов частичных разрядов, % |
±1 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение батареи питания, В |
9 |
|
Габаритные размеры (длинахширинахвысота), мм |
185х110х30 |
|
Масса, кг |
0,520 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
От 0 до +40 80 От 84 до 106 |
Знак утверждения типа
наносится на ламинированную наклейку, расположенную на задней панели калибратора, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплектность средств измерений приведена в таблице 3.
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Калибратор частичных разрядов CAL 542B, зав. № 102336124 |
P0005251.C |
1 шт. |
_ |
|
Переходник BNC |
E0913900 |
1 шт. |
4 мм |
|
Кабель с разъемами |
E0201800/ E0201900 |
1 шт. |
4 мм (черный/кра сный) |
|
Литиевая батарея |
_ |
1 шт. |
9 В, 1,2 А-ч |
|
Паспорт |
_ |
1 экз. |
_ |
|
Руководство по эксплуатации |
_ |
1 экз. |
_ |
Сведения о методах измерений
приведены в разделе 3.2 «Эксплуатация» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ Р 55191-2012 Методы испытаний высоким напряжением. Измерения частичных разрядов;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
