Сканеры лазерные трехмерные Персей-3D
| Номер в ГРСИ РФ: | 95496-25 |
|---|---|
| Категория: | Сканеры лазерные |
| Производитель / заявитель: | ООО "ГОРОДСКИЕ СЕРВИСЫ", г. Москва |
Сканеры лазерные трехмерные Персей-SD (далее - сканеры) предназначены для измерений габаритных размеров по полученному в процессе сканирования массиву точек объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95496-25 |
| Действует | по 15.05.2030 |
| Наименование | Сканеры лазерные трехмерные Персей-3D |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c9f3cec3-337c-7f9a-3a14-9d4c34edbc0a |
Производитель / Заявитель
Общество с ограниченной ответственностью "ГОРОДСКИЕ СЕРВИСЫ" (ООО "ГОРОДСКИЕ СЕРВИСЫ"), Москва
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95496-25: Описание типа
2025-95496-25.pdf
|
Скачать | 196.6 КБ | |
|
95496-25: Методика поверки
2025-mp95496-25.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Сканеры лазерные трехмерные Персей-SD (далее - сканеры) предназначены для измерений габаритных размеров по полученному в процессе сканирования массиву точек объектов.
Описание
1ринцип работы сканера заключается в автоматическом определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.
Сканеры состоят из измерительного блока (лазерного датчика) на поворотной платформе и шкафа управления, соединённых кабелями передачи данных и электропитания. Измерительный блок представляет собой алюминиевый корпус, вмещающий импульсный лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический привод и датчик угла поворота. Данные с измерительного блока передаются в шкаф управления, где осуществляется их обработка и хранение.
Сканеры выпускаются одной модификации: GS-PERS3D-V16.
1ломбирование корпуса сканера от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид маркировочной таблички сканера представлен на рисунке 1.
Общий вид сканеров приведен на рисунке 2. Заводской номер в виде буквенно-цифрового обозначения, наносится методом лазерной гравировки на маркировочную табличку.
1.0
Произ водитель: ООО «Городские сервисы^
G5PER53D-VJ В1НОООО^^
H20Deg
N/A
BASE
МОДЕЛЬ:
<УН:
ТИП:
ОПЦИИ:
Конфигурация:
H/W версия:
городские СЕРВИСЫ
СКАНЕР ЛАЗЕРНЫЙ
ТРЕХМЕРНОЙ ПЕВСЕЙ-ЗО
Место нанесения заводского номера
Рисунок 1 - Общий вид маркировочной таблички сканеров
Место нанесения маркировочной таблички

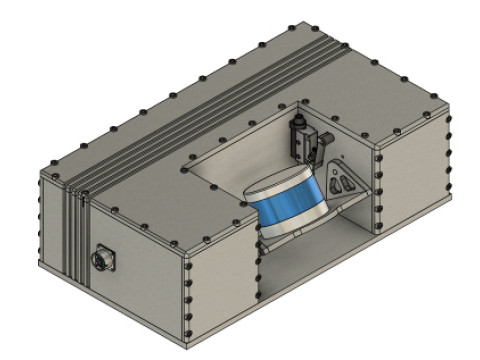

Рисунок 2 - Общий вид сканеров
Программное обеспечение
Программное обеспечение (далее - ПО) «Персей-3D Сканер» представляет собой ПО для выполнения настроек систем, выполнения проверок и компенсаций.
ПО «Персей-3D Вычислитель» применяется для сбора, обработки и анализа измерительной информации.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
Персей-3D Сканер |
Персей-3D Вычислитель |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.6 |
1.0.2 |
|
Цифровой идентификатор ПО |
- |
- |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения сканеров соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики сканеров представлены в таблицах 2-4.
Таблица 2 - Метрологические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Диапазон измерений расстояния, м |
От 1 до 18 |
|
Пределы допускаемой абсолютной погрешности определений координат точек, мм |
±30 |
Таблица 3 - Технические характеристики сканеров
|
Наименование характеристики |
Значение |
|
Угловое поле сканирования, - в горизонтальной плоскости - в вертикальной плоскости |
±60° ±45° |
|
Количество лучей, шт. |
16 |
|
Длина волны излучения |
905 нм |
|
Класс опасности лазера по ГОСТ 31581-2012 |
1 |
|
Скорость измерения, точек/сек |
300 000 |
|
Максимальный диапазон измерений габаритных размеров объекта сканирования, мм - длинна - ширина - высота |
от 3000 до 9000 от 2000 до 3000 от 1500 до 4000 |
|
Развертка лазера |
140° |
|
Угловая разрешающая способность |
0,67° - 1,34° |
|
Угловое разрешение при повороте платформы |
0,072° |
|
Скорость поворота, °/с, не более |
200 |
|
Кол-во точек измерения в зоне объекта сканирования |
от 80 000 до 150 000 |
|
Шкаф управления сканера: - напряжение, В - частота питания, Г ц |
220+22-зз 50 ±1 |
|
Потребляемая мощность, Вт |
110 |
|
Потребляемая мощность с обогревом, Вт |
300 |
|
Габаритные размеры сканера, мм, не более - длина - ширина - высота |
550 310 175 |
|
Габаритные размеры шкафа управления, мм, не более - длина - ширина - высота |
600 400 210 |
|
Масса сканера, кг, не более |
17 |
|
Масса шкафа управления, кг, не более |
20 |
Таблица 4 - Условия эксплуатации систем
|
Наименование характеристики |
Значение |
|
Температура окружающей среды, °C |
от -45 до +50 |
|
Относительная влажность, %, без конденсата |
до 99 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации сканеров лазерных трехмерных Персей-3D типографским способом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Сканер лазерный трехмерный Персей-3D |
- |
1 шт |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в Разделе № 5 «Процесс измерения» документа «Сканеры лазерные трехмерные Персей-3D. Руководство по эксплуатации».
Нормативные документы
ТУ 01.07.24-001-41906712-2023 «Семейство лазерных трехмерных сканеров «Персей-3D». Технические условия».
