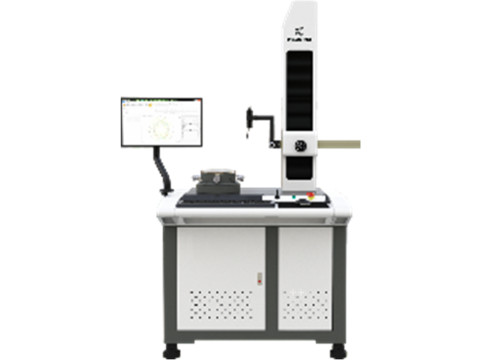

Приборы для измерений отклонений формы и расположения поверхностей вращения MEZORIX
| Номер в ГРСИ РФ: | 95503-25 |
|---|---|
| Производитель / заявитель: | Shaanxi Wale M&E Technology Co., Ltd., Китай |
Приборы для измерений отклонений формы и расположения поверхностей вращения MEZORIX (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95503-25 |
| Действует | по 19.05.2030 |
| Наименование | Приборы для измерений отклонений формы и расположения поверхностей вращения |
| Модель | MEZORIX |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 4c9b033b-5c94-55bb-26fa-1e0a2d3af353 |
Производитель / Заявитель
Shaanxi Wale M&E Technology Co., Ltd., Китай
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95503-25: Описание типа
2025-95503-25.pdf
|
Скачать | 953.8 КБ | |
|
95503-25: Методика поверки
2025-mp95503-25.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Приборы для измерений отклонений формы и расположения поверхностей вращения MEZORIX (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание
Принцип действия приборов основан на ощупывании неровностей исследуемой поверхности измерительным наконечником в виде щупа. Щуп описывает траекторию действительного профиля исследуемой поверхности.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером и программным обеспечением.
Механическая часть прибора включает шпиндель с рабочим столом для вращения, установки, центрирования и нивелирования контролируемой детали; датчик со щупом, механизм крепления и перемещения датчика по оси X со шкалой, колонну со шкалой по оси Z для обеспечения перемещения датчика по вертикали и горизонтали.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа.
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы выпускаются следующих модификаций: MEZORIX COMPASS RA1, MEZORIX COMPASS RA2, MEZORIX COMPASS RS1, MEZORIX COMPASS RS2, MEZORIX COMPASS OM, MEZORIX COMPASS ST, которые различаются конструктивными особенностями, расширяющими их измерительные возможности.
Приборы всех модификаций имеют гранитное основание со встроенным шпинделем, который приводится в движение двигателем. Приборы модификаций MEZORIX COMPASS RA1, MEZORIX COMPASS RA2 оснащаются приводами для моторизованного перемещения датчика по оси Z, перемещение датчика по оси X осуществляется вручную.
Приборы модификаций MEZORIX COMPASS RS1, MEZORIX COMPASS RS2 оснащаются приводами для моторизованного перемещения датчика по осям X и Z.
Приборы модификаций MEZORIX COMPASS OM, MEZORIX COMPASS ST имеют моторизованные перемещения по всем осям и оснащаются встроенным механизмом для обеспечения автоматического центрирования и выравнивания детали.
В зависимости от максимальной высоты и максимального диаметра измеряемой детали каждая из модификаций имеет несколько типоразмеров. Приборы модификаций MEZORIX COMPASS RA1 и MEZORIX COMPASS RA2 имеют по 4 типоразмера: 32, 42, 52, 62. Приборы модификаций MEZORIX COMPASS RS1 и MEZORIX COMPASS RS2 имеют по 3 типоразмера: 35, 50, 62. Приборы модификации MEZORIX COMPASS OM имеют 3 типоразмера: 30, 48, 60. Приборы модификации MEZORIX COMPASS ST имеют 6 типоразмеров: 460, 660, 680, 880, 1012, 1321.
Пломбирование приборов от несанкционированного доступа не предусмотрено. Нанесение знака поверки не предусмотрено.
Заводской номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку, которая расположена на боковой панели основания приборов. (Рис. 2)
Общий вид приборов представлен на рисунке 1.
(а)
(б)
(в)
(г)
(д)
(е)
Место нанесения заводского номера

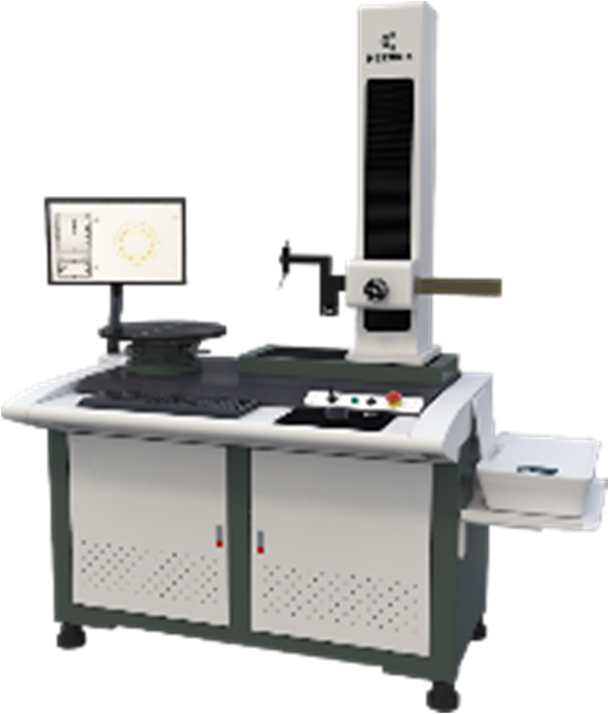

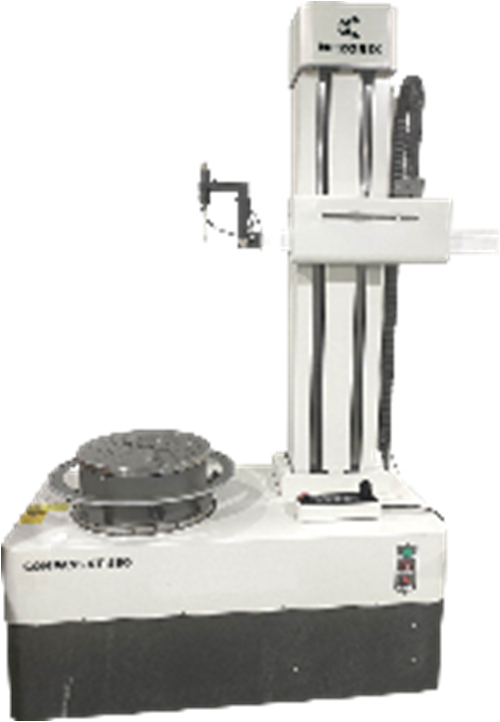

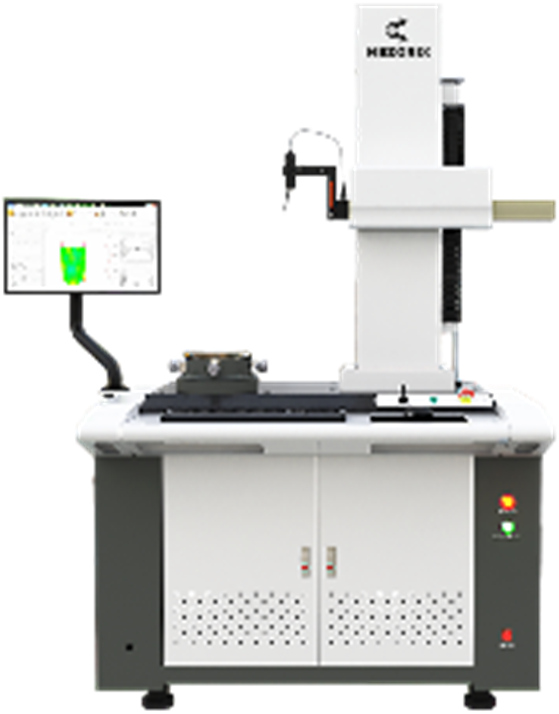

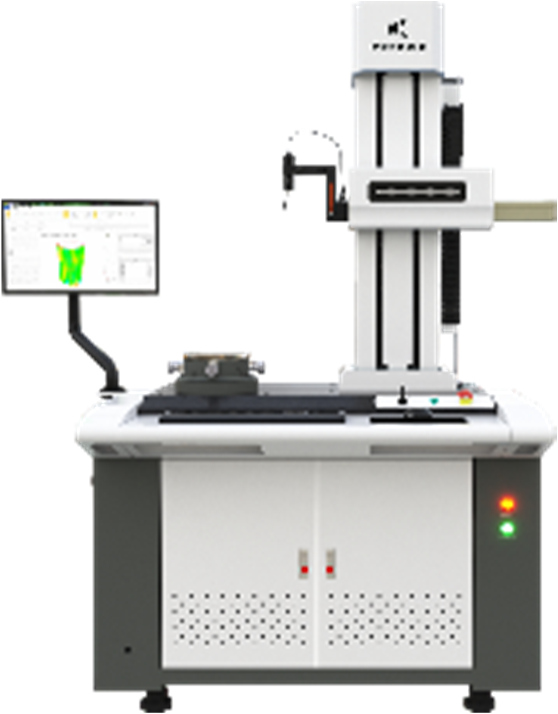

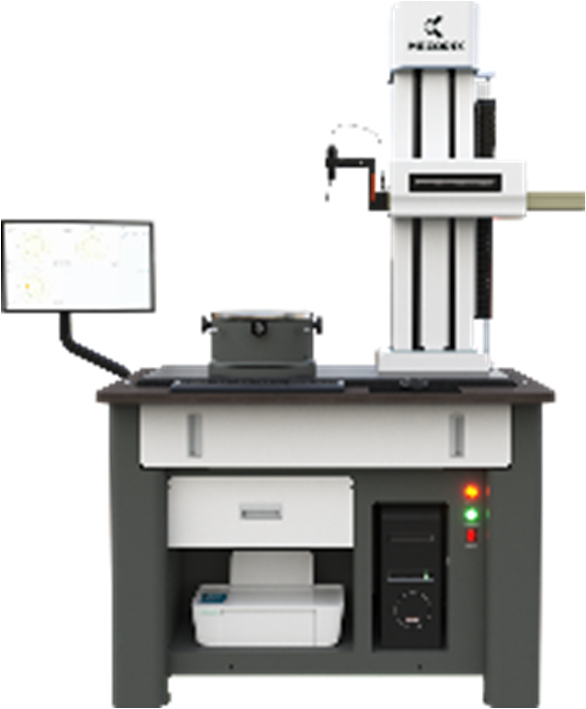

Рисунок 1 - Внешний вид приборов для измерений отклонений формы и расположения поверхностей вращения MEZORIX
а) COMPASS RA1, б) COMPASS RA2, в) COMPASS RS1,
г) COMPASS RS2, д) COMPASS OM, е) COMPASS ST
(^MEZORIX
ROUNDNESS AND CYLINDRICITY MEASURING INSTRUMEN
Type: MEZORIX
Model: COMPASS OM
Size: 48
Serial No: 2401194777
Date: 2024
Volts: 220V±10%
Frequency: 50 Hz
Weight: 480 Kg
EAE
www.mezorix.com
Место нанесения знака утверждения типа

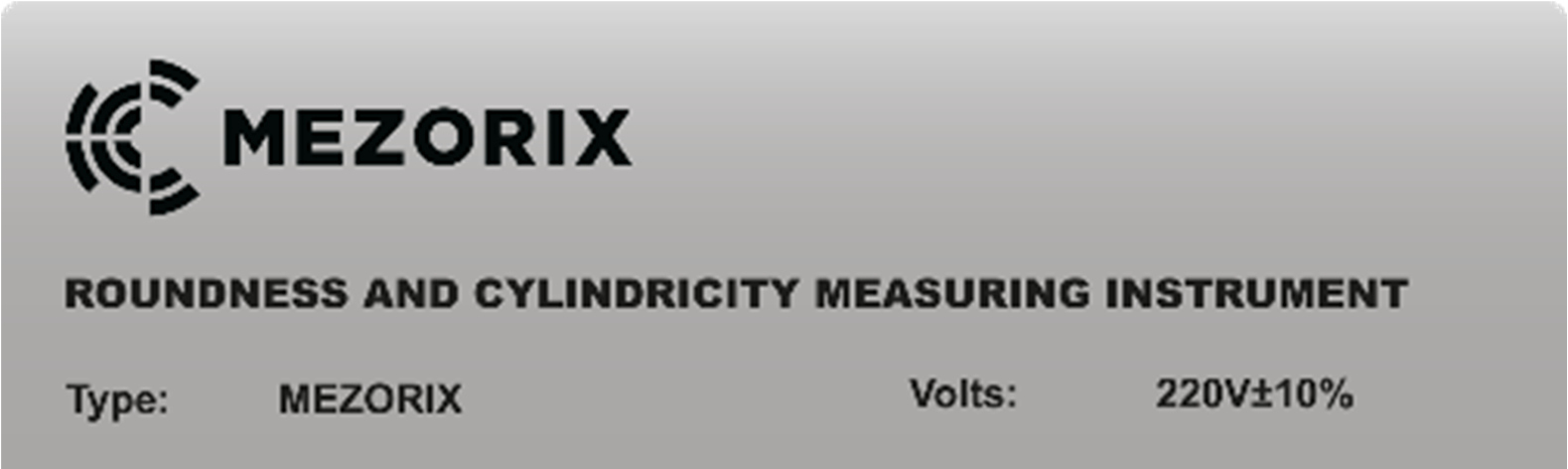

Рисунок 2 - Вид маркировочной таблички
Программное обеспечение
Программное обеспечение RAD (для модификаций MEZORIX COMPASS RA1, COMPASS RA2), RSY (для модификаций MEZORIX COMPASS RS1, MEZORIX COMPASS RS2), RSP (для модификаций EZORIX COMPASS OM, MEZORIX COMPASS ST) представляет собой программу для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений и осуществлять математическую обработку результатов измерений следующими методами: алгоритмическая фильтрация фильтрами Гаусса; расчет аппроксимирующих окружностей по методу наименьших квадратов, окружностей минимальной зоны, вписанной и описанной окружностей; расчет аппроксимирующих прямых по методу наименьших квадратов, минимальной зоны; расчет максимального отклонения профиля; расчет отклонений профиля от номинального.
Форма представления информации может быть: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Программное обеспечение функционирует на базе операционной системы Windows и устанавливается на компьютер.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | ||
|
MEZORIX COMPASS RA1 и MEZORIX COMPASS RA2 |
MEZORIX COMPASS RS1 и MEZORIX COMPASS RS2 |
MEZORIX COMPASS OM и MEZORIX COMPASS ST | |
|
Идентификационное наименование ПО |
RAD |
RSY |
RSP |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.2.17.5 |
не ниже 1.2.17.5 |
не ниже 3.1.1.0 |
|
Цифровой идентификатор ПО |
- | ||
За метрологически значимое принимается все ПО. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики приборов модификаций MEZORIX COMPASS RA1 и MEZORIX COMPASS RA2
|
Модификация MEZORIX |
COMPASS RA1 |
COMPASS RA2 | ||||||
|
Типоразмер |
32 |
42 |
52 |
62 |
32 |
42 |
52 |
62 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,01 до 600 |
от 0,01 до 600 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм* |
±(0,025+0,03Х), где Х - измеренное значение отклонения от круглости, мкм | |||||||
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм |
0,025+0,0006H, где H - расстояние от поверхности рабочего стола, мм. | |||||||
|
Предел допускаемой абсолютной осевой погрешности, мкм** |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм. | |||||||
|
Примечание: * - на высоте не более 25 мм над уровнем стола * * - при следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм. | ||||||||
Таблица 3 - Метрологические характеристики приборов модификаций MEZORIX COMPASS RS1 и MEZORIX COMPASS RS2
|
Модификация MEZORIX |
COMPASS RS1 |
COMPASS RS2 | ||||
|
Типоразмер |
35 |
50 |
62 |
35 |
50 |
62 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,01 до 600 |
от 0,01 до 1000 | ||||
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм* |
±(0,025+0,03Х), где Х - измеренное значение отклонения от круглости, мкм | |||||
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм |
0,025+0,0006H, где H - расстояние от поверхности рабочего стола, мм | |||||
|
Модификация MEZORIX |
COMPASS RS1 |
COMPASS RS2 |
|
Предел допускаемой абсолютной осевой погрешности, мкм** |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм | |
|
Предел допускаемого отклонения от прямолинейности по оси X (на длине 100 мм), мкм, не более |
1,5 | |
|
Предел допускаемого отклонения от прямолинейности по оси Z, (на длине 100 мм) мкм, не более |
0,3 | |
|
* - - на высоте не более 25 мм над уровнем стола; * * - при следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм. | ||
Таблица 4 - Метрологические характеристики приборов модификаций MEZORIX COMPASS
OM и MEZORIX COMPASS ST
|
Модификация MEZORIX |
COMPASS OM |
COMPASS S' |
г |
|
Типоразмер |
30 48 60 |
460 66 680 880 0 |
1012 1321 |
|
Диапазон измерений отклонений от круглости, мкм |
от 0,01 до 1000 |
от 0,01 до 1000 | |
|
Пределы допускаемой абсолютной погрешности измерений отклонения от круглости, мкм* |
±(0,025+0,03Х), где Х - измеренное значение отклонения от круглости, мкм | ||
|
Предел допускаемой абсолютной радиальной погрешности шпинделя, мкм** |
0,025+0,0006H, где H - расстояние от поверхности рабочего стола, мм. | ||
|
Предел допускаемой абсолютной осевой погрешности, мкм** |
0,025+0,0006R, где R - расстояние от центра вращения шпинделя, мм. | ||
|
Предел допускаемого отклонения от прямолинейности по оси X (на длине 100 мм), мкм, не более |
1,5 | ||
|
Предел допускаемого отклонения от прямолинейности по оси Z, (на длине 100 мм) мкм, не более |
0,3 | ||
|
* - - на высоте не более 25 мм над уровнем стола; * * - при следующих условиях измерения: метод анализа - LSC, фильтр Гаусса 50%, полоса пропускания фильтра 1-15, скорость вращения - 5 об/мин, с использованием стандартного датчика со щупом диаметром 2 мм. | |||
Таблица 5 - Технические характеристики приборов модификаций MEZORIX COMPASS RA1 и MEZORIX COMPASS RA2
|
Модификация MEZORIX |
COMPASS RA1 |
COMPASS RA2 | ||||||
|
Типоразмер |
32 |
42 |
52 |
62 |
32 |
42 |
52 |
62 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 320 |
от 0 до 420 |
от 0 до 520 |
от 0 до 620 |
от 0 до 320 |
от 0 до 420 |
от 0 до 520 |
от 0 до 620 |
|
Диапазон перемещений по оси X, мм |
от 0 до 165 | |||||||
|
Максимальный диаметр измеряемой детали, мм |
260 |
300 (опционально 600) | ||||||
|
Способ центрирования и нивелирования стола |
Ручной | |||||||
|
Скорость вращения шпинделя, об/мин |
6 | |||||||
|
Диапазон центрирования, мм |
±3 | |||||||
|
Диапазон нивелирования углов |
±2° | |||||||
|
Разрешение, мкм |
0,001 | |||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1300 795 2000 |
1670 795 2000 | ||||||
Таблица 6 - Технические характеристики приборов модификаций MEZORIX COMPASS RS1 и MEZORIX COMPASS RS2
|
Модификация MEZORIX |
CO |
MPASS |
RS1 |
CO |
MPASS |
RS2 |
|
Типоразмер |
35 |
50 |
62 |
35 |
50 |
62 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 350 |
от 0 до 500 |
от 0 до 620 |
от 0 до 350 |
от 0 до 500 |
от 0 до 620 |
|
Диапазон перемещений по оси X, мм |
от 0 до 165 | |||||
|
Максимальный диаметр измеряемой детали, мм |
300 | |||||
|
Способ центрирования и нивелирования стола |
Ручной | |||||
|
Скорость вращения шпинделя, об/мин |
4 / 6 / 8 / 10 (регулируется) | |||||
|
Диапазон центрирования, мм |
±3 | |||||
|
Диапазон нивелирования углов |
±2° | |||||
|
Разрешение, мкм |
0,001 | |||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1680 818 2000 |
1680 862 2000 | ||||
Таблица 7 - Технические характеристики приборов модификаций MEZORIX COMPASS OM
и MEZORIX COMPASS ST
|
Модификация MEZORIX |
COMPASS OM |
COM] |
PASS ST | ||||||
|
Типоразмер |
30 |
48 |
60 |
460 |
660 |
680 |
880 |
1012 |
1321 |
|
Диапазон перемещений по оси Z, мм |
от 0 до 300 |
от 0 до 480 |
от 0 до 600 |
от 0 до 400 |
от 0 до 600 |
от 0 до 600 |
от 0 до 800 |
от 0 до 1000 |
от 0 до 1300 |
|
Диапазон перемещений по оси X, мм |
от 0 до 165 |
от 0 до 255 | |||||||
|
Максимальный диаметр измеряемой детали, мм |
300 |
350 |
350 |
400 |
400 |
460 |
460 | ||
|
Способ центрирования и нивелирования стола |
Автоматизированный | ||||||||
|
Скорость вращения шпинделя, об/мин |
4/6 / 8/10 (регулируется) |
6 | |||||||
|
Диапазон центрирования, мм |
±3 | ||||||||
|
Диапазон нивелирования углов |
±1° | ||||||||
|
Разрешение, мкм |
0,001 | ||||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1580 820 2000 |
1530 765 2000 | |||||||
Таблица 8 - Эксплуатационные характеристики приборов для измерений отклонений формы и расположения поверхностей вращения MEZORIX
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Г ц |
от 200 до 240 50 |
|
Условия эксплуатации - нормальная область значений температуры, °C -относительная влажность, %, не более |
от +15 до +25 85 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку прибора.
Комплектность
Таблица 9 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для измерений отклонений формы и расположения поверхностей вращения MEZORIX |
COMPASS RA1, COMPASS RA2, COMPASS RS1, COMPASS RS2, COMPASS OM COMPASS ST |
1 шт. |
|
Щуп стандартный диаметром 2 мм |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 6.3 «Функции измерения» документа «Приборы для измерений отклонений формы и расположения поверхностей вращения MEZORIX. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения утвержденная приказом Росстандарта от 30 мая 2024 г. № 1321;
Стандарт предприятия «Приборы для измерений отклонений формы и расположения поверхностей вращения MEZORIX. Стандарт предприятия».
