Комплекты преобразователей напряжения высокочастотных ПНТЭ-22
| Номер в ГРСИ РФ: | 95504-25 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИМ им.Д.И.Менделеева", г.С.-Петербург |
Комплекты преобразователей напряжения высокочастотных ПНТЭ-22 (далее по тексту - преобразователи) предназначенных для измерений переменного электрического напряжения от 500 мВ до 30 В в диапазоне частот от 100 кГц до 30 МГц.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 95504-25 | |||||||||||||||
| Наименование | Комплекты преобразователей напряжения высокочастотных | |||||||||||||||
| Модель | ПНТЭ-22 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 42d83c7e-1a41-1713-99a1-5ff5a44e3f78 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева"), г. Санкт-Петербург
Поверка
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 4 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
95504-25: Описание типа
2025-95504-25.pdf
|
Скачать | 356 КБ | |
|
95504-25: Методика поверки
2025-mp95504-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Комплекты преобразователей напряжения высокочастотных ПНТЭ-22 (далее по тексту - преобразователи) предназначенных для измерений переменного электрического напряжения от 500 мВ до 30 В в диапазоне частот от 100 кГц до 30 МГц.
Описание
К настоящему типу СИ относятся комплекты преобразователей напряжения высокочастотных ПНТЭ-22 с зав. № 001, 002, 003, 004.
Принцип действия комплектов преобразователей напряжения высокочастотных ПНТЭ-22 основан на разновременном сравнении действующего значения переменного напряжения с постоянным напряжением. Для этого на вход преобразователей подается измеряемое напряжение переменного тока и на его выходе измеряется термоЭДС преобразователей. Далее преобразователи отключаются от источника напряжения переменного тока и на их вход подается напряжение постоянного тока. Данное напряжение регулируется, чтобы термоЭДС на выходе преобразователей при переменном и постоянном напряжении были одинаковые. При этом за измеренное значение переменного напряжения принимается значение постоянного напряжения.
Комплекты состоит из восьми преобразователей, которые отличаются друг от друга значениями номинального напряжения. Конструктивно преобразователи выполнены в виде цилиндрического корпуса с находящимися внутри вакуумными бесконтактными термоэлементами и добавочными резисторами. Входной соединитель для подключения к измерительной цепи - тип III по ГОСТ 13317-89Е. Выходной соединитель для подключения в цепь измерения термоЭДС РС-4 по АВ0.364.047ТУ.
Внешний вид комплектов преобразователей в транспортировочном кейсе представлен на рисунке 1. Общий вид комплектов преобразователей представлен на рисунке 2.
Нанесение знака поверки на комплекты преобразователей напряжения высокочастотных ПНТЭ-22 не предусмотрено. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска представлены на рисунке 3.
Заводской номер, обеспечивающий однозначную идентификацию каждого преобразователя, в виде цифрового обозначения, наносится типографическим способ на табличку, закрепленную методом наклейки на поверхность преобразователя, как показано на рисунке 3.

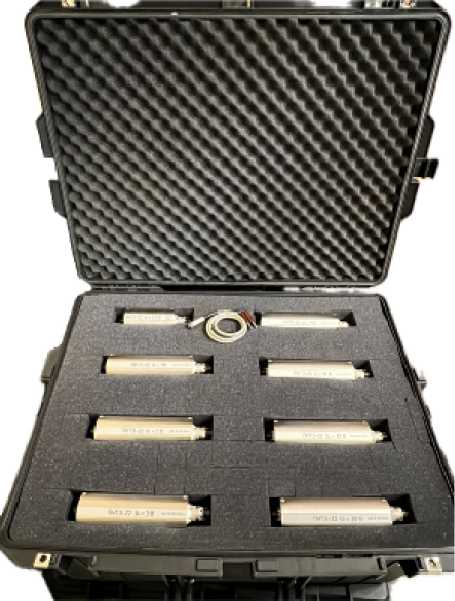

Рисунок 1 - Внешний вид комплектов преобразователей в транспортировочном кейсе
Места пломбировки от несанкционированного доступа

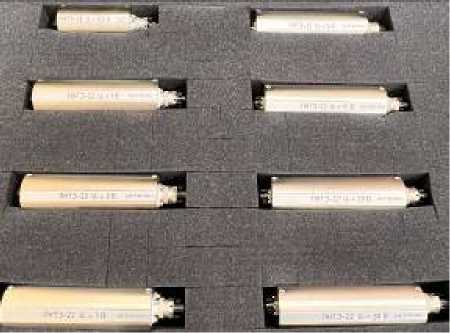

Рисунок 2 - Общий вид комплектов преобразователей
Место нанесения заводского номера и даты выпуска
Рисунок 3 - Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска
Технические характеристики
Метрологические и технические характеристики преобразователей приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики преобразователей
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока, В |
от 0,5 до 30,0 |
|
Диапазон частот, Г ц |
от 1М05 до 3-107 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 100 кГц, % |
±0,04 |
|
Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 1 МГц, 10 МГц и 30 МГц, % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
- диапазон температур окружающего воздуха, оС |
от +15 до +25 |
|
- относительная влажность окружающего воздуха, % |
до 80 при +25 оС |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Изменение выходного значения термоЭДС комплектов преобразователей напряжения при инверсии полярности входного постоянного напряжения, % |
±0,05 |
|
Нестабильность установившегося выходного значения термоЭДС преобразователей напряжения, % |
±0,02 |
|
Время предварительного прогрева, мин. |
30 |
|
Габаритные размеры, мм, не более: | |
|
преобразователя ПНТЭ-22 ин= 0,5 В | |
|
- длина |
125 |
|
- диаметр |
50 |
|
преобразователей ПНТЭ-22 ин= 1 В, U= 2 В, ин= 3 В, | |
|
ин= 5 В, ин= 10 В, ин= 20 В и ин= 30 В | |
|
- длина |
180 |
|
- диаметр |
50 |
|
Масса, кг, не более: - преобразователя ПНТЭ-22 ин= 0,5 В |
0,6 |
|
- преобразователей ПНТЭ-22 U= 1 В, ин= 2 В, U= 3 В, ин= 5 В, ин= 10 В, ин= 20 В и ин= 30 В |
0,9 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка до отказа, ч, не менее |
15000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
|
Таблица 4 - Комплектность преобразователей напряжения высокочастотных ПНТЭ-22 | ||
|
Наименование |
Обозначение |
Количество |
|
Комплект преобразователей напряжения высокочастотных ПНТЭ-22 в составе: |
РЦУС.411916.012 |
1 комплект |
|
преобразователь ин= 0,5 В; |
_ |
1 шт. |
|
преобразователь ин= 1 В; |
_ |
1 шт. |
|
преобразователь ин= 2 В; |
_ |
1 шт. |
|
преобразователь ин= 3 В; |
_ |
1 шт. |
|
преобразователь ин= 5 В; |
_ |
1 шт. |
|
преобразователь ин= 10 В; |
_ |
1 шт. |
|
преобразователь ин= 20 В; |
_ |
1 шт. |
|
преобразователь ин= 30 В |
_ |
1 шт. |
|
Кабель соединительный |
_ |
1 шт. |
|
Паспорт |
РЦУС.411916.012 ПС |
1 экз. |
|
Транспортировочный кейс |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе 2 «Описание» документа «Комплект преобразователей напряжения высокочастотных ПНТЭ-22. Паспорт РЦУС.411916.012 ПС».
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.
