Компараторы-анализаторы фазовые VCH-325
| Номер в ГРСИ РФ: | 95507-25 |
|---|---|
| Производитель / заявитель: | ЗАО "Время-Ч", г.Нижний Новгород |
Компараторы-анализаторы фазовые VCH-325 (далее - компараторы) предназначены для измерения относительной разности и нестабильности фаз и частот, а также спектральной плотности мощности фазовых флуктуаций синусоидальных сигналов с частотами от 1 до 100 МГц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95507-25 |
| Действует | по 21.05.2030 |
| Наименование | Компараторы-анализаторы фазовые |
| Модель | VCH-325 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 6fca6104-5deb-82e9-9f06-881b4c4e47bb |
Производитель / Заявитель
Акционерное общество "Время-Ч" (АО "Время-Ч"), г. Нижний Новгород
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Успешных поверок (СИ пригодно) | 6 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
95507-25: Описание типа
2025-95507-25.pdf
|
Скачать | 150.8 КБ | |
|
95507-25: Методика поверки
2025-mp95507-25.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Компараторы-анализаторы фазовые VCH-325 (далее - компараторы) предназначены для измерения относительной разности и нестабильности фаз и частот, а также спектральной плотности мощности фазовых флуктуаций синусоидальных сигналов с частотами от 1 до 100 МГц.
Описание
В основе работы прибора лежат принципы цифровой обработки сигналов и современная высокотехнологичная элементная база, позволяющие осуществить прямую цифровую обработку входных сигналов для расчета их характеристик без каких-либо преобразований в аналоговых схемах (кроме усиления).
Компараторы содержат четыре идентичных двойных измерительных канала, каждый из которых предназначен для вычисления разности фаз между двумя анализируемыми сигналами. В измерительном канале входные сигналы оцифровываются двумя аналого-цифровыми преобразователями и подаются на входы двухканального смесителя. В смесителе оцифрованные входные сигналы перемножаются со сдвинутыми друг относительно друга на п/2 сигналами квадратурного гетеродина, полученными методом прямого цифрового синтеза, позволяющего синтезировать сигналы с частотами, близкими к частотам входных сигналов.
Конструктивно компаратор выполнен в виде моноблока.
Компаратор выпускается в 2 исполнениях согласно таблице 1.
Таблица 1 - Варианты модификаций компаратора
|
Модификация |
Наличие в составе прибора опорных кварцевых генераторов 4,8 и 5,3 МГц |
|
VCH-325 ЯКУР. 411146.041 |
Нет |
|
VCH-325A ЯКУР. 411146.041-01 |
Да |
Заводской номер наносится в виде наклейки на панель компаратора и представляет собой последовательность цифр.
Общий вид компаратора, обозначение мест нанесения знака утверждения типа, знака поверки, схема пломбировки от несанкционированного доступа представлены на рисунках 1, 2, вид задней панели и место нанесения заводского номера представлены на рисунке 3, где:
1 - место нанесения знака утверждения типа;
2 - место нанесения знака поверки;
3 - место нанесения заводского номера;
4 - место пломбировки от несанкционированного доступа.
Гпарагпор
1
2
4

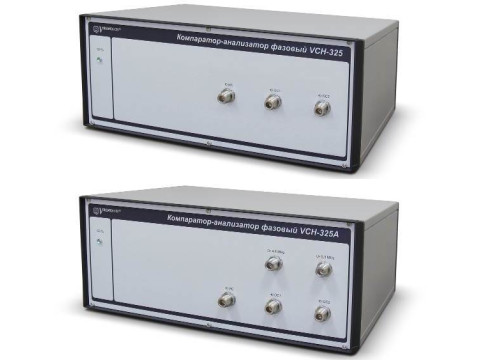

Рисунок 1 - Общий вид компаратора модификации VCH-325 ЯКУР.411146.041
Рисунок 2 - Общий вид компаратора модификации VCH-325A ЯКУР. 411146.041-01

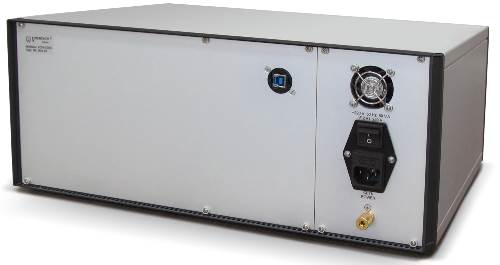

Рисунок 3 - Вид задней панели компаратора и место нанесения заводского номера
Программное обеспечение
Метрологически значимая часть программного обеспечения (далее - ПО) компаратора представляет программный продукт - программа «Компаратор-анализатор фазовый» RU„HKYP.00212-01.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
VCH-325.exe |
|
Номер версии (идентификационный номер) ПО |
1.24.6.4 |
|
Цифровой идентификатор ПО |
FA34D5FF |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
Технические характеристики
аблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон значений частот синусоидальных входных сигналов, МГ ц |
от 1 до 100 |
|
Диапазон среднеквадратических значений напряжения входных сигналов на нагрузке (50±1) Ом, В |
от 0,6 до 1,2 |
|
Номинальные значения частот выходных синусоидальных сигналов, МГц1) |
4,8-106; 5,3-106 |
|
Пределы допускаемой основной относительной погрешности по частоте выходных синусоидальных сигналов частотой 4,8 и 5,3 МГц1) |
±1,0-10-6 |
|
Среднеквадратическое значение напряжение выходных синусоидальных сигналов на нагрузке (50±1) Ом, В1) |
от 0,8 до 1,2 |
|
Спектральная плотность мощности случайных отклонений фазы в спектре выходных синусоидальных сигналов в одной боковой полосе, дБн/Гц, не более1): - на частоте отстройки 1 Гц - на частоте отстройки 10 кГц |
-113 -156 |
|
Наименование характеристики |
Значение |
|
Диапазон частот анализа спектральной плотности мощности фазовых шумов, Г ц |
от 0,1 до 1-105 |
|
Предельное значение вносимой компаратором нестабильности (среднее квадратическое относительное двухвыборочное отклонение результата измерений) частоты входного сигнала, не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: - для интервала времени измерений 0,01 с |
5Д10-12 |
|
- для интервала времени измерений 0,1 с |
6Д10-13 |
|
- для интервала времени измерений 1 с |
3Д10-14 |
|
- для интервала времени измерений 10 с |
5Д10-15 |
|
- для интервала времени измерений 100 с |
1Д10-15 |
|
- для интервала времени измерений 1 ч |
2Д10-16 |
|
- для интервала времени измерений 1 сут |
5Д10-17 |
|
в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС: | |
|
- для интервала времени измерений 0,01 с |
3Д10-13 |
|
- для интервала времени измерений 0,1 с |
1Д10-13 |
|
- для интервала времени измерений 1 с |
5Д10-15 |
|
- для интервала времени измерений 10 с |
1Д10-15 |
|
- для интервала времени измерений 100 с |
2Д10-16 |
|
- для интервала времени измерений 1 ч |
1Д10-16 |
|
- для интервала времени измерений 1 сут |
5Д10-17 |
|
Предельное значение вносимых компаратором фазовых шумов (спектральная плотность мощности) при исследовании сигналов 5 МГц, не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: - для частоты отстройки 1 Гц |
-130 |
|
- для частоты отстройки 10 Гц |
-143 |
|
- для частоты отстройки 100 Гц |
-145 |
|
- для частоты отстройки 1 кГц |
-146 |
|
- для частоты отстройки 10 кГц |
-147 |
|
- для частоты отстройки 100 кГц в режиме «2 входа» для пары сигналов ОС1-ИС, в режиме «3 входа» для сигнала ИС: |
-148 |
|
- для частоты отстройки 1 Гц |
-135 |
|
- для частоты отстройки 10 Гц |
-150 |
|
- для частоты отстройки 100 Гц |
-155 |
|
- для частоты отстройки 1 кГц |
-160 |
|
- для частоты отстройки 10 кГц |
-163 |
|
- для частоты отстройки 100 кГц |
-163 |
|
Наименование характеристики |
Значение |
|
Предельное значение вносимых компаратором фазовых шумов | |
|
(спектральная плотность мощности) при исследовании сигналов 10 МГц, | |
|
не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
|
- для частоты отстройки 1 Гц |
-127 |
|
- для частоты отстройки 10 Гц |
-135 |
|
- для частоты отстройки 100 Гц |
-143 |
|
- для частоты отстройки 1 кГц |
-145 |
|
- для частоты отстройки 10 кГц |
-145 |
|
- для частоты отстройки 100 кГц |
-146 |
|
в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
|
сигнала ИС: | |
|
- для частоты отстройки 1 Гц |
-130 |
|
- для частоты отстройки 10 Гц |
-145 |
|
- для частоты отстройки 100 Гц |
-153 |
|
- для частоты отстройки 1 кГц |
-158 |
|
- для частоты отстройки 10 кГц |
-160 |
|
- для частоты отстройки 100 кГц |
-160 |
|
Предельное значение вносимых компаратором фазовых шумов (спектральная | |
|
плотность мощности) при исследовании сигналов 100 МГц, не более: | |
|
в режиме «3 входа» для пар сигналов ОС1-ИС, ОС2-ИС: | |
|
- для частоты отстройки 1 Гц |
-107 |
|
- для частоты отстройки 10 Гц |
-115 |
|
- для частоты отстройки 100 Гц |
-127 |
|
- для частоты отстройки 1 кГц |
-133 |
|
- для частоты отстройки 10 кГц |
-135 |
|
- для частоты отстройки 100 кГц |
-140 |
|
в режиме «2 входа» для пар сигналов ОС1-ИС, в режиме «3 входа» для | |
|
сигнала ИС: | |
|
- для частоты отстройки 1 Гц |
-110 |
|
- для частоты отстройки 10 Гц |
-127 |
|
- для частоты отстройки 100 Гц |
-140 |
|
- для частоты отстройки 1 кГц |
-143 |
|
- для частоты отстройки 10 кГц |
-150 |
|
- для частоты отстройки 100 кГц |
-155 |
|
1) Для модификации VCH-325A ЯКУР.411146.041-01 | |
аблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Значения интервалов времени измерений в зависимости от полосы пропускания, с: - 500 Гц - 50 Гц - 5 Гц - 1,5; 0,5 Гц |
0,001; 0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 0,01; 0,1; 1; 10; 100; 1000; 3600; 86400 0,1; 1; 10; 100; 1000; 3600; 86400 1; 10; 100; 1000; 3600; 86400 |
|
Амплитуда паразитной фазовой модуляции при наличии разности частот входных сигналов, не более |
2Д10-12 |
|
Температурный коэффициент изменения фазы, обусловленный фазовым сдвигом при изменении температуры окружающей среды, с/°С, не более |
5Д10-12 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц |
220+22 50±2 |
|
Потребляемая мощность от сети питания переменного тока, В-А, не более |
60 |
|
Масса, кг, не более: - без упаковки - в ящике из гофрированного картона - в укладочно-транспортном ящике |
12 15 45 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
184x449x337 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % |
от +15 до +25 от 84 до 106 (от 630 до 795) от 30 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа (мм рт. ст.) - относительная влажность при температуре воздуха 25 °С, % |
от +5 до +40 от 70 до 106,7 (от 537 до 800) до 90 |
|
Предельные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре воздуха 25 °С, % |
от -50 до +55 до 95 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель компаратора методом наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Компаратор-анализатор фазовый VCH-325 (VCH-325A) |
ЯКУР.411146.041 (ЯКУР.411146.041-01) |
1 шт. |
|
Комплект ЗИП-О |
- |
1 к-т |
|
Комплект кабелей |
- |
1 к-т |
|
Делитель мощности |
ZA3CS-400-3W-S |
1 шт. |
|
Комплект эксплуатационной документации |
- |
1 к-т |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы» документа «Компараторы-анализаторы фазовые
VCH-325, VCH-325A. Руководство по эксплуатации. ЯКУР.411146.041РЭ».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты».
