Модули преобразователя измерительного скорости МПИС-03
| Номер в ГРСИ РФ: | 95509-25 |
|---|---|
| Производитель / заявитель: | ООО НПП "Сармат", г.Ростов-на-Дону |
Модули преобразователя измерительного скорости МПИС-03 (далее - модули) предназначены для измерений скорости движения электропоезда.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 95509-25 |
| Действует | по 21.05.2030 |
| Наименование | Модули преобразователя измерительного скорости |
| Модель | МПИС-03 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 5576571e-313d-920b-4dd9-e6a8a63b9205 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Научно-производственное предприятие "САРМАТ" (ООО "НПП "САРМАТ"), г. Ростов-на-Дону
Поверка
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
95509-25: Описание типа
2025-95509-25.pdf
|
Скачать | 210.9 КБ | |
|
95509-25: Методика поверки
2025-mp95509-25.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Модули преобразователя измерительного скорости МПИС-03 (далее - модули) предназначены для измерений скорости движения электропоезда.
Описание
Конструктивно модули выполнены в виде моноблока. На передней панели модулей расположены два двухцветных единичных индикатора «СОСТОЯНИЕ 1» и «СОСТОЯНИЕ 2». На задней стенке корпуса расположена вилка DIN41612C-96M, предназначенная для подключения напряжения питания, устройств системы автоведения, двух датчиков вращения шестерни (ДВШ), двух линий CAN, двух каналов системы АРС, внешних эмулирующих сигналов ДВШ.
Модули подключаются к двум ДВШ, содержащими по две катушки индуктивности А и Б. ДВШ устанавливаются на кожухе редуктора колесной пары головного вагона электропоезда. Ориентация ДВШ осуществляется таким образом, чтобы ось катушек индуктивности А и Б датчика была перпендикулярна линии зуба шестерни редуктора колесной пары. Принцип действия основан на измерении частоты сигнала с ДВШ, пропорциональной скорости движения электропоезда.
Модули выполняют следующие функции:
- определение направления движения электропоезда;
- определение расстояния от фактического положения электропоезда до конца заданного интервала пути;
- формирование синусоидального сигнала, частота которого пропорциональна скорости движения электропоезда, для системы автоматическая регулировка скорости (АРС);
- формирование прямоугольных импульсов, частота которых равна частоте вращения шестерни редуктора колесной пары, для системы автоведения;
- передачу измеренных параметров движения электропоезда в виде цифрового кода по шинам CAN1 и CAN2 в систему управления поездом и в блок мониторов.
Модули состоят из двух полностью независимых измерительных каналов.
Пломбирование модулей осуществляется с помощью наклейки на линии разъёма корпуса. Заводской номер в виде арабских цифр наносится методом лазерной гравировки на маркировочную табличку (рисунок 1), расположенную на боковой части корпуса, и типографским способом в паспорт. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид модулей и расположение мест для нанесения пломбы производителя и знака утверждения типа показаны на рисунке 2.
Рисунок 1 - Общий вид маркировочной таблички
Место нанесения знака утверждения типа
Место размещен ня маркировочной таблички
Место нанесения пломбы производителя

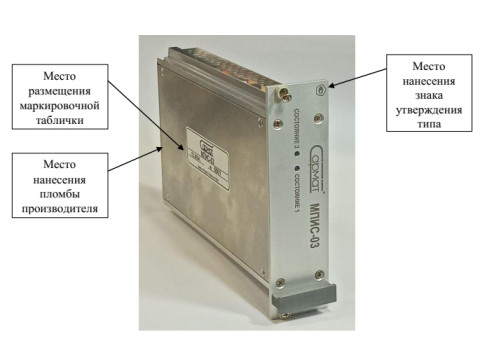

Рисунок 2 - Общий вид модулей преобразователя измерительного скорости МПИС-03. Места пломбирования и нанесения знака утверждения типа.
Программное обеспечение
В модулях используется встроенное и автономное программное обеспечение (далее -ПО). Встроенное ПО предназначено для управления процессом измерений. Автономное ПО предназначено для настройки и отображения полученной информации.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077- 2014.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TEST MPIS-03 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.ХХ* |
|
Цифровой идентификатор ПО (контрольная сумма) |
5b5b892530cf6217f5e3e5cfa0c1e76d |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
* «ХХ» принимает значения от 00 до 99 и не относится к метрологически значимой части ПО | |
Технические характеристики
Метрологические и технические характеристики модулей приведены в таблицах 2 и 3.
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости электропоезда, км/ч |
от 0 до 120 |
|
Пределы допускаемой абсолютной погрешности измерений скорости электропоезда, км/ч |
±0,5 |
|
Пределы допускаемой абсолютной погрешности преобразования скорости в электрический сигнал, частота которого пропорциональна скорости движения электропоезда, Г ц |
±0,5 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальное значение коэффициента преобразований скорости, Гц/км/ч |
5,5 |
|
Напряжение питания постоянного тока, В |
от 4,75 до 5,25 |
|
Потребляемая мощность, В.А, не более |
4 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более - атмосферное давление, кПа |
от -40 до +50 80 от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более - длина - высота - ширина |
189 36 129 |
|
Масса, кг, не более |
0,5 |
|
Срок службы, лет, не менее |
31 |
|
Средняя наработка до отказа, ч, не менее |
30000 |
Знак утверждения типа
методом лазерной гравировки на лицевую часть корпуса в правый верхний угол (рис. 2) и на титульный лист паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность модулей
|
Наименование |
Обозначение |
Количество |
|
Модуль преобразователя измерительного скорости МПИС-03 |
САЕШ.402223.017 |
1 шт. |
|
Плата проверки |
САЕШ.402223.021 |
1 шт.* |
|
Руководство по эксплуатации |
САЕШ.402223.017 РЭ |
1 экз. |
|
Паспорт |
САЕШ.402223.017 ПС |
1 экз. |
|
* - поставляется по заказу | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа изделия» руководства по эксплуатации на модули преобразователя измерительного скорости МПИС-03.
Нормативные документы
Локальная поверочная схема для Модули преобразователя измерительного скорости МПИС-03;
Технические условия САЕШ.402223.017 ТУ «Модуль преобразователя измерительного скорости МПИС-03. Технические условия».
